手动法兰式两英寸浮动球阀结构

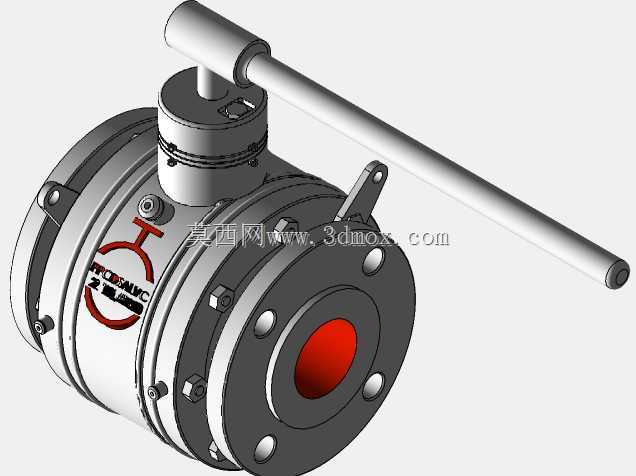

　　该模型呈现的是一台两英寸规格的手动法兰球阀，核心结构采用浮动球设计，适用于中低压工业管路中对介质进行通断控制。在实际工程现场，这类阀门常布置在泵房出口、设备进出口支管、工艺分配管段以及检修隔离点，用于水、油品、气体及部分弱腐蚀性介质的截断。与闸阀、截止阀相比，球阀的启闭行程更短，手柄旋转约90度即可完成全开或全关，操作响应直接，流道在全开状态下接近直通，压损相对较小，也便于对管段进行快速隔离。模型中阀体采用侧装式两片或三片式组合结构，两侧法兰面预留螺栓孔分布圆，安装时需与配对法兰的公称通径、压力等级及孔位保持一致。法兰端面应留有足够的垫片接触区域，周边还要留出扳手穿入螺栓和紧固螺母的操作空间。阀门上方设置阀杆与手柄组件，

　　手柄长度决定操作力矩，长手柄在较高压差下更省力，但布置时必须确认手柄回转范围内没有管道、支架或其他设备干涉。若现场空间受限，可在选型阶段评估更换为更小手柄、齿轮机构或驱动装置，但连接尺寸与阀杆受力需要重新校核。球体位于阀体中腔，依靠上下游阀座实现密封。浮动球结构在介质压力作用下会将球体推向出口侧阀座，从而在低压和中压工况下形成较好的密封比压。设计时需要关注阀座材料、球体表面粗糙度、阀杆防吹出结构以及中腔连接螺栓的预紧均匀性。模型对阀体连接螺栓、阀杆、压盖、手柄和法兰孔位均有明确表达，可用于检查装配关系、干涉情况和维护空间。对于结构设计人员，该模型可作为法兰式手动球阀的布置参考；对于设备选型人员，可据此核对安装边界、操作方向和管道间距；对于三维建模人员，则可通过拆解阀体、球体、阀座与执行件，理解典型浮动球阀的密封与传力路径。
