API602标准法兰连接三通式工业闸阀

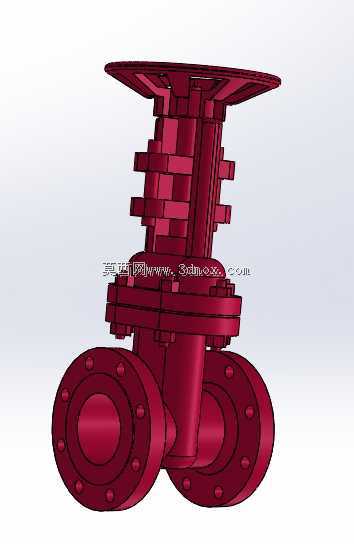

　　在石化、电力与冶金的中高压管廊里，这类承API 602规范的紧凑闸阀常被布置在操作空间局促、需要三路介质切换或旁通的节点。阀体采用三通式法兰结构，两侧水平接口与上方阀杆腔形成稳定的受力三角，相比普通直通闸阀，它能在不额外加装三通管件的前提下完成两路汇流或分流，减少了管线焊缝数量，也降低了潜在外漏点。从三维数模可直接读出其安装边界：底部两法兰端面的中心距、法兰螺栓孔分布圆、顶部操作法兰到流道中心线的高度，都被严格约束在常规小口径锻钢阀的尺寸包络内，方便在既有管架上替换同压力等级的截止阀或闸阀。设计思路上，阀瓣沿阀杆垂直升降，全开时流道几乎无遮挡，介质压降小，适合蒸汽、油品、水等洁净介质的截断，不建议用作节流。中法兰采用多组螺栓紧固，

　　楔式密封面在关闭时提供足够比压，保证高压下的密封可靠性；填料函区域预留了标准填料压盖空间，现场可在不拆卸阀体的情况下完成填料更换。建模时需重点保证三处法兰的同轴度与垂直度，阀杆行程与阀体中腔的干涉检查要做到位，避免装配后阀瓣无法完全落座。对于选型工程师而言，该结构的优势在于整体刚性好、安装方向灵活，缺点是流体转向处存在局部冲蚀，在含固体颗粒工况下需在入口侧加装过滤器。三维模型完整还原了阀体、阀盖、阀杆、闸板、法兰螺栓等细节，可直接用于管线碰撞检查、支吊架载荷核算与操作维护空间校核，帮助设计人员在布置阶段提前发现手轮操作距离不足、保温层空间不够等常见问题。
