手轮驱动两英寸法兰闸阀结构

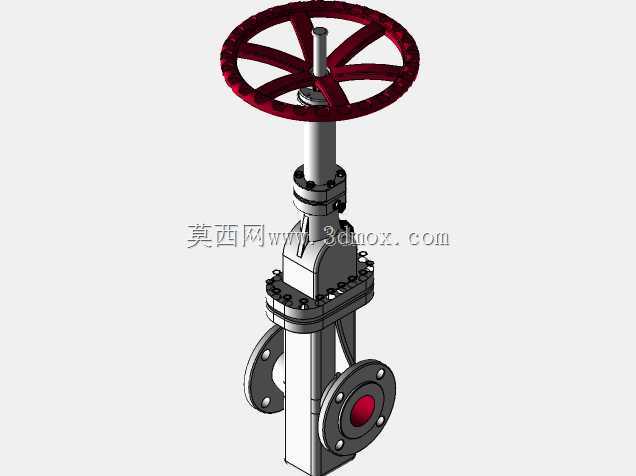

　　该模型呈现的是一台手轮驱动的两英寸法兰闸阀，公称尺寸对应DN150，主要用于管路系统中对介质进行截断控制。与调节阀不同，闸阀的核心任务不是长期节流，而是在全开或全关位置提供可靠隔断，因此结构上更强调阀板密封面的贴合、阀杆升降的稳定性以及中腔连接的承压能力。模型把这些关键部位都做了较完整的表达，适合用于设备布置校核、阀门结构学习以及成套管路三维方案搭建。

　　从实际使用场景看，这类阀门常见于给排水、蒸汽、油气、化工辅助管线以及一般工业装置的水平或垂直管段。手轮位于阀杆顶部，操作人员通过旋转手轮带动阀杆升降，进而使楔形或平行闸板在阀体内沿导向结构上下移动。全开状态下，介质通道近似直通，流阻较小，阀腔内不容易形成明显的涡流和滞留；全关状态下，依靠闸板与阀座密封面的接触实现截断。模型中顶部红色轮辐式手轮尺寸较大，能够在不借助额外工具的情况下提供较好的操作力矩，符合现场手动阀门的人机工程需求。

　　结构设计上，阀体采用两侧法兰连接，法兰盘上的螺栓孔位置、密封面区域以及阀体与中法兰的连接螺栓都有体现。这种连接方式便于阀门在管路上整体安装和拆卸，也利于后期检修时拆解阀盖、检查闸板和密封面。阀盖与阀体之间通过多颗螺栓紧固，形成承压中腔；阀杆从阀盖中心穿出，并通过填料函区域实现动密封。虽然模型未把全部填料细节逐一展开，但从外形轮廓可以看出压盖、支架和阀杆螺母的布置关系，这正是手动闸阀传动链的关键。

　　外形尺寸与安装边界方面，DN150规格决定了两侧法兰具有较大的中心圆直径和螺栓分布范围，进行设备布局时不能只看阀体主体宽度，还需要预留法兰外缘、螺栓拆装空间以及管道对口空间。手轮顶部到阀体底部形成较高的操作高度，竖直安装时要确认上方是否有足够空间供人员转动手轮；若布置在操作平台附近，还应保证手轮下缘与平台、护栏或相邻构件之间留有握持和旋转余量。两侧法兰端面间距是管路建模中的重要控制尺寸，直接影响管道下料和支吊架位置；阀杆轴线应尽量保持垂直，以减少单侧磨损和卡滞风险。

　　建模表达上，该作品把阀体、阀盖、支架、手轮、阀杆、法兰连接面和紧固螺栓作为主要几何对象，整体比例关系清晰，能够用于干涉检查、操作空间评估和方案展示。对于结构设计人员而言，可进一步关注中法兰螺栓数量与压力等级的匹配、阀杆直径与启闭力的关系、闸板导向形式以及手轮直径对操作力矩的影响；对于设备选型人员，则可借助该模型核对通径、安装长度、手轮高度和法兰边界，避免在紧凑管廊或设备撬块中出现安装后无法操作、无法检修的问题。
