小口径锻钢对焊连接截止阀结构

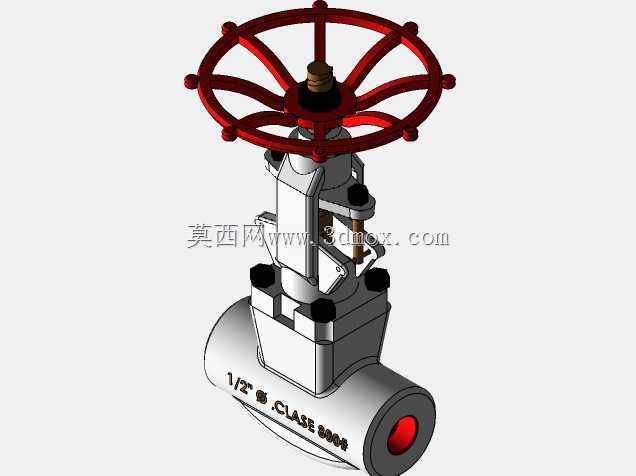

　　该模型呈现的是一台小口径锻钢截止阀，阀体上可见1/2英寸通径与Class800压力等级标识，适用于高温高压工况下的管路截断控制。这类阀门常见于石化、电力、化工装置的仪表根部、取样管线、蒸汽伴热及小型工艺支管中，承担介质隔离、检修断流和系统切换功能。与球阀相比，其密封面在节流和频繁微调时更耐冲蚀；与闸阀相比，关闭行程短、阀瓣对中明确，调节性能更稳定，但流阻相对较大，因此更适合需要可靠关断而非全开全关快速操作的位置。

　　结构上，模型完整表达了阀体、阀盖、阀杆、阀瓣、填料函、压盖、手轮及紧固件之间的装配关系。阀体采用整体锻造成型思路，壁厚过渡连续，流道呈典型S形或折线形，能够在高压条件下降低应力集中。两端为对焊连接端，安装时直接与管道焊接，减少泄漏点，但后期拆卸不如法兰连接方便，因此在选型阶段需要结合检修空间、管线材质和焊接工艺综合判断。阀杆采用明杆或近似明杆的升降逻辑，手轮旋转后通过阀杆螺母将扭矩转化为轴向启闭力，操作人员可通过阀杆伸出高度判断阀门开度。

　　从设计细节看，手轮为轮辐式结构，外缘设置多个握持节点，便于在戴手套或空间受限时施加力矩。中部轮毂与阀杆螺母形成传力区域，轮辐在保证刚度的同时减轻重量。阀盖与阀体之间依靠中法兰螺栓预紧，内部密封面、垫片和填料函共同构成防外漏体系。填料压盖通过两侧螺柱压紧，能够在现场根据泄漏情况进行补偿紧固。阀瓣与阀座的配合区域是核心密封部位，模型虽未展开剖面，但外形已保留阀盖高度、颈部尺寸和压盖位置，可用于检查操作空间、保温包覆以及与相邻管件的干涉关系。

　　安装边界方面，1/2英寸规格体积紧凑，但对焊端需要预留管道组对和焊接作业距离；手轮直径明显大于阀体，侧装或竖装时要确认上方是否有足够的操作高度。若布置在密集管廊中，还应考虑阀杆不得朝下、手轮不宜位于易碰撞位置，以及维护时能否安全施加关闭力矩。该三维结构可直接用于设备布置校核、支吊架位置确认、操作平台高度评估和采购前外形比对，也可作为高压小口径截止阀系列化设计的基础参考。
