六英寸TIPO耳轴式法兰球阀结构设计

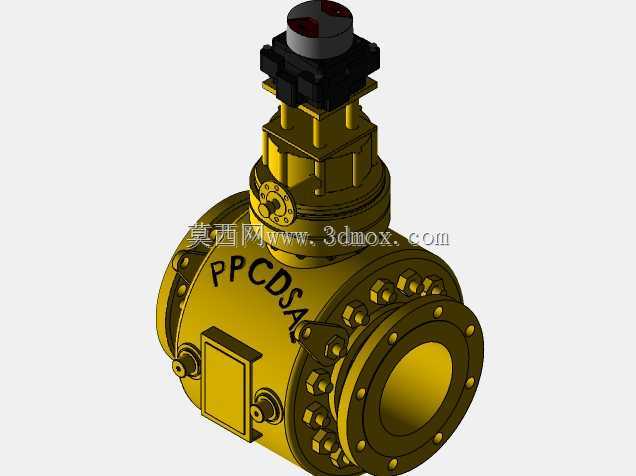

　　该耳轴式球阀的公称通径为6英寸，采用双侧法兰对接结构，适配中高压工业管线的截断与导通工况，在油气长输支线、化工介质输送、市政高压水系统以及蒸汽管网中都可作为核心截流部件使用。和普通浮动球球阀不同，耳轴式结构将球体上下端设置固定支撑轴，介质压力作用在球体上的载荷会通过上下耳轴传递到阀体，不会将全部推力压向出口端阀座，在大口径、高压差工况下操作扭矩更低，阀座磨损更均匀，长期运行的密封稳定性更强。

　　从结构布局来看，阀体采用三段式组合结构，左右两个侧阀体通过周向均布的螺栓与中间主阀体连接，所有连接点位都预留了标准扳手操作空间，现场拆装维护时不需要额外切割管线，松开法兰与侧体螺栓即可取出球体、阀座组件检修。球体为上下固定的耳轴结构，上端阀杆延伸出阀盖，配套顶部的驱动连接位，可直接适配手动涡轮、气动执行器或者电动执行机构，不需要额外定制转接支架。阀杆位置设置了防吹出结构，压力异常升高时阀杆不会从内部冲出，符合工业管线的安全设计要求。

　　设计过程中优先控制了安装边界尺寸：两侧法兰的螺栓孔分布、法兰厚度都匹配对应压力等级的管道法兰标准，安装时可直接与同规格管线法兰对齐，不需要额外加装变径接头。阀体侧面预留了接地与标识安装位，底部的支撑结构可直接落在管线支墩上，抵消大口径阀门自身重量对管线产生的附加弯矩。阀座采用弹性预紧结构，装配时就可以提供初始密封比压，低压工况下也能实现可靠密封，高压时介质压力会进一步推动阀座贴紧球面，密封性能随压力升高同步增强。

　　建模阶段完整还原了所有装配细节：周向螺栓的螺纹啮合长度、阀杆与轴套的配合间隙、中法兰密封垫的压缩量都按照实际装配公差设置，没有出现干涉错位的问题。顶部的驱动连接法兰尺寸符合通用执行器安装标准，后期改造驱动方式时不需要修改阀体本体结构。阀体外部的加强筋布局对应内部压力承载的薄弱区域，在不额外增加过多壁厚的前提下提升了阀体的承压能力，兼顾了结构强度与设备自重控制。

　　这类大口径耳轴球阀在实际选型时，需要重点核对法兰端面到结构最高点的距离，确认现场管线周边的操作空间是否满足执行器安装与后期维护需求，同时要确认底部支撑的承重能力，避免阀门满管重量长期作用在管道上造成管线变形。该结构的三维模型完整呈现了内部流道、球体支撑、阀座密封以及外部连接的全部细节，可直接用于设备选型校核、管线布局干涉检查以及阀门维护拆装的模拟演示。
