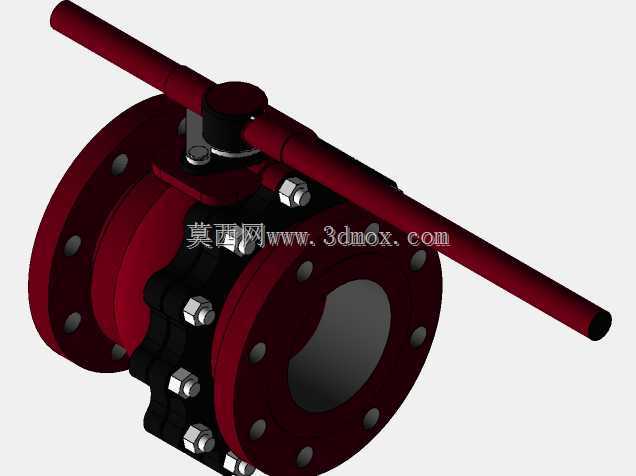

四寸150磅级法兰浮动球阀结构设计

　　该款手动法兰浮动球阀主要面向中低压工业流体管路的截断控制需求，常见于石化循环水、市政给排水、普通工艺物料输送以及暖通空调主管路场景，核心作用是通过90度旋转动作实现管路介质的全通或全断，不适合做节流调节使用，避免高速介质长期冲刷球面密封副导致内漏。从结构设计逻辑来看，浮动式球体的支撑完全依赖阀座密封圈，介质压力作用下球体向出口侧阀座产生微量位移，从而压紧出口密封面形成可靠密封，这种结构在中小口径、中低压工况下密封性能稳定，零部件数量少，后期维护拆装难度低。阀体采用两片式对合结构，沿流道垂直中分面拆分，结合面通过多组螺栓螺母预紧锁紧，相比三片式结构减少了一道外漏结合点，同时铸造阀体的流道部位做了圆滑过渡处理，

　　降低介质流经阀门时的湍流阻力与压损。两端连接采用标准法兰盘结构，法兰面均布螺栓孔，适配同压力等级的管路法兰安装，安装时需保证两侧法兰同轴度，避免强行组对给阀体带来附加安装应力，长杆手柄的设计充分考虑了手动操作的力矩需求，操作人员无需借助额外加力杆即可完成启闭动作，手柄与阀杆采用扁方或销接结构传递扭矩，阀杆部位设置防吹出结构，在阀腔异常升压时可避免阀杆被内部压力顶出，这是压力边界安全设计的关键细节。外形安装边界方面，四寸通径的阀体结构长度、法兰外径、螺栓孔分布圆直径均遵循对应压力等级的法兰标准，设计选型时可直接匹配管线的安装空间，无需额外调整管段间距；阀门顶部的手柄在全开或全关位置会占用一定侧向空间，布局管路时需预留操作摆动空间，

　　避免手柄与周边管线、支架发生干涉。密封结构上，球体与阀座采用配对研磨工艺，金属球面的圆度与表面粗糙度直接决定密封可靠性，中法兰结合面、阀杆填料部位分别采用垫片与填料实现静密封和动密封，可适配常规水、油品、弱腐蚀性介质的使用要求。建模过程中完整还原了螺栓螺母的装配位置、阀杆与球体的配合关系、手柄的连接结构，可直接用于装配干涉检查、操作空间校核以及管路系统的数字化布局验证，帮助设计人员在项目阶段提前确认阀门安装位置的操作可达性与维护空间。
