法兰式手动直通球阀工业管路控制构件

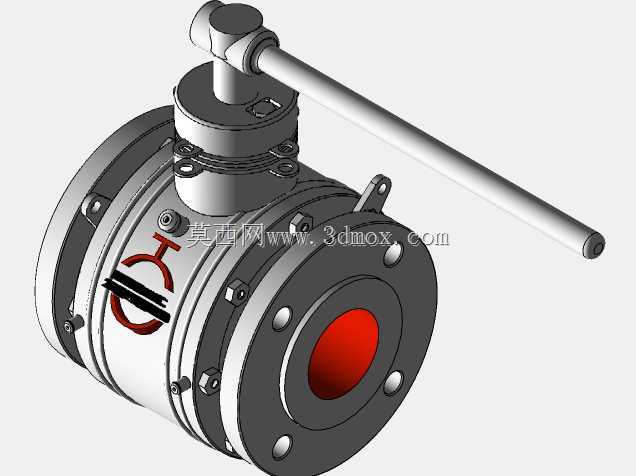

　　该构件为法兰连接式手动直通球阀，主要用于工业管路中截断或接通介质流，常见于给排水、油气输送、化工制程、暖通空调及一般流体控制系统。阀体采用三段式螺栓紧固结构，中体与左右侧法兰通过周向均布螺栓锁紧，既保证中法兰密封压紧力，也便于检修时拆卸阀芯、阀座和密封件。两侧法兰端面预留完整螺栓孔分布圆，可直接与同压力等级的管道法兰配对安装，安装时需保证法兰同轴度、端面平行度以及密封垫片居中，避免附加弯矩造成阀座偏磨或外漏。

　　直通流道的核心优势在于流阻低、介质沉积少，阀腔内部通道与公称通径接近，适合清洁流体，也可应对含少量颗粒的工况。启闭件为球形阀芯，依靠绕垂直于流道的轴线旋转90度实现全开或全关；全开时通道与管道方向一致，压力损失小，全关时球面与阀座形成周向密封，截断可靠。模型中阀杆从上部装入，设置了阀杆轴向定位与防喷出结构，中法兰、阀杆处均预留密封装配位置，可对应填料或O形圈密封方案，满足不同温度和介质下的外密封要求。

　　操作端采用加长杠杆式手柄，手柄与阀杆扁方或方榫连接，通过较小操作力即可获得足够启闭扭矩。手柄端部的球形握持结构符合人工操作习惯，上部限位块用于限定90度旋转行程，使全开、全关位置明确，避免过转损伤阀座。结构设计时需重点核对手柄回转半径与管道、墙面、相邻设备之间的净空，若现场操作空间受限，可在不改变阀体接口的前提下更换手柄方向或选用齿轮、气动执行机构。

　　从建模角度看，该类模型应准确表达阀体外形、法兰厚度、螺栓孔数量与分布、阀杆高度、手柄长度及最大旋转包络。这些尺寸直接关系到管路布置、保温层厚度、支吊架位置和维护空间。选型时还需结合介质腐蚀性、温度、压力等级确认阀体、阀芯、阀座和紧固件材料；三维装配中应体现阀芯与阀座同轴、阀杆与阀芯连接、螺栓预紧方向等关系，以便后续生成工程图、干涉检查和维护说明。
