高刚性机用台钳夹持工装结构设计

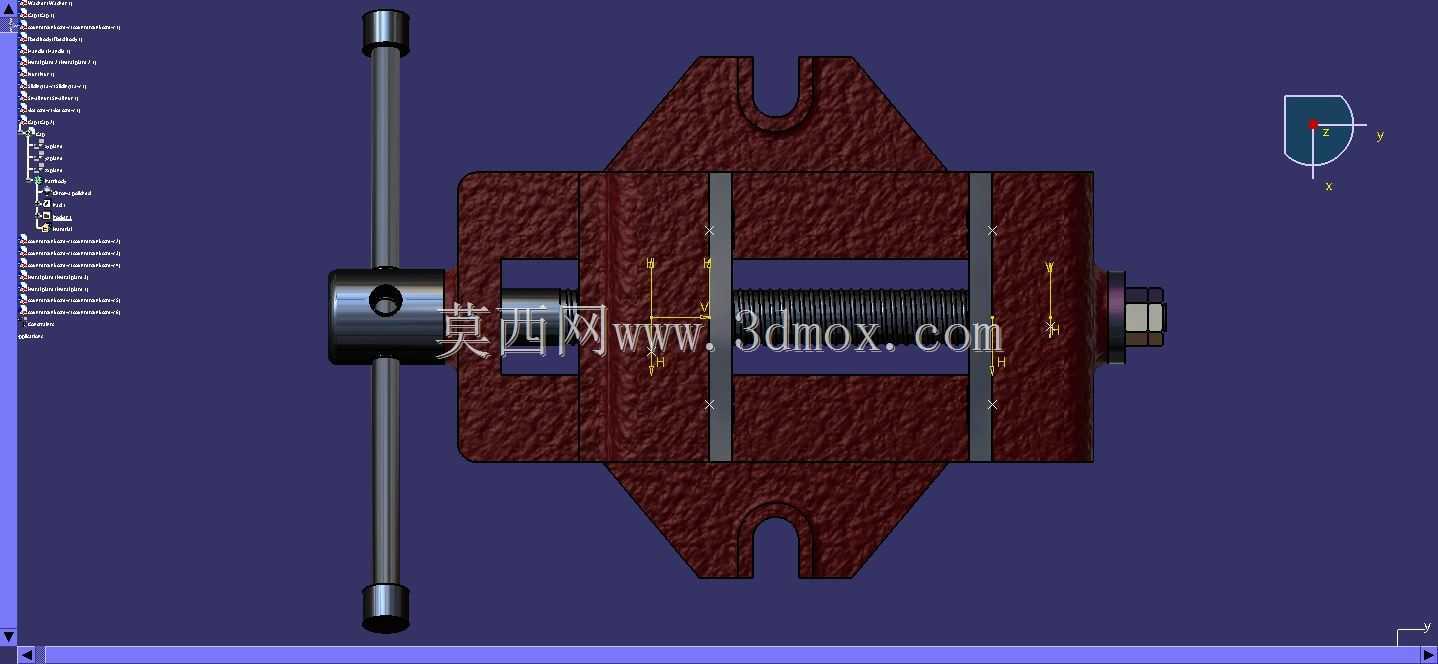

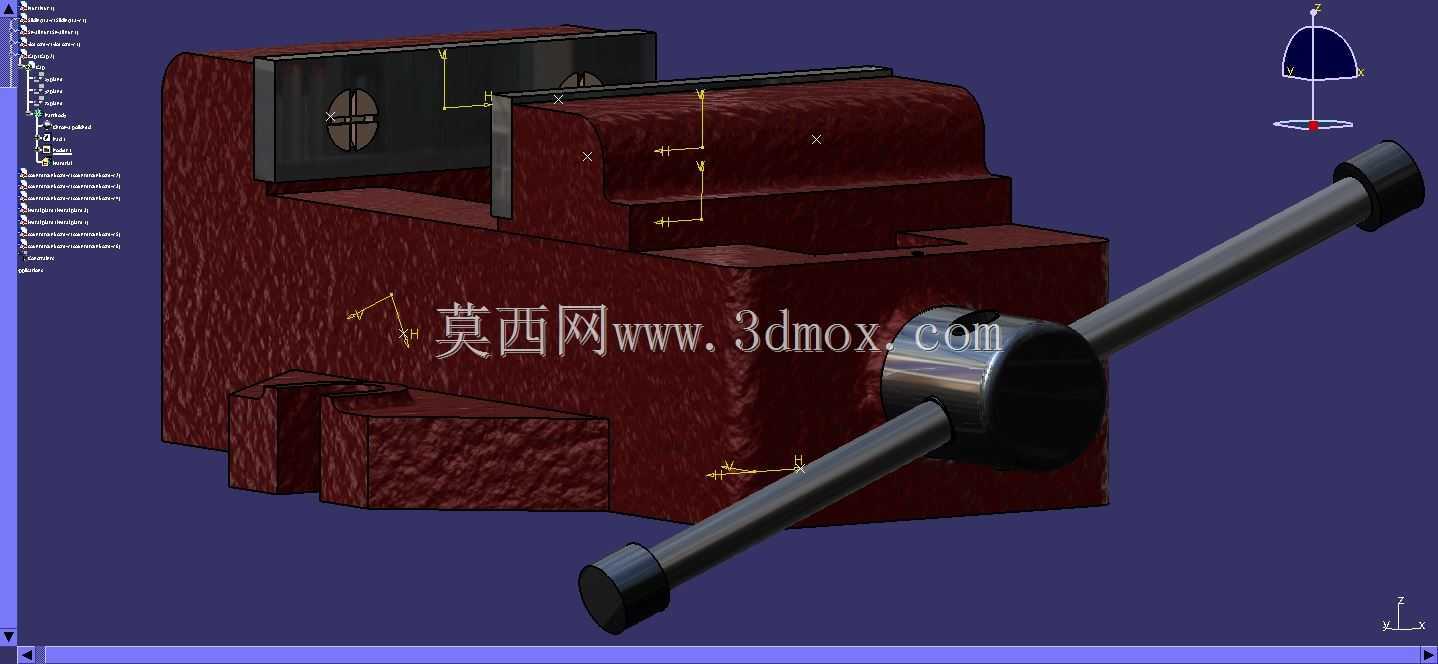

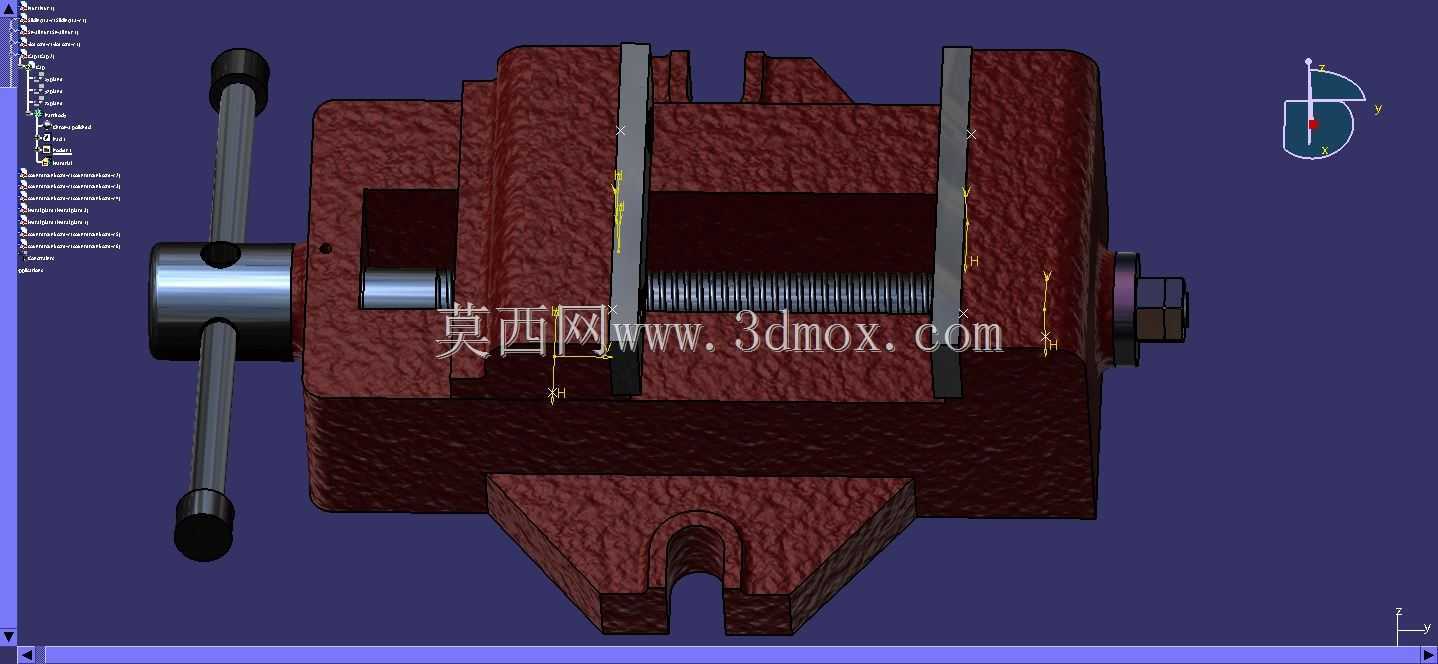

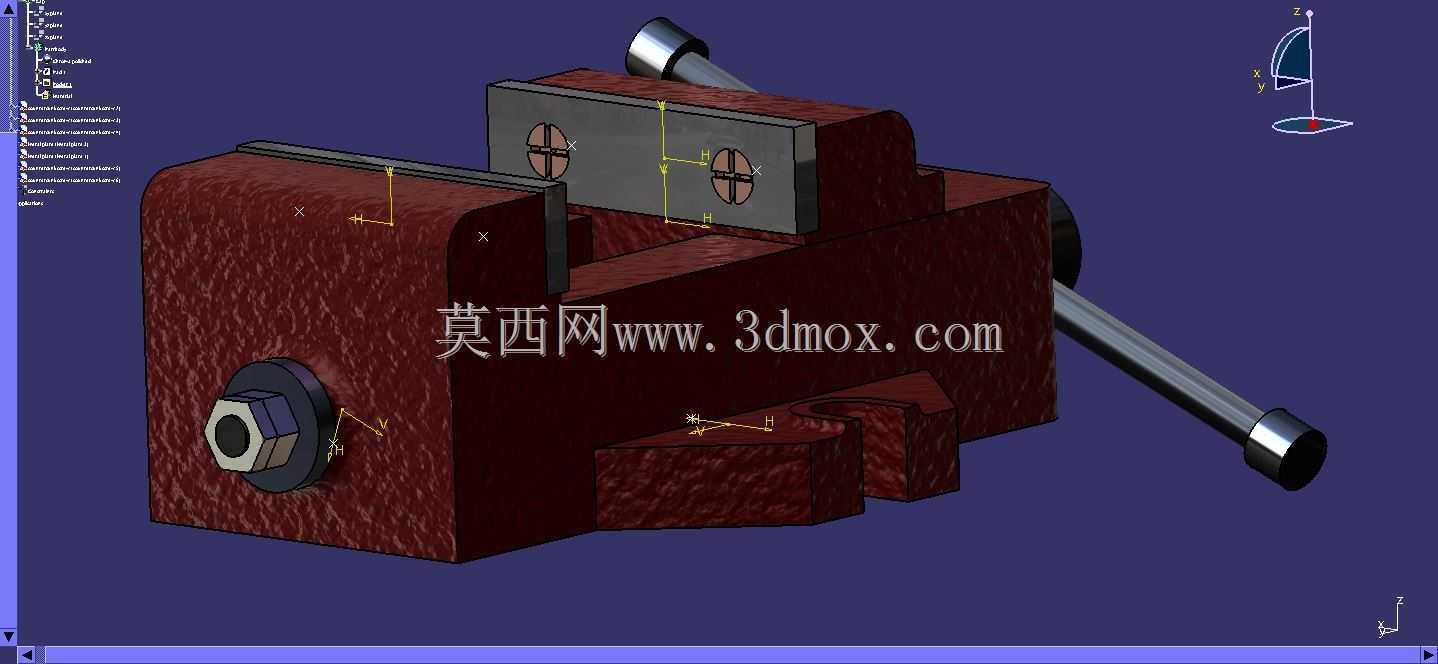

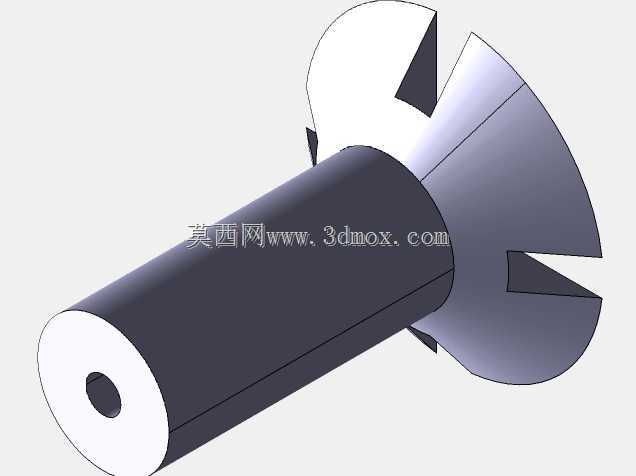

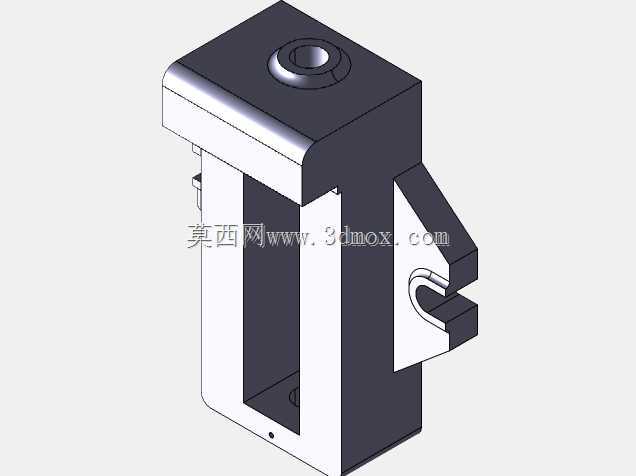

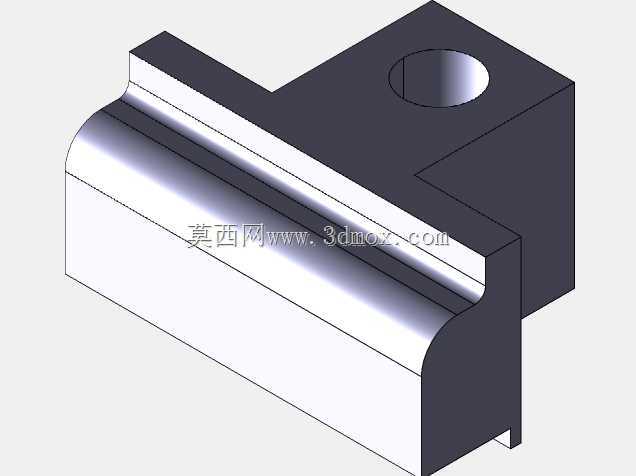

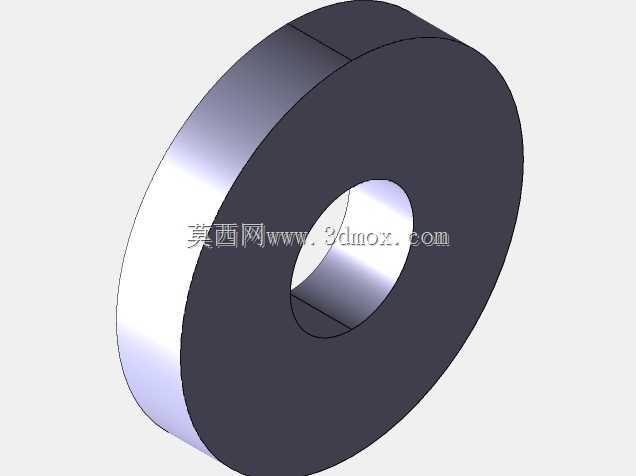

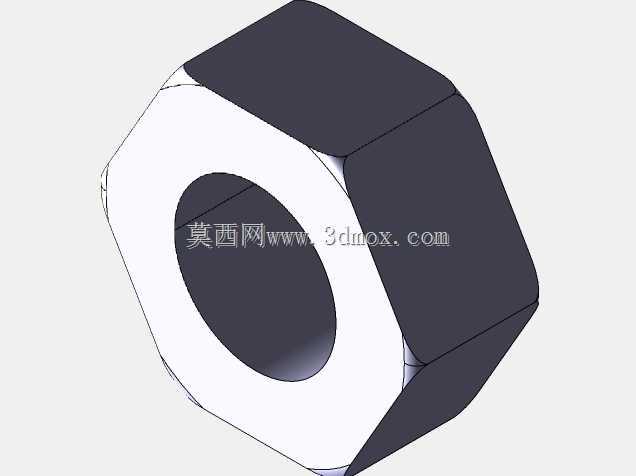

　　在金属切削、钳工修配、工装定位与小型零部件检测工序中，台钳属于最基础也最高频的夹持单元。它的核心价值不在于复杂动作，而在于以稳定、可控、可重复的夹紧力把工件约束在确定位置，使后续铣削、钻孔、攻丝、打磨或装配操作具备可靠基准。该结构采用固定钳身与活动钳身配合的经典布局，活动部分沿钳身导向面滑动，由丝杠副驱动实现开合，整体受力路径短，夹紧刚性较好，适合安装在工作台、机床辅助台面或检验平台上使用。从结构组成看，固定钳体承担主要基准作用，底面需要与工作台面保持良好贴合；活动钳体通过丝杠传递轴向推力，钳口两侧设置可更换钳口板，便于在磨损后单独更换，也可根据工件材质更换为铜质、铝质或带齿形的专用钳口。螺钉连接在钳口板固定、

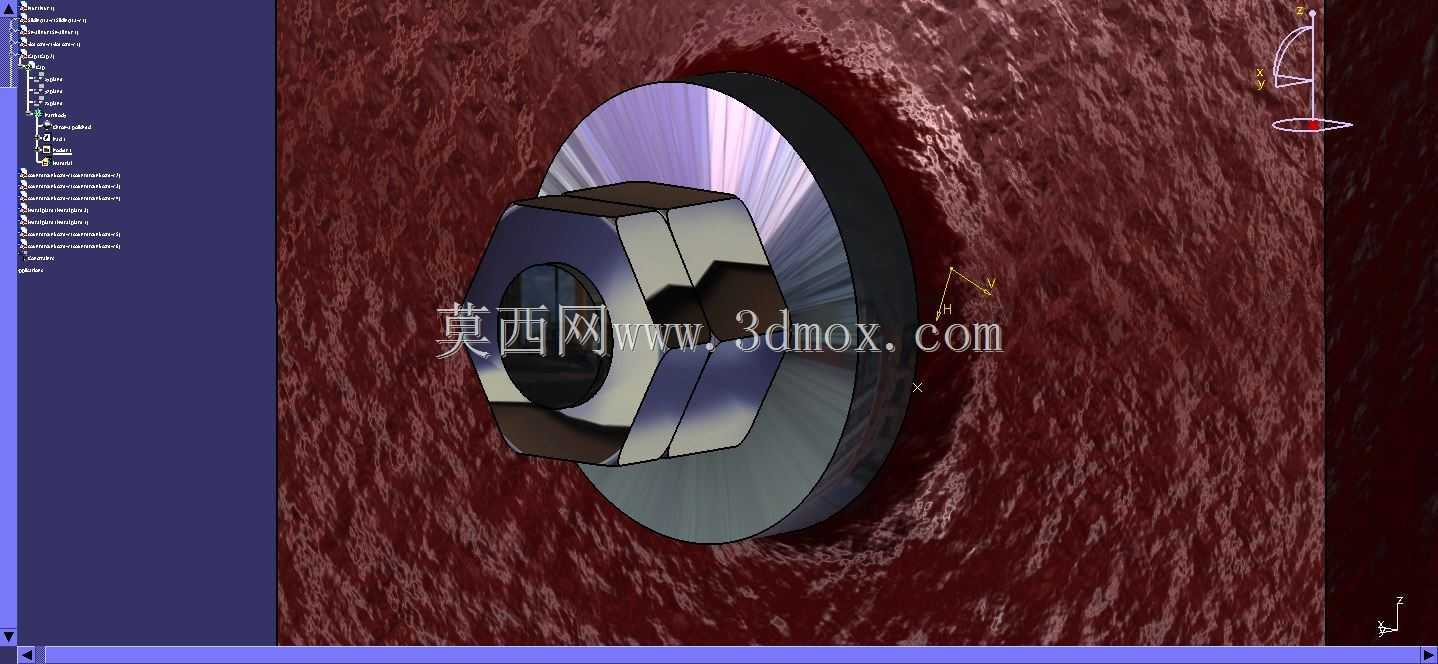

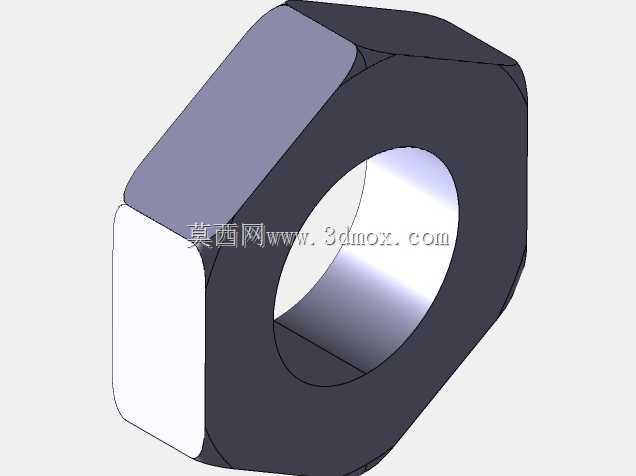

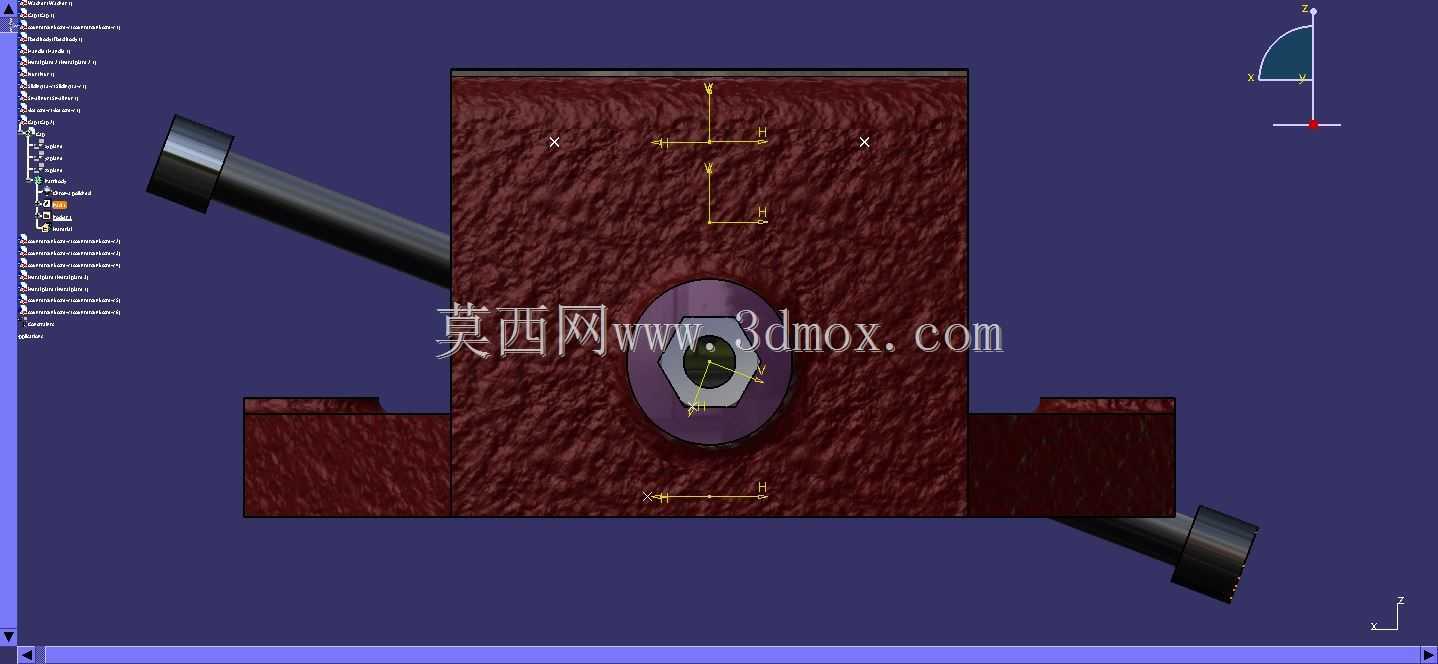

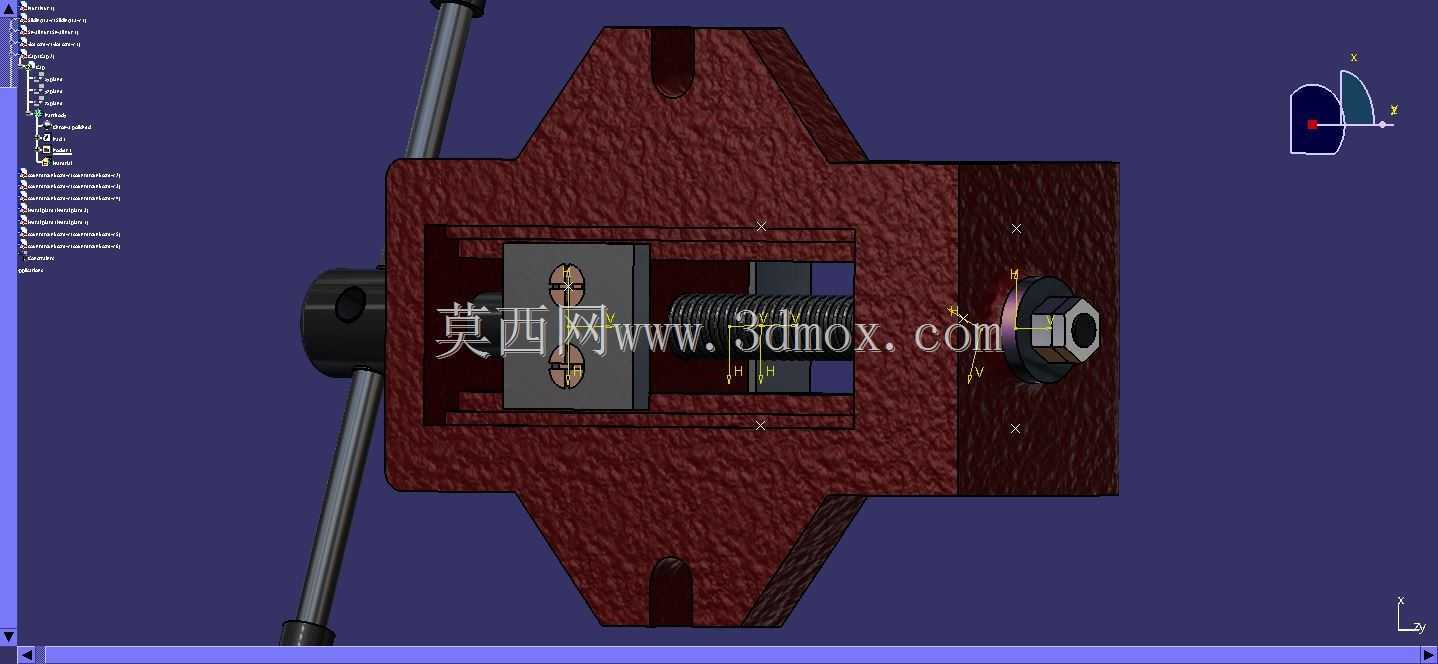

　　导轨限位及附属零件装配中大量使用，其规格选择需兼顾夹紧时的剪切与松动风险。滑动副的设计重点在于间隙控制：间隙过小会导致操作沉重、研伤风险升高；间隙过大则会使活动钳身上抬或偏转，降低夹持平行度。实际建模时需要把丝杠轴线、钳口贴合面、底面安装面三者的位置关系表达清楚，因为这些要素直接决定工件被夹持后的姿态误差。外形尺寸方面，这类台钳的安装边界主要由底座长度、宽度、钳口最大开度和整体高度决定。布置到工作台上时，不仅要核对螺栓孔位置，还要预留扳手操作空间和丝杠伸出长度，避免手柄转动时与周边刀具、护罩或量具干涉。若用于轻型铣削，钳口高度与工件悬伸量应匹配，过高的夹持点会放大切削振动；若用于钳工装配，则可在底座上增加定位键或止口，

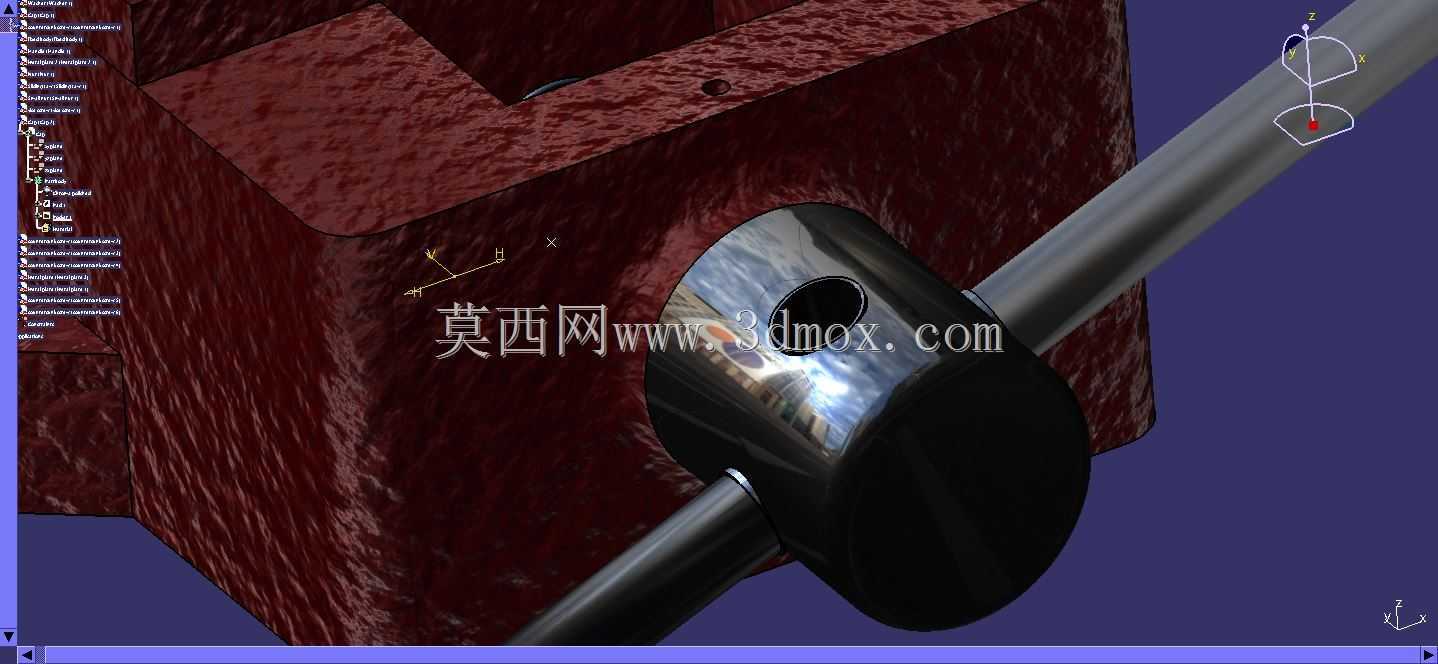

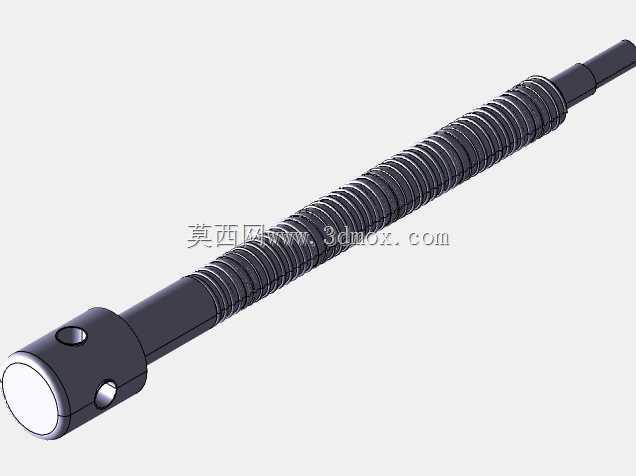

　　使其与T型槽对齐，减少反复找正时间。设计思路上，该模型没有追求过多花哨功能，而是把材料去除、筋板布置和受力集中区域作为重点。钳身转角处保留过渡圆角，可降低应力集中；丝杠端部与活动钳体的连接需考虑磨损补偿和拆装便利性；手柄长度则决定了手动增力比，过长会使操作者施加过大夹紧力，导致薄壁件变形或丝杠过载。对于三维建模人员而言，还原此类结构时应先建立固定基准，再依次完成活动件运动关系、螺纹连接和钳口互换性检查；对于设备选型人员，则需结合工作台承载、加工振动等级和工件外形判断开度、喉深与钳口宽度是否满足要求。整体来看，这是一套围绕稳定夹持、便捷操作和长期维护而构建的机用台钳结构，能够清晰呈现手动夹具在制造现场的典型实现方式。
