直列四缸内燃发动机曲柄连杆总成

项目分类:发动机 发布时间:2022-05-03 ID:613054
  • 直列四缸内燃发动机曲柄连杆总成
  • 直列四缸内燃发动机曲柄连杆总成
  • 直列四缸内燃发动机曲柄连杆总成
  • 直列四缸内燃发动机曲柄连杆总成
  • 直列四缸内燃发动机曲柄连杆总成
  • 直列四缸内燃发动机曲柄连杆总成
  • 直列四缸内燃发动机曲柄连杆总成
  • 直列四缸内燃发动机曲柄连杆总成
  • 直列四缸内燃发动机曲柄连杆总成
  • 直列四缸内燃发动机曲柄连杆总成
  • 直列四缸内燃发动机曲柄连杆总成
  • 直列四缸内燃发动机曲柄连杆总成

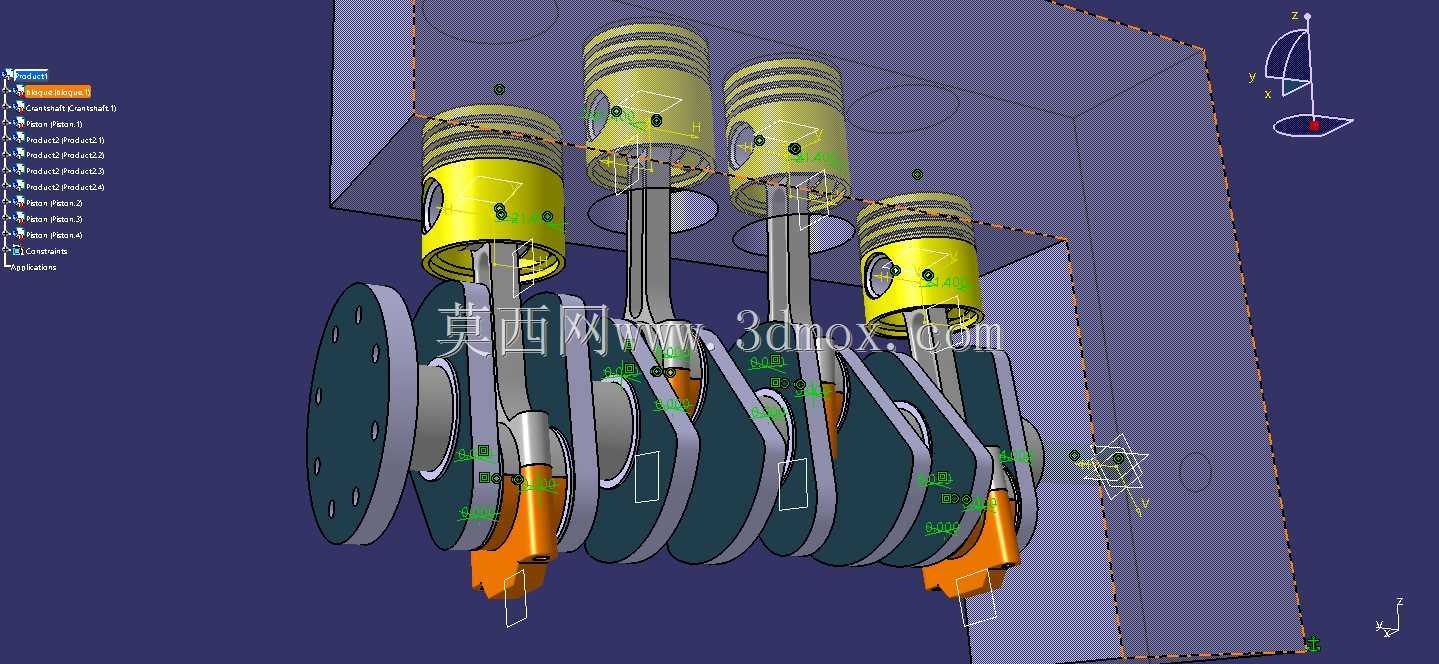

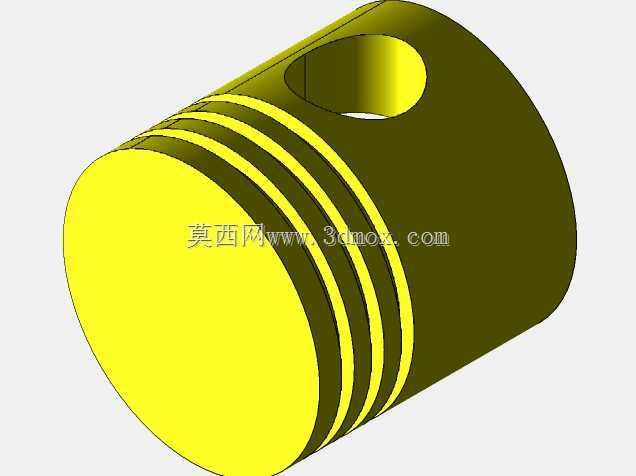

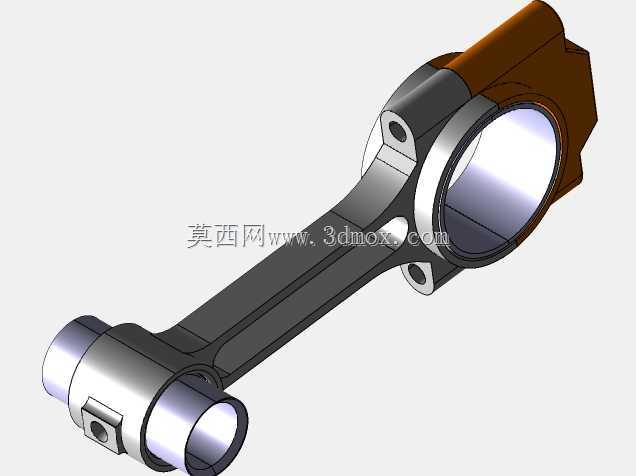

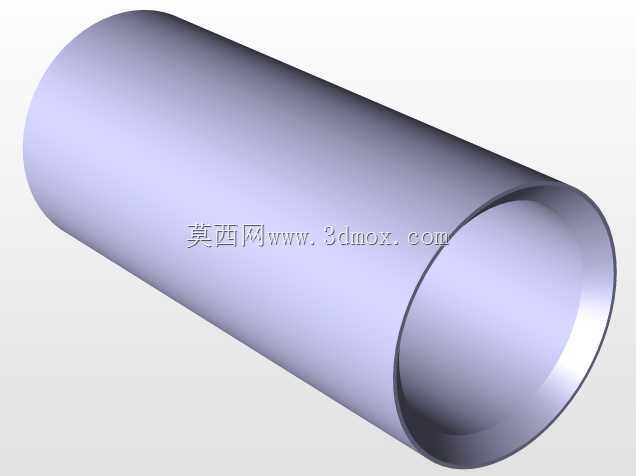

  该直列四缸动力核心结构广泛适配于乘用车辆、轻型商用车及小型工程机械的动力单元,作为内燃机将燃料化学能转化为旋转机械能的核心载体,其曲柄连杆机构承担着燃烧压力传递、运动形式转换的核心职能,直接决定整机的动力输出平顺性、机械效率与运行可靠性。整套总成采用直列四缸对称排布方案,四个活塞沿缸体轴线方向等距布置,相邻工作缸的曲柄夹角设为180度,可保证整机运转时一阶往复惯性力与离心惯性力实现自平衡,大幅降低整机振动量级,减少对配套设备机架的冲击载荷。活塞组件采用带环槽的圆柱结构,预留气环与油环的安装槽位,可在实际装机时完成燃烧室密封与缸壁润滑油刮除功能;活塞销座与连杆小头通过活塞销铰接,连杆杆身采用变截面工字形构型,

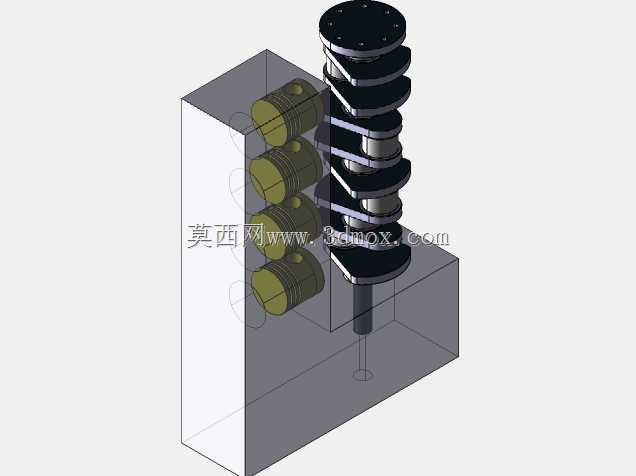

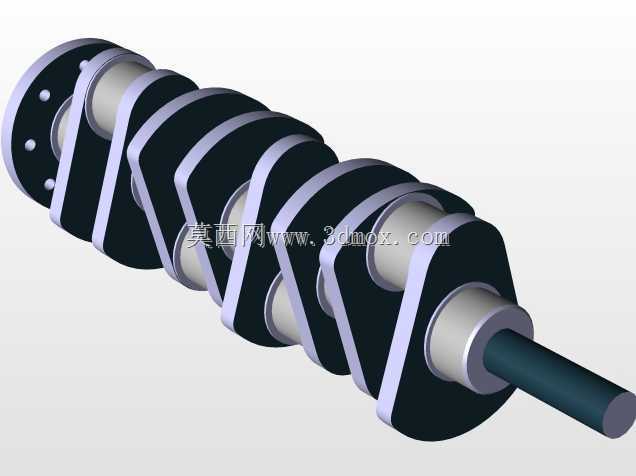

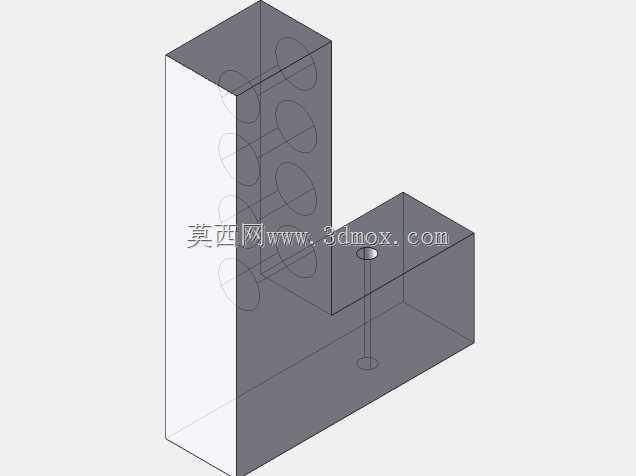

  在保证往复运动刚度与疲劳强度的前提下,尽可能降低往复运动质量,减小高转速工况下的惯性冲击。曲轴部分采用整体式多曲拐布局,各主轴颈与连杆轴颈之间设置圆滑过渡的曲柄臂,平衡块与曲柄臂集成设计,可抵消连杆轴颈与连杆大头旋转产生的离心力矩;曲轴两端预留动力输出与正时系统安装接口,前端可适配皮带轮、减振器,后端可对接飞轮与传动系统,完整覆盖整机动力传输的安装边界。从设计逻辑来看,该结构优先保障各运动副的同轴度与位置公差,缸体上的缸套安装孔与曲轴主轴承孔保持严格的空间垂直关系,避免活塞运行过程中出现偏磨、拉缸等失效问题;各运动部件之间预留合理的热膨胀间隙与润滑油道通路,可适配压力润滑与飞溅润滑组合的润滑方案,

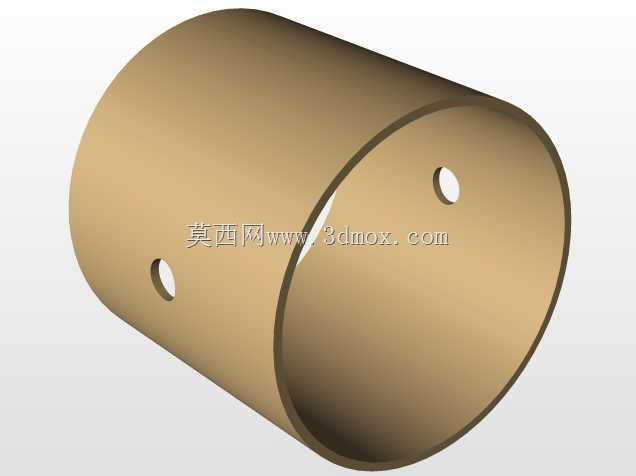

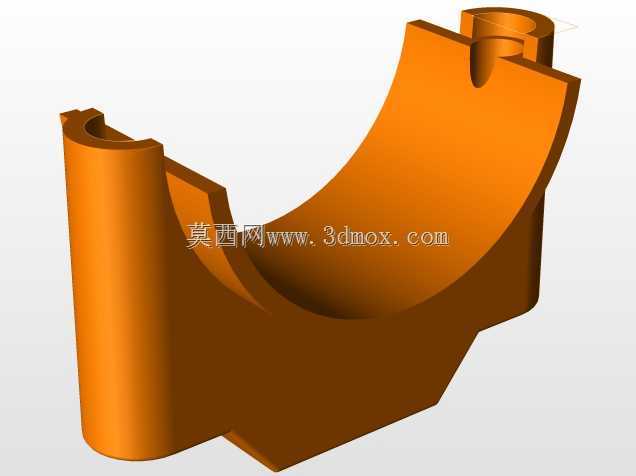

  保证高负荷连续运转工况下各摩擦副的油膜完整性。在实际工程应用中,该类结构可作为动力匹配选型的参考基准,用于整车动力舱布置校核、传动系统匹配计算、发动机悬置设计分析,也可作为教学演示载体,直观展示四冲程发动机进气、压缩、做功、排气四个行程中活塞与曲轴的联动关系,帮助结构设计人员理解往复式动力机械的运动学与动力学特性。建模过程完整还原了各零件的装配约束关系,活塞与缸套的滑动配合、连杆大小头的铰接关系、曲轴与主轴承座的旋转约束均按照实际装配逻辑搭建,可直接用于运动仿真分析,验证不同曲轴转角下的活塞行程、连杆摆角变化规律,为配气机构标定、燃烧系统优化提供基础的三维数模支撑。
