直列四缸发动机曲柄活塞联动组件

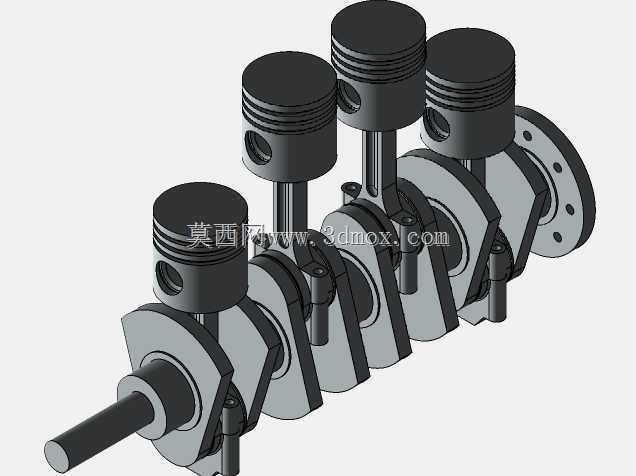

　　这套直列四缸曲柄活塞组件，是内燃机核心运动转换单元的典型结构呈现。四个活塞沿同一平面直线排布，通过各自连杆与整体式曲轴的曲柄销相连，将燃烧室内燃气推动活塞产生的直线往复运动，转化为曲轴持续旋转的扭矩输出，为整车或配套动力设备提供动力来源。

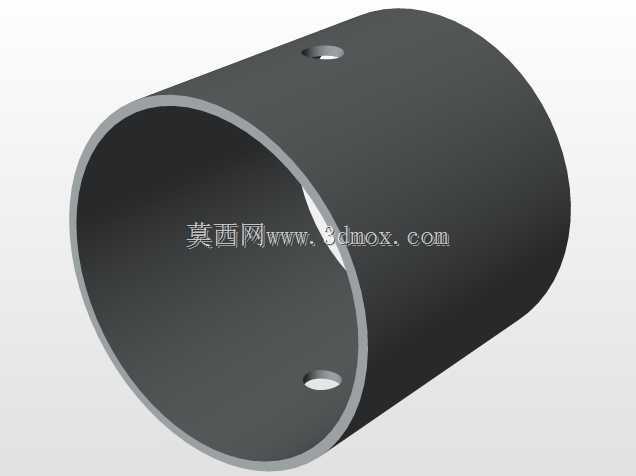

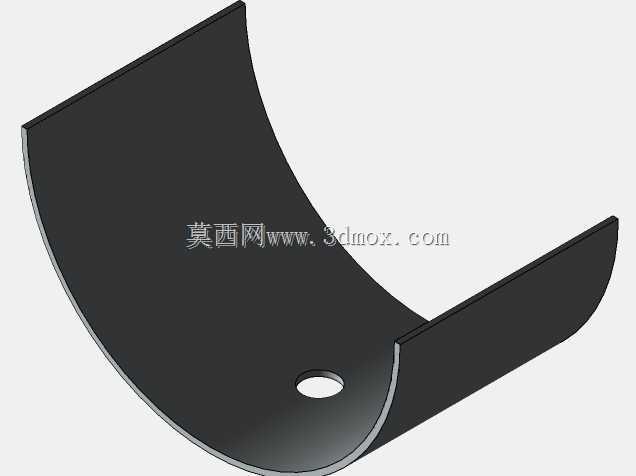

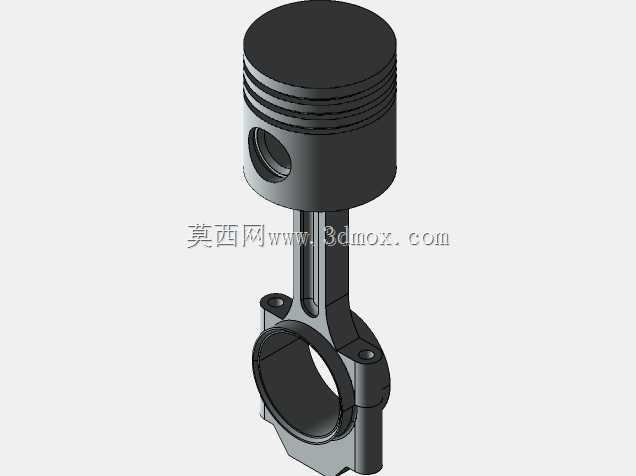

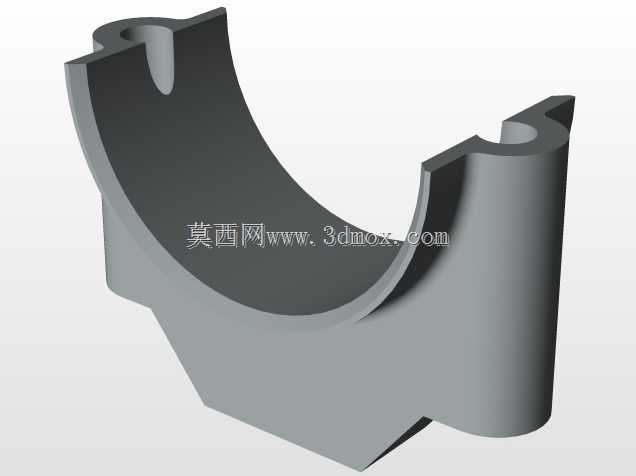

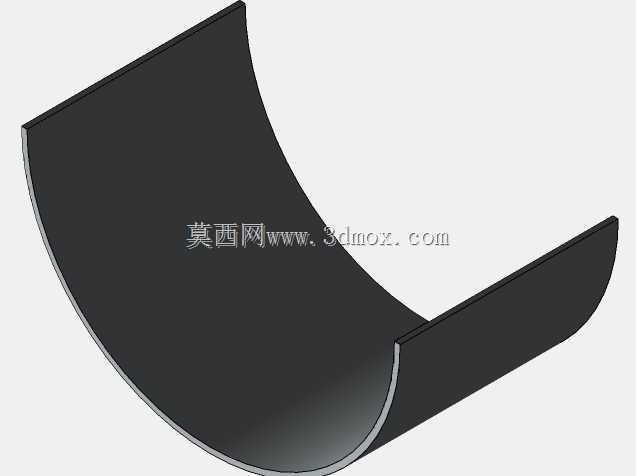

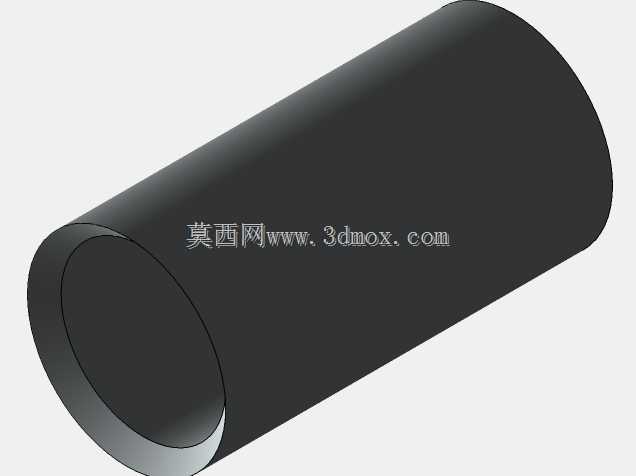

　　从实际装机场景看，这类结构广泛应用于小排量乘用车、轻型货运车辆以及小型固定式动力机组，在整机布置中需要严格控制缸心距、曲轴轴向总长与活塞顶面的运动边界，避免与缸盖气门、缸套内壁以及油底壳内的机油集滤器发生干涉。模型中活塞头部保留了环带结构，可对应布置气环与油环，建立燃烧室密封并调控缸壁润滑油膜；活塞销座与连杆小头通过活塞销铰接，连杆大头则采用剖分结构与曲柄销配合，贴合真实发动机的装配逻辑。

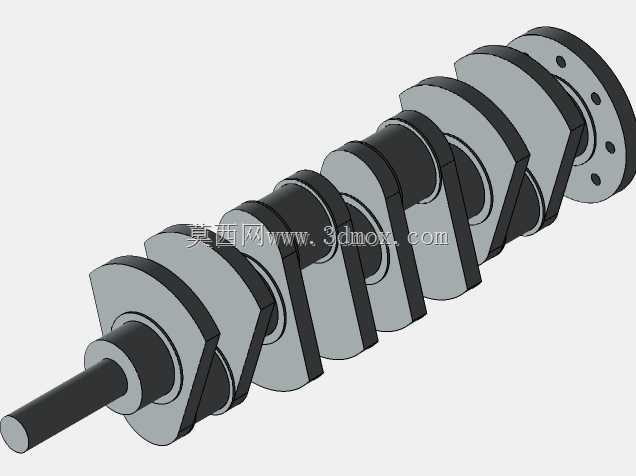

　　设计层面，四组曲柄销按既定相位角错开布置，既保证各缸做功顺序均匀交替，也让往复惯性力与旋转惯性力得到合理平衡，降低整机运行时的振动水平。曲轴输出端预留法兰结构，可直接连接飞轮或动力输出联轴器，主轴颈沿轴向依次排布，用于支撑在缸体主轴承座内，安装时需核对各轴颈同轴度以及连杆在曲柄销上的轴向窜动间隙。

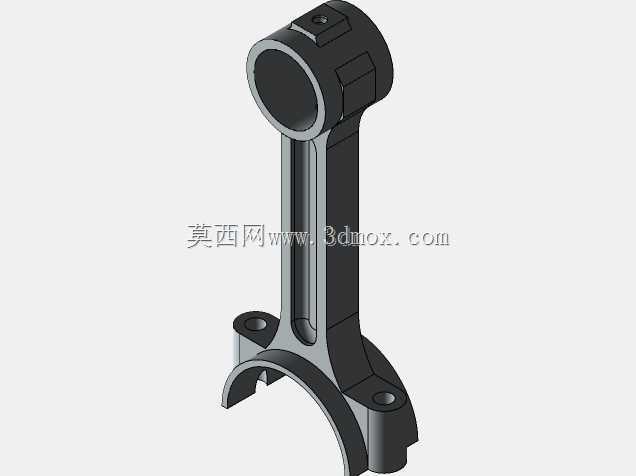

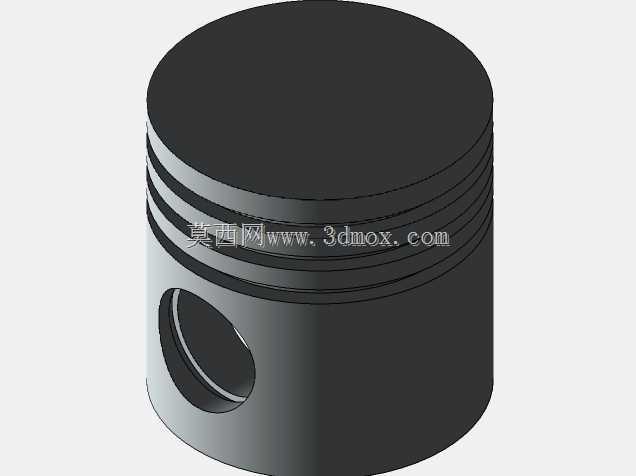

　　构件外形上，活塞采用圆柱筒体配合顶部燃烧室凹面的形态，连杆为工字形截面以兼顾轻量化与结构强度，曲轴的平衡块沿曲柄臂延伸，用来抵消偏心回转质量带来的载荷。整套组件的三维结构完整呈现了运动副之间的配合关系，可用于动力总成的结构校核、运动干涉检查以及教学演示中的工作原理拆解，帮助工程师直观确认活塞上止点、下止点行程与曲轴回转半径的对应关系，也能为周边缸体、润滑系统和配气机构的布置设计提供明确的空间参照。
