层叠式精密冲压工装模具结构

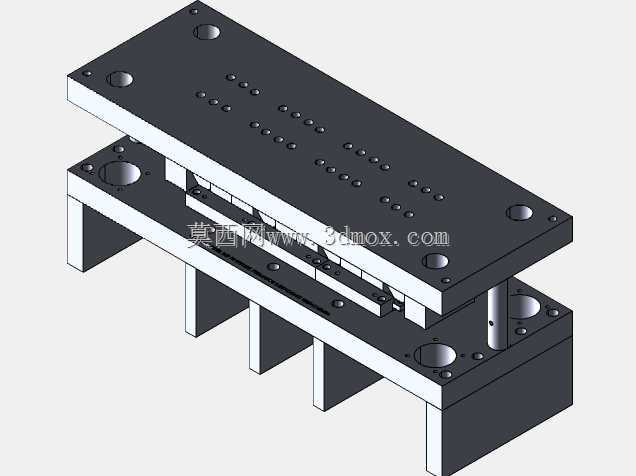

　　这套层叠式工装结构的核心定位，是面向中小尺寸金属薄片的连续冲裁工位，整体采用上下模对合的经典布局，上模座与下模座均为整块调质钢板加工而成，板面排布的多组沉孔用于锁紧固定内部凸模、凹模镶块与卸料构件，四周大直径通孔适配标准导柱导套组件，合模时可保证上下模的对位精度控制在微米级，避免冲裁过程中出现凸凹模啃刃、偏载崩口的问题。从实际产线适配场景来看，这类模架常被安置在中小吨位开式压力机的工作台面，下模座底部预留的支撑立边既可以避让工作台落料孔，也能通过压板直接锁紧在设备T型槽内，不需要额外加装过渡垫板；上模座的柄部安装位可直接匹配压力机滑块的模柄夹持孔，换装时只需校准平行度即可快速投产，适合多批次小批量的五金件冲制、端子排冲孔、

　　薄垫片裁切这类工序。结构设计上没有采用复杂的自动送料集成结构，而是把核心空间留给了多工位冲裁点位排布，上模板面密集的小孔位对应不同规格的冲孔凸模安装位，可根据加工件的孔位需求更换对应镶件，下模对应位置布置凹模套与排料间隙，冲裁产生的废料可直接通过下模漏料孔落入设备下方的废料槽。上下模之间设置的等高卸料板在开模时可抱紧套在凸模上的板料，避免板料随凸模上行产生变形，合模时又能提供均匀的压料力，保证薄料冲裁断面平整无翘曲。安装边界方面，上下模座的长宽尺寸完全覆盖内部工位排布范围，四周预留的锁紧孔位距离模座边缘留有足够的扳手操作空间，导柱的安装位置避开了操作人员送料的作业侧，不会干涉手工送料或外接送料机的走料路径；模座总闭合高度可通过增减垫板厚度适配不同行程的压力机，内部所有镶件均采用从背部锁紧的方式，维护时不需要拆分整个模架，只需从对应位置松开紧固件即可更换磨损的凸凹模，大幅减少停机维护的耗时。
