层叠式精密工装定位载具结构

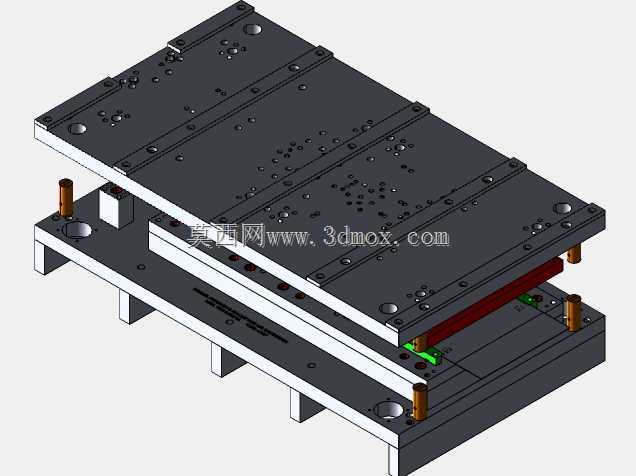

　　这套层叠式工装结构主要面向精密零部件的加工与装配工位，在3C电子、小五金件的批量生产线上较为常见，核心作用是为待加工工件提供统一的定位基准，同时承担压合、检测工序中的承载与导向功能。从结构分层来看，上下两块厚重的安装板构成了整套载具的刚性主体，板面密布的螺纹孔与定位销孔并非随意排布，而是对应不同规格工件的定位点，可通过更换定位销与镶件适配多款同系列产品，减少换型时的整体工装更换成本。中间层设置的弹性导向柱分布在载具四角，导柱采用铜套配合的滑动结构，开合过程中能够保证上下板的平行度偏差控制在极小范围内，避免压合过程中出现偏载啃模的问题。板面中间的红色弹性件与绿色定位块是功能核心区，弹性件用于提供压合时的缓冲力，防止硬接触损伤工件表面，

　　绿色定位块则根据工件外形做了仿形避让，工件放入后可快速完成初定位，无需操作人员反复调整位置。底部的支撑脚将整个载具抬离工作台面，既为下方的检测传感器或者顶出机构留出安装空间，也能避免工装底面与工作台面的杂物直接接触，保证放置时的水平度。设计阶段优先考虑了刚性与维护便利性，主体板材选用加厚钢材经磨削加工，保证平面度要求，所有易损的导套、定位块均采用可拆卸结构，日常维护时只需单独更换磨损件，无需拆解整个工装主体。安装边界方面，整套工装的长宽尺寸适配常规标准机床工作台的T型槽间距，四角预留的沉头孔可直接通过T型螺栓完成固定，无需额外加工转接板；上下板的开合行程由导柱长度限定，在保证工件取放空间的同时，不会出现导柱脱出的风险。在实际产线应用中，这类工装既可以安装在手动压台上完成小批量试生产，也能够直接集成到自动化流水线的压合工位，配合机械臂实现自动上下料，结构上预留的气动元件安装位也支持后续加装自动顶出机构，拓展性较强。
