套圈托槽级进冲压模具结构设计

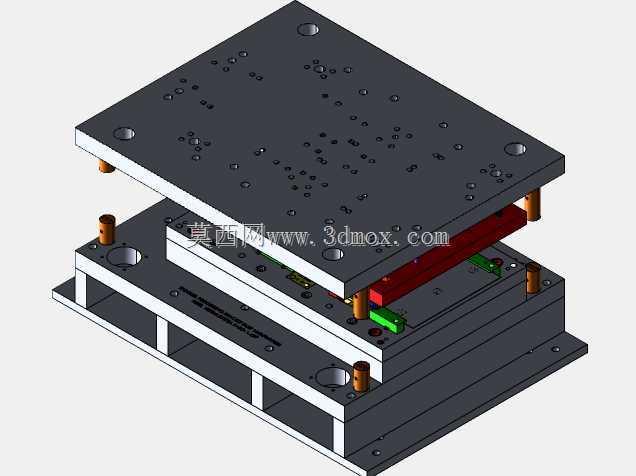

　　这套三维结构围绕套圈托槽类薄板零件的连续冲压成型展开，整体采用三板式标准模架布局，上模座、卸料板与下模座通过四角导柱导套实现高精度导向，能够在高速冲床行程内依次完成冲裁、弯曲、成型及落料工序，避免单工序模多次定位带来的累积误差。从实际产线适配角度看，该结构主要服务于五金接插件、传感器金属支架或小型弹性托槽的批量生产，料带沿模具长度方向步进送料，各工位沿送料方向有序排布，既保证成型受力对称，也便于后续维护时快速更换磨损凸凹模。

　　上模座板面密布的安装孔用于固定不同工位的凸模、固定板及卸料弹性元件，孔位坐标直接对应料带上的工艺切口与成型位置；设计时优先将冲裁力较大的工位布置在模架中心区域，减小偏载对导柱和滑块精度的损伤。卸料板并非单纯压料，其内部集成了局部成型镶件与小导柱，可在合模前对料带进行精准预定位，同时控制薄板在弯曲过程中的材料流动，防止薄料起皱或拉裂。下模部分则通过多块镶件拼接成型凹模，镶件采用单独定位销锁固，一旦某一工位刃口磨损，只需拆换对应镶块，无需整体返修模板。

　　模架上下平面预留了与冲床工作台匹配的U型槽与压板空间，安装边界以导柱中心距为基准，闭合高度需结合所选压力机的装模高度调节量进行校核。侧面可见的红色弹性元件提供卸料与压料力，绿色限位部件控制卸料板行程，保证模具在开启状态下有足够的料带送进空间，合模时又不会因弹性元件过度压缩而失效。导向件选用可拆卸的滑动导柱组件，端部设置储油结构，长期连续冲压时可保持润滑膜稳定。

　　结构细节上，模板之间设置了等高套筒与止挡板，确保弹性元件的预压量一致；各成型工位旁预留误送料检测通道，可接入传感器实现料带异常停机。对于需要侧向弯曲的托槽特征，模具内通过斜楔或滑块机构将压力机垂直运动转化为水平成型动作，相关组件的配合面均设计了耐磨板，便于调整间隙。整体建模过程中，所有板件厚度、镶件配合公差及螺丝销钉位置均按冲压模具设计规范布置，既满足强度与刚性要求，也兼顾加工工艺性，可直接作为同类级进模结构方案评审、数控加工编程以及装配调试的参考依据。
