精密测试用双层对位套针载板

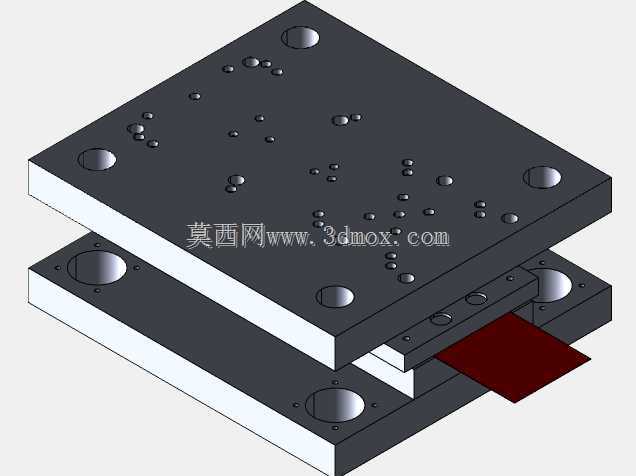

　　这套针板结构常见于传感器成品或半成品的电性能测试工位，核心作用是在有限空间内把被测件、探针和外接测试线路稳定衔接起来。板体采用上下分层形式，上层承担主要定位功能，表面按被测对象引脚分布加工出多组小孔与沉台，孔位排布遵循探针行程和避让原则；下层则作为承托与导向基准，配合四角导柱、导套完成合模对位，避免反复插拔过程中出现针位偏移。从结构细节看，板面四角设置了较大的安装孔，用于将整套板件固定在测试台或压机工作面上；中部及边缘的沉孔可容纳紧固螺钉头，保证上表面平整，不影响工件取放。两层板之间预留了均匀间隙，既为探针回缩留出空间，也便于观察针脚接触状态和清理微小碎屑。红色托片从板间伸出，暗示其可作为工件推入、定位或退出的辅助承载件，

　　适合在半自动测试线中与推送机构配合使用。设计思路上，这类板件优先保证重复定位精度和针孔同轴度。上层孔阵需要与传感器引脚一一对应，孔径通常略大于针径，既保证顺利导入，又限制横向晃动；下层对应孔位则承担探针尾部或线路接头的固定功能。若用于高频或微小信号测试，板层间距、孔壁光洁度以及材料绝缘性能都会直接影响接触稳定性，因此在建模时需要把孔位公差、板厚平行度和螺钉锁紧顺序纳入考虑。实际应用中，该板可安装在手动压合台、气动测试架或自动化分拣线上。工件随托片进入预定位置后，上下板闭合，探针穿过孔位与引脚或焊盘接触，测试信号由下层转接至外部设备。完成检测后，压板抬起，托片带着工件退出，操作人员或机械手即可完成取放。由于板体外形方正、安装孔位对称，

　　它对安装边界的要求相对明确：四周需预留手指或夹爪取件空间，上方要留出压头行程，下方则要布置探针座、接线端子或复位弹簧。整体结构没有复杂运动副，加工重点集中在孔阵位置度、板面平面度和两层板的导柱配合精度上。对结构工程师而言，建立三维模型时不仅要还原板体、孔位和导向件，还要验证工件进出路径、压合极限位置以及维护拆装顺序，确保转入加工和装配后能够直接服务于稳定的测试节拍。
