柱式称重测力传感装置结构设计

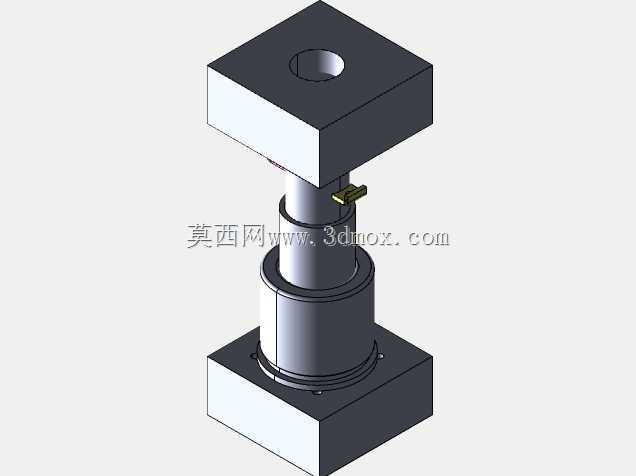

　　这套柱式受力传感构件的整体构型采用上下方形安装板配合中间圆柱应变主体的布局，在各类工业称重、压力检测工位中承担力值转换与信号采集的核心作用。上下两块方形安装板分别作为承载输入端与设备固定端，板面预留的同轴通孔可直接穿入螺栓完成与外部机架、称重平台的锁紧固定，方形轮廓相比圆形法兰拥有更明确的安装对位基准，在装配时可快速贴合设备安装面，无需额外加工定位止口即可保证受力轴线与安装面垂直。中间圆柱段为核心的应变感应区，这类柱式弹性体结构通常采用合金钢材质加工，表面做镀镍或发黑防腐处理，能够在长期受压工况下保持形变线性度，侧向引出的线缆接口用于连接信号变送模块，将弹性体形变产生的电阻变化转换为标准电信号输出。从实际应用场景来看，

　　这类构件广泛部署在料仓称重、小型压机压力监测、自动化装配压装工位、平台秤改装等场景中，上下安装板的尺寸边界决定了其适配的安装空间，方形板的边长大于中间圆柱直径，既分散了接触面的压应力，也避免局部应力集中造成安装面凹陷。设计过程中首先要保证上下安装面的平行度公差，以及中间圆柱轴线与安装面的垂直度，否则偏载会直接导致测量值出现偏差，长期使用还会造成弹性体局部疲劳。圆柱段与上下安装板的衔接处做了阶梯轴肩过渡，轴肩位置可加装密封圈或防护套，阻挡车间内的粉尘、切削液侵入应变片粘贴区域，提升构件在复杂工业环境下的运行稳定性。侧向出线的接头采用侧向布局而非轴向出线，能够压缩整体轴向安装高度，在空间紧凑的压装设备中无需为线缆预留顶部避让空间。

　　这类柱式结构相比轮辐式传感器拥有更大的量程覆盖范围，同时结构零件数量更少，加工与装配工序更简单，整体刚性更强，能够承受一定的侧向倾覆力矩，在存在小幅振动的工位上也能保持稳定输出。建模时需要重点还原安装孔位的位置度、各段圆柱的同轴度以及轴肩过渡圆角，这些细节直接影响后续工程出图与加工可行性，装配时需保证弹性体与安装板之间无额外间隙，避免受力时出现窜动影响测量精度。
