斜楔式冲孔冲压模具结构设计

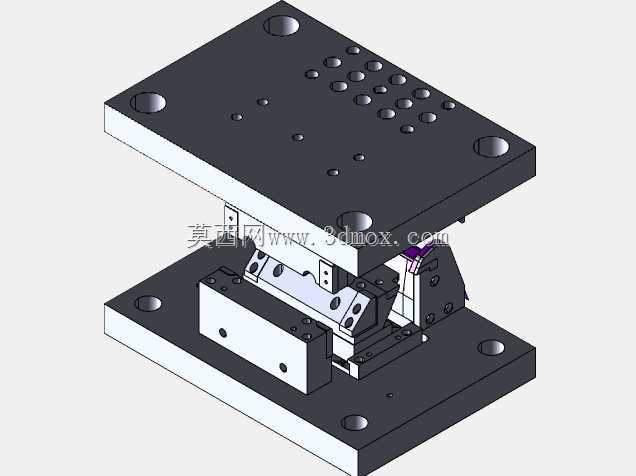

　　这套斜楔式冲孔冲压模具主要用于家电钣金、汽车覆盖件侧孔加工场景，解决常规垂直冲压无法完成的侧向冲孔、切边、局部成型工序需求。整套结构采用上下双模板布局，上模板通过导柱导套与下模座完成合模导向，四角安装孔直接适配常规300吨以内开式压力机的工作台T型槽，安装边界可覆盖多数中小型冲压产线的模位空间，无需额外改造设备装夹结构。

　　从实际冲压工况来看，当压力机滑块带动上模下行时，上模驱动块首先接触斜楔滑块的斜面，将垂直冲压力转化为水平方向进给动力，带动凸模完成侧向冲孔；上模回程时，斜楔滑块依靠内置复位弹簧退回初始位置，避免工件顶出时与凸模发生干涉。这种结构把原本需要多工序、多台设备完成的侧冲动作整合到一套模具内，既减少了工件多次装夹的定位误差，也压缩了单批次工件的流转等待时间。

　　设计阶段优先保证冲裁力传递路径的刚性：上下模板均选用加厚钢板，受力集中的斜楔驱动块、滑块安装座都做了局部加厚与加强筋处理，长期高频冲压下不易出现模板变形、刃口错位问题。凸模与凹模的配合间隙按照普通冷轧钢板冲裁参数预留，模具维护时可直接拆卸侧部压板更换凸模，不需要整体拆解上下模板，日常换模、修模的操作空间充足。

　　模具的安装定位面经过精加工处理，下模座设置的定位销可直接匹配毛坯料的定位孔，送料过程中工件不会发生偏移；上下模板预留的多组安装孔位，也支持后续根据不同工件需求更换凸凹模组件，拓展模具的加工适配范围。整套结构没有冗余复杂的传动部件，所有受力零件均为冲压模具标准件或常规机加工件，备件采购与加工成本可控，适合中小批量多品种的钣金冲压车间长期使用。
