液压控制式单向阀三维结构设计

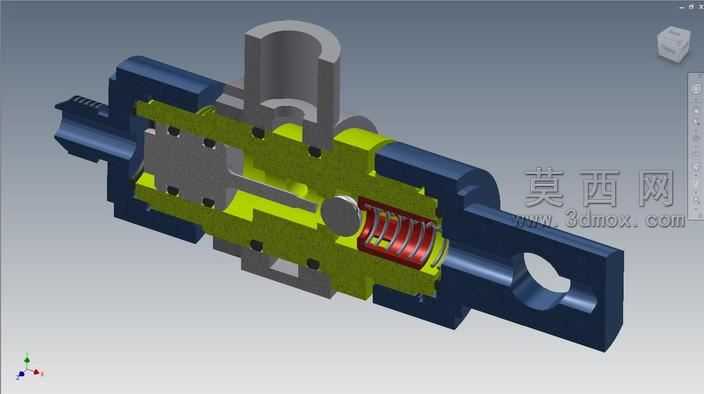

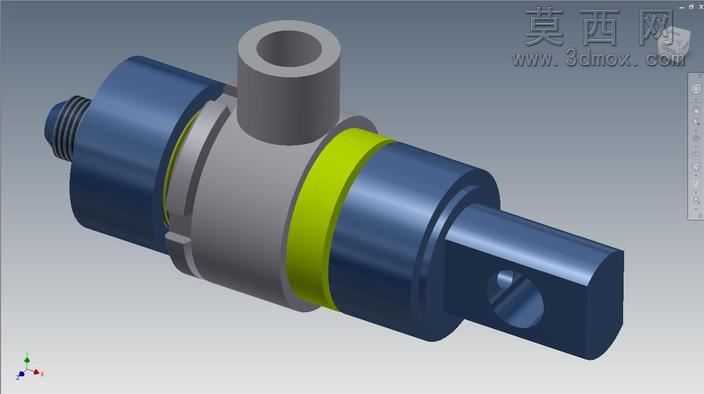

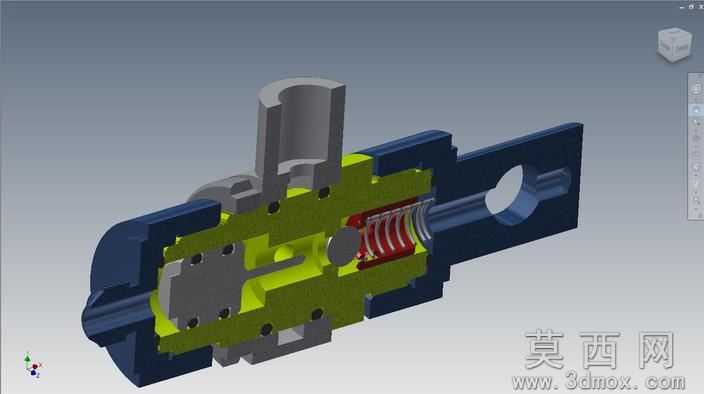

本作品为液压控制类单向阀的三维结构模型，采用Autodesk Inventor完成全参数化建模与剖切展示，通过半剖视的渲染呈现方式，清晰展现阀件内部的完整装配逻辑与工作原理。建模过程中严格遵循液压阀件的设计规范，对阀体、阀芯、复位弹簧、控制油口、连接法兰等核心零部件逐一进行特征构建：阀体主体采用拉伸、切除、阵列等基础特征完成流道与安装位的塑造，对内部密封槽、螺栓孔等细节特征做了精准还原，保证各部件装配间隙符合液压元件的公差要求；阀芯部分做了适配控制油路的结构优化，通过弹簧预紧结构实现常规工况下的单向截止功能，同时预留控制油腔接口，可通过外部液压控制实现阀芯的反向开启，满足试点控制的功能需求。材质渲染环节针对不同零部件做了区分处理：阀体外部采用深蓝色金属漆材质模拟铸钢阀件的表面处理效果，内部流道区域采用亮黄绿色工程塑料质感材质突出流道走向，复位弹簧采用金属红铜色材质清晰展示弹性元件位置，金属结构件做了倒角与圆角处理，还原真实机加工零件的边缘特征，避免尖锐棱角的失真表现。设计思路上围绕单向阀的两大核心功能展开：一是正向流通时的低流阻设计，对流道转折处做了圆弧过渡处理，减少液压油流经时的压力损失；二是控制功能的可靠性，对控制腔与主油路的密封结构做了分层设计，保证控制压力稳定作用于阀芯端面，同时复位弹簧的参数匹配经过虚拟校验，确保阀芯在控制压力卸除后可快速复位实现截止。模型通过剖切视角完整呈现了内部零件的装配关系，可用于液压系统原理演示、阀件结构教学、产品改型设计参考，各零部件均为可编辑参数化特征，支持后续根据实际工况参数调整通径、弹簧刚度、安装尺寸等关键指标，适配不同液压回路的使用需求。
