凿刃用薄片自动裁切机结构设计

　　该结构面向凿刃类小五金刃磨前的薄片备料工序，常见于手工凿、雕刻凿、木工平凿及小型金属刻刀的生产线。设备核心任务是把成卷或成叠的薄钢片按固定长度切断，为后续的端部成型、热处理和开刃提供尺寸一致的坯料。相比人工划线剪切，这种机构把料卷承托、间歇送进、横向裁切和动力传递集中在一个箱式机架内，适合多品种小批量刃具车间使用。

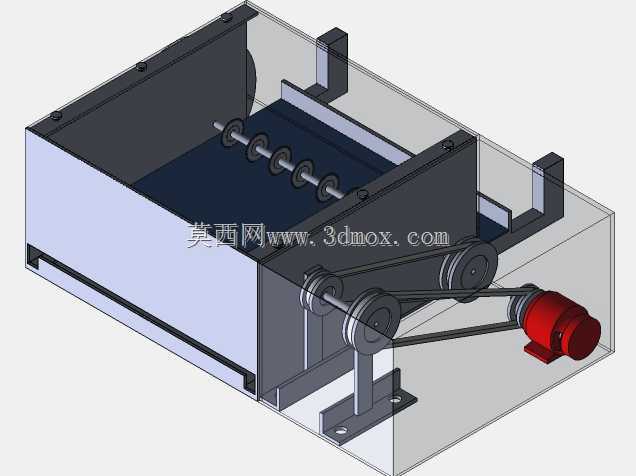

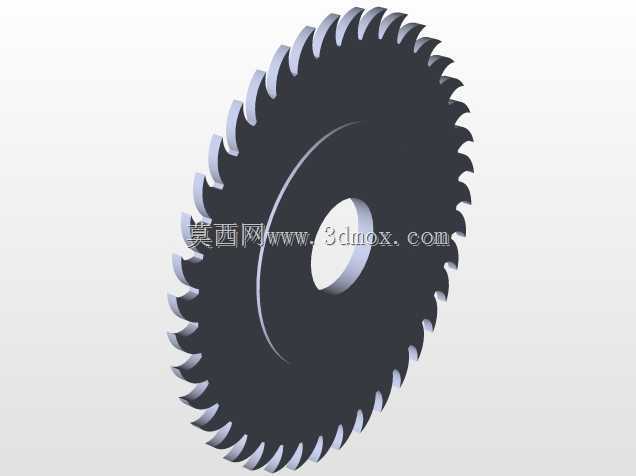

　　从三维结构看，上部腔体布置多组间隔挡块与承托面，用于限定薄片堆叠宽度并防止送料过程中侧向窜动。腔内一根带多个隔套的转轴承担压料或导料作用，隔套位置可根据片宽调整，使不同厚度的钢带在进入切区前保持平直。裁切执行区位于腔体末端，依靠动刀与定刀形成剪切副，动刀行程短、载荷集中，因此侧壁和刀座附近均做了局部加厚，以承受反复冲击。

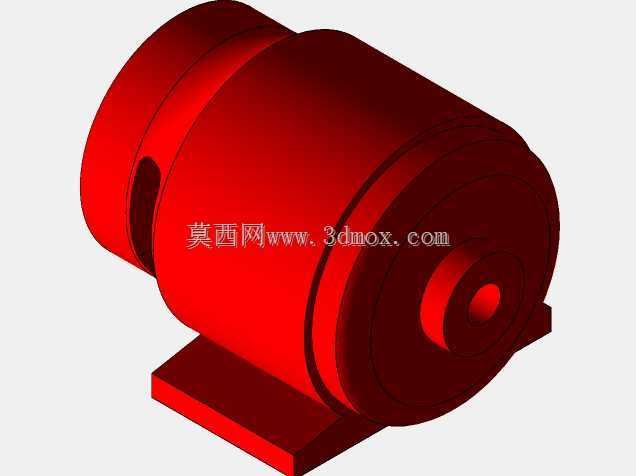

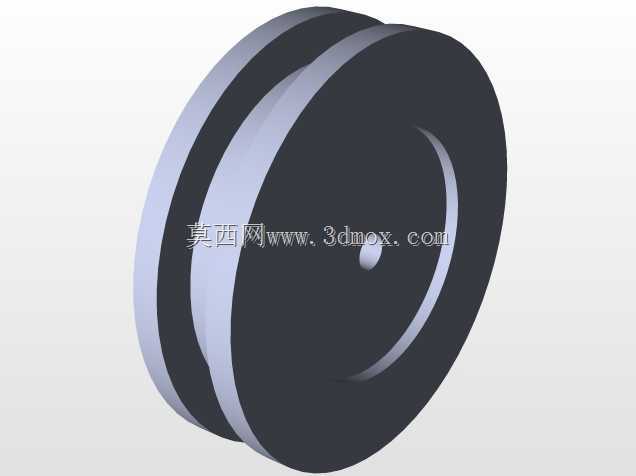

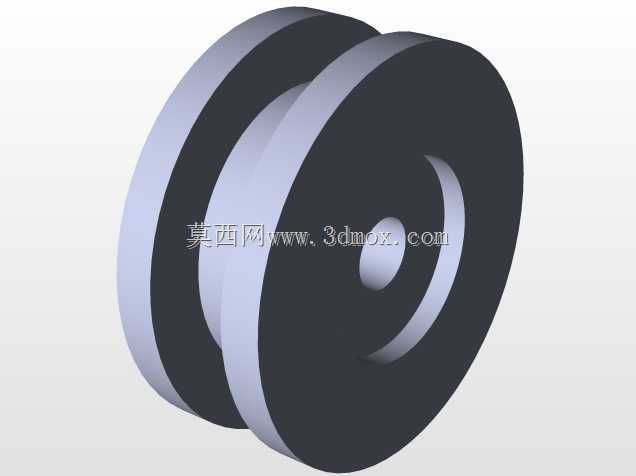

　　动力侧采用红色电动机经带轮减速驱动主轴。带传动在这类小型裁切设备中有明显优势：一方面可通过带轮直径匹配获得较低的主轴转速和较大的扭矩，另一方面在薄片卡滞或误送时，皮带打滑能够保护刀轴、电机和传动件。主轴上除带轮外还集成凸轮或曲柄结构，将连续旋转转换为切刀的往复运动；同一动力链可联动送料辊，使送进与裁切按固定相位交替完成，避免连续送料与切刀动作干涉。

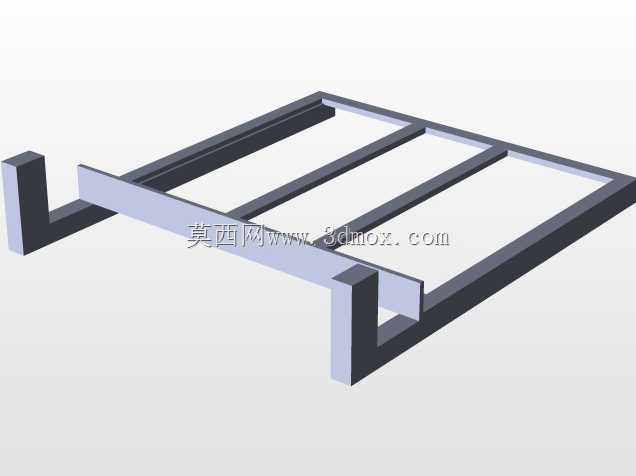

　　机架采用折弯钢板与型材支座组合，底部预留安装孔，可直接固定在工作台或型钢支架上。箱体上半部分兼具护罩功能，将旋转件和切屑限制在内部，外侧留出观察与维护开口。安装边界设计紧凑，地脚集中在电机侧和刀轴侧，重心偏低，适合嵌入现有备料工位；电机外伸、皮带轮侧向布置的方式也便于更换皮带和调整张紧度。

　　结构设计上，送料导向、裁切力传递和维护可达性被同时考虑。导料轴与切刀平面保持平行，可减少薄片切口歪斜；刀座安装面与主轴轴承座布置在同一刚性壁板上，有利于控制剪切间隙。侧壁支撑采用立板加底脚的形式，轴承座附近形成封闭受力路径，能把裁切载荷直接传至机架底部。对于需要频繁换料的场景，上部挡块和压料元件采用可拆连接，操作者不必拆解主传动即可清理料边或更换刀片。

　　在实际选型时，该结构更适合裁切宽度受箱体内腔限制、厚度不大的冷轧钢带或淬火前坯片。若用于更厚材料，应重点核算刀轴扭矩、皮带包角、机架焊缝及地脚承载；若用于薄片非金属材料，则可调整压料力和切刀间隙。整体建模把机架、传动、导向和裁切功能清晰分区，便于在三维环境中检查运动包络、刀具相位、皮带张紧行程以及维护空间，也为后续改成气动送料或增加计数、定长检测模块预留了安装面。
