金属材质侧通接口浮阀结构设计

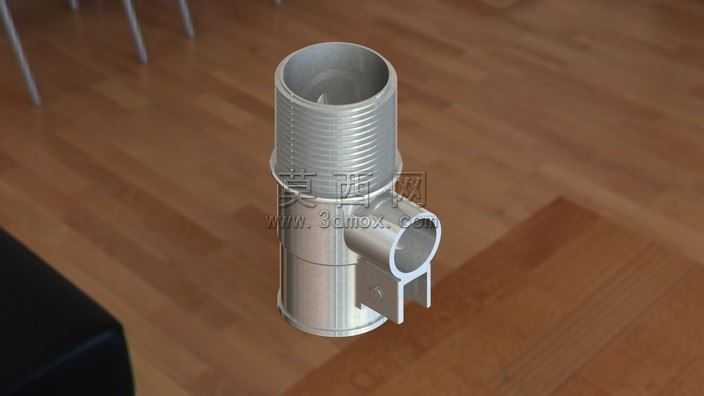

本次浮阀结构设计采用三维参数化建模方式完成整体构建，建模过程中优先梳理阀件的核心功能逻辑，以管路流体通断控制为核心出发点搭建整体结构框架。主体竖向筒体部分采用等径圆柱拉伸特征生成基础轮廓，上部外表面通过螺旋线扫描切除生成标准外螺纹结构，用于与上部管路实现密封螺纹连接，螺纹牙型参数参照通用管路连接标准设定，保证螺纹配合的密封性与连接强度。筒体下部为光滑直筒段，作为阀瓣上下滑移的导向腔室，建模时严格控制筒体内壁的圆柱度公差，为后续阀件动作的顺畅性提供结构基础。侧部接口采用斜向拉伸生成通流通道，与主筒体通过布尔运算实现连通，接口端部设置带安装槽的连接耳结构，两个平行安装耳上预留同轴安装孔位，用于外接控制管路或者浮球摆臂组件，安装耳与侧接口、主筒体的衔接位置做圆角过渡处理，避免应力集中问题，提升构件整体结构强度。材质设定上整体采用金属哑光金属材质，渲染阶段调整金属粗糙度参数模拟不锈钢机加工后的表面质感，螺纹区域通过纹理映射强化牙型的立体感，筒体光滑段添加轻微的环境反射效果，还原金属构件的真实视觉表现。建模过程中对各衔接位置的壁厚做统一管控，保证整体壁厚均匀，避免后续生产环节出现缩孔、变形等问题。侧部连接耳的孔位与主筒体的同轴度、垂直度均在建模阶段做参数化约束，确保后续装配时各部件能够精准对位。整体结构未添加冗余设计特征，所有结构均服务于浮阀的通流控制、外接组件安装、管路连接三大核心功能，在保证结构强度的前提下尽可能精简构件轮廓，降低后续加工生产的材料消耗与加工难度。渲染阶段采用室内柔光环境，将模型放置于木质纹理承载面上，通过柔和的侧光照射凸显金属表面的机加工纹理与结构轮廓，清晰展示各部分的结构衔接关系与造型特征，直观呈现浮阀的整体构造与设计细节。
