三通法兰式安全阀阀体结构设计

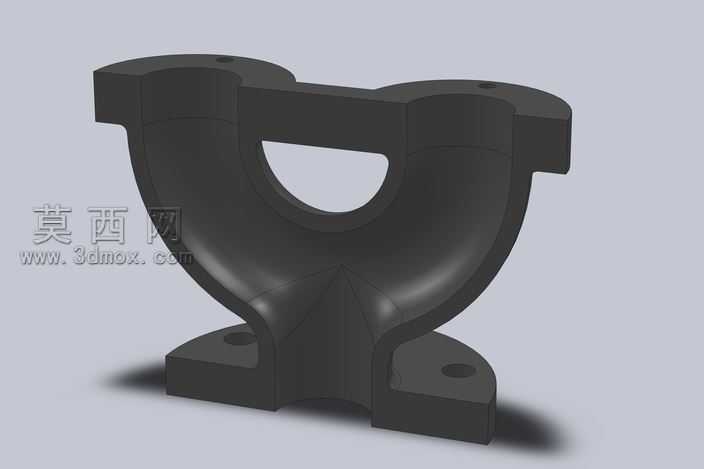

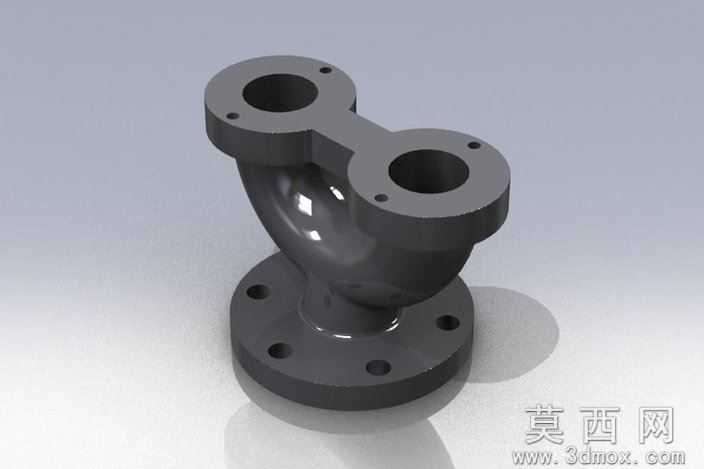

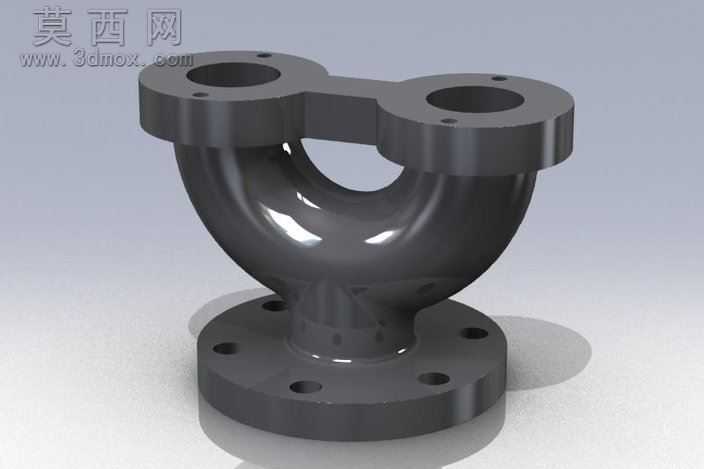

本作品为三通法兰式安全阀的阀体主体三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模思路，先绘制各法兰端面的二维草绘轮廓，精准定位三个法兰的中心轴线位置，确保下方竖直法兰与上方两个平行法兰的轴线夹角、中心距完全符合管道连接的通用安装标准，避免后续装配出现干涉问题。建模过程中对法兰盘上的螺栓通孔采用阵列特征完成，保证每个孔的位置度、孔径尺寸统一，孔边的倒角处理严格遵循机械加工工艺要求，既去除锐边避免安装划伤，也符合实际零件的加工特征。阀体的U型过渡流道部分采用曲面放样结合实体合并的方式构建，精准控制流道内壁的圆弧过渡曲率，保证流道内壁光滑无突变，减少介质流经时的阻力与紊流，符合安全阀泄压时的流体流通需求。材质渲染阶段选用铸钢材质效果，调整材质的粗糙度、反光度参数，还原铸钢件经表面处理后的哑光金属质感，同时添加环境光影效果，清晰呈现阀体的结构轮廓与曲面过渡细节，让模型的视觉表现贴近真实工业零件的质感。结构设计上充分考虑阀体的承压性能，法兰盘与流道主体的衔接处做了加厚过渡处理，避免应力集中导致的承压失效，三个法兰的端面均设置了密封面凸台结构，可适配标准法兰密封垫片，满足管道系统的密封连接要求。整体建模过程严格遵循机械设计的尺寸规范，所有特征的构建逻辑贴合实际零件的加工流程，既保证模型的结构完整性，也让模型可直接用于后续的装配验证、工程图导出以及流体仿真分析使用，能够直观展示该类安全阀阀体的结构特点与连接形式。
