双安装板夹持式圆柱螺旋压缩弹性构件

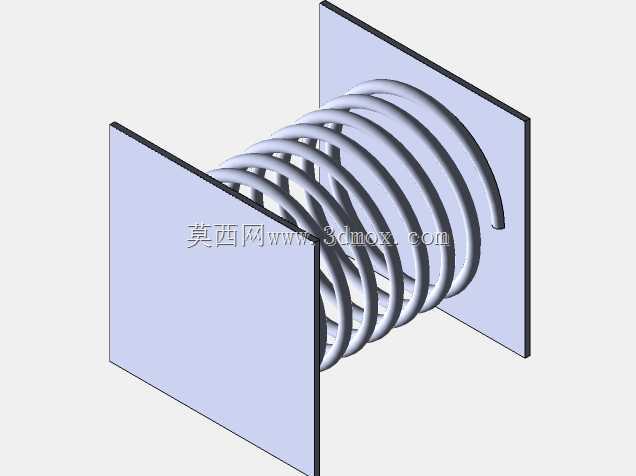

　　在工业自动化产线、小型机电设备、仪器仪表的结构设计中，这类带双侧安装板的圆柱螺旋压缩构件是极为常用的弹性缓冲单元，区别于无安装基准的裸弹簧结构，双侧平板的设计直接解决了常规弹簧安装时易偏移、受力不均、端部磨损快的工程痛点。从实际应用场景来看，这类结构常被用在小型检测设备的触点缓冲模块、自动化夹具的退让机构、精密仪器的隔振支撑位，也可作为小型执行机构的复位动力源，替代传统需要额外加工弹簧座的装配方案，减少装配环节的零件数量与加工成本。从设计思路上看，弹簧本体采用等节距圆柱螺旋结构，簧丝截面为标准圆形，螺旋升角控制在常规压缩弹簧的合理区间，保证受力时轴向形变均匀，不会出现侧向偏载导致的卡滞；两侧的安装板为矩形平板结构，

　　板面与弹簧端部的贴合面做了平面度处理，弹簧端部与安装板采用贴合固定的连接方式，保证弹簧受压缩时，作用力能垂直传递到安装板平面，不会出现端部滑移。安装边界方面，两块安装板的外侧面为装配基准面，板上可根据实际安装需求加工螺纹孔或者光孔，直接通过螺栓固定到设备的对应安装位，不需要额外设计弹簧座或者导向套的配合结构，大幅压缩装配空间的预留尺寸；弹簧的自由长度、簧丝直径、中径参数可根据实际负载需求调整，当前结构的形变行程覆盖常规小型缓冲场景的需求，在额定负载下的形变量能满足多数仪器仪表、小型自动化机构的退让、复位、缓冲需求。实际选型使用时，需要注意安装时保证两块安装板的平行度，避免弹簧受侧向力导致簧丝局部应力集中，缩短使用寿命；

　　这类带安装板的弹簧结构相比裸弹簧，在装配效率上有明显优势，不需要人工调整弹簧的安装位置，也避免了设备运行过程中弹簧弹出、移位的风险，在小空间、高装配效率要求的设备结构中适用性更强。从结构细节来看，弹簧的两端圈做了并紧磨平处理，和安装板的接触面积更大，受力时的压强更小，不会在长期压缩循环中对安装板表面造成压痕损伤，安装板的厚度根据弹簧的最大负载做匹配设计，保证在最大压缩量下安装板不会出现翘曲变形，维持弹簧受力的轴向一致性。
