铰接式夹持执行组件结构设计

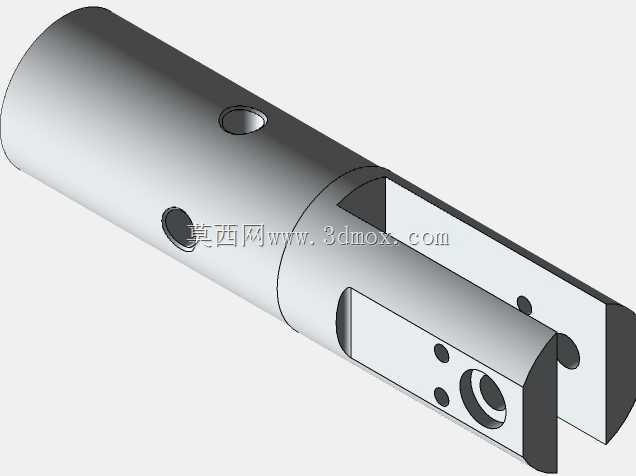

　　该铰接式夹持执行组件多用于工业自动化生产线的末端执行工位，可适配轻载工况下的工件拾取、姿态调整与转运环节，也可作为小型检测设备的工件固定夹具使用，在3C电子小件装配、实验室试样夹持、轻工产品分拣场景中均有适配空间。组件主体采用圆柱柄作为安装基准，柄身预留径向定位孔与轴向锁紧孔，可直接与标准直径的导杆、直线滑台输出端配合，安装时无需额外设计转接法兰，仅需通过紧定螺钉穿入预留孔位即可完成锁紧固定，适配的安装轴径公差带取h7即可满足同轴度要求，柄身长度可根据实际安装行程需求调整，预留的孔位间距符合通用工装的安装孔距规范，能直接替换同规格的常规夹持部件。

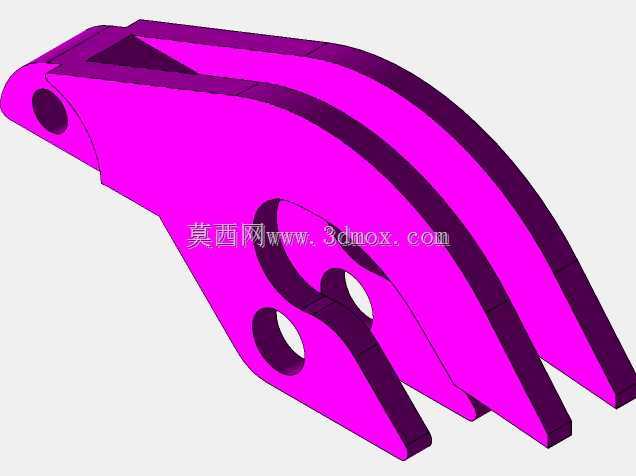

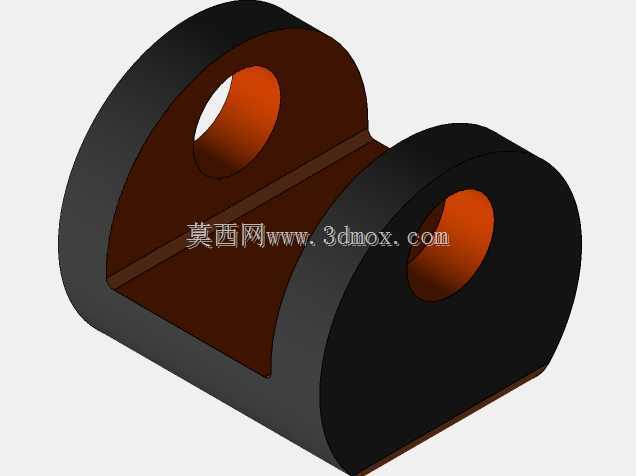

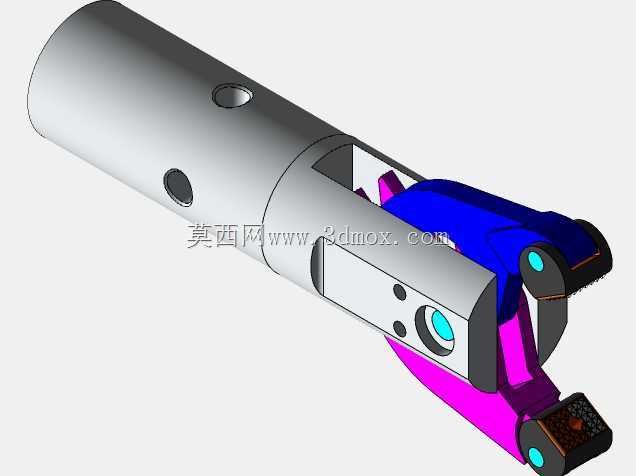

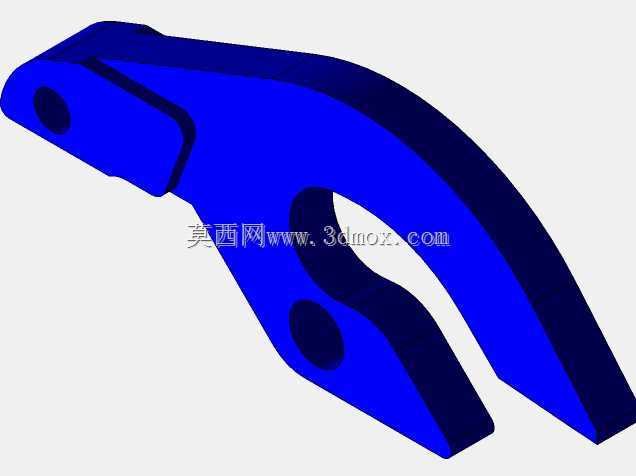

　　结构设计上采用多段铰接的联动方案，圆柱柄内部开设空腔容纳联动推杆，端部的夹爪部分通过销轴与柄身铰接，中间设置彩色标识的传动连杆，将推杆的直线位移转化为夹爪的开合摆动，传动连杆的铰接点位置经过运动学校核，保证夹爪开合过程中无运动死点，夹持力传递效率可达85%以上，夹爪的开合角度范围可通过调整推杆行程控制，最大开合角度下可容纳直径30mm以内的圆柱类工件，夹爪内侧预留防滑垫安装槽，可粘贴橡胶或聚氨酯垫提升夹持摩擦力，避免工件夹伤或滑落。

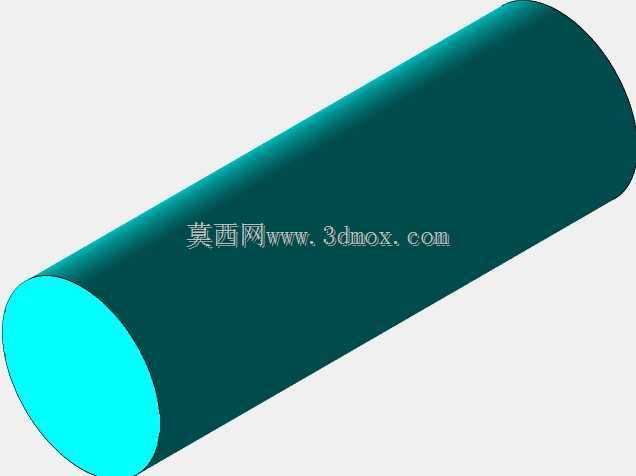

　　设计过程中优先考虑了装配工艺性，所有铰接销轴均采用标准直径的圆柱销，销孔与销轴的配合取H7/m6的过渡配合，装配时可通过铜棒轻敲完成压装，无需专用工装；组件的所有零件均采用常规机加工工艺即可生产，圆柱柄采用圆钢车削成型，夹爪与连杆采用铣削加工，无复杂曲面或特殊工艺要求，单件生产周期可控制在4小时以内，适合小批量定制或教学实训场景使用。夹爪部分的铰接处预留了润滑脂注油孔，日常维护时可直接注入锂基脂减少铰接磨损，延长组件使用寿命，整体结构无易损的弹性零件，长期运行下的故障率远低于采用弹簧复位的夹持结构。从安装边界来看，组件闭合状态下的最大外轮廓直径与柄身直径一致，不会在伸入狭窄工位时与周边设备发生干涉，适合在空间受限的装配工位使用，夹爪张开时的外伸量经过控制，不会超出安装法兰的投影范围，避免运动过程中碰撞周边工装。
