双轮曲柄滑块联动传动机构结构

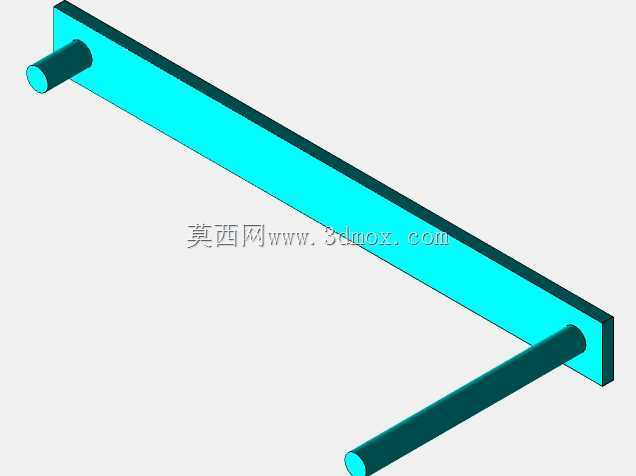

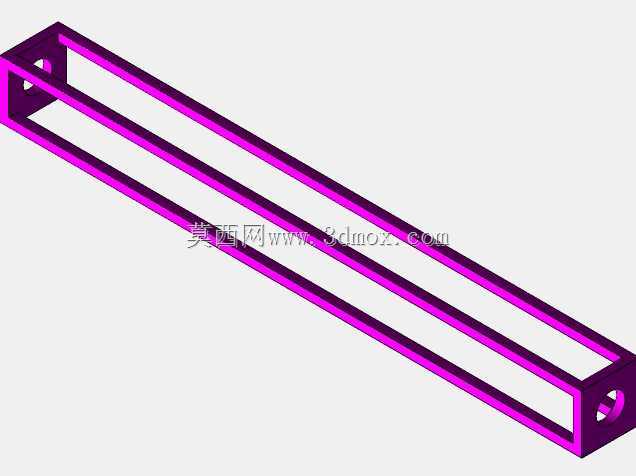

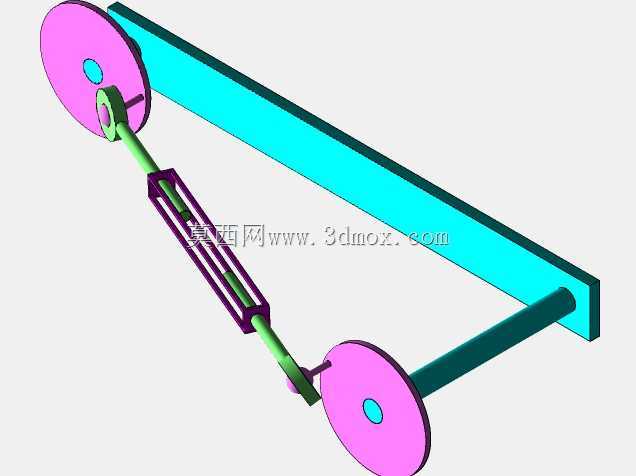

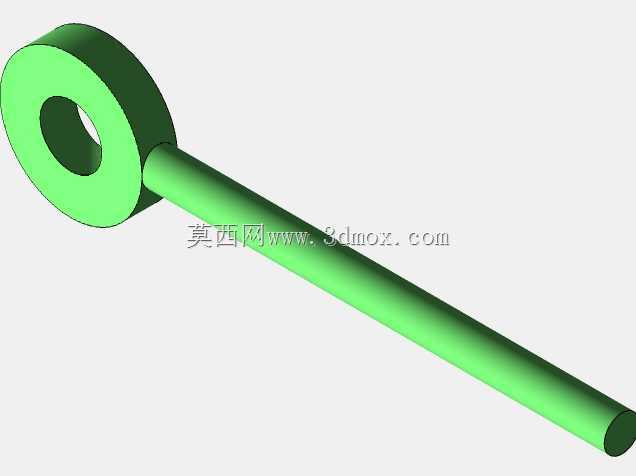

　　这套双轮曲柄滑块联动结构，常被用于轻工自动化生产线的间歇送料工位、小型物料推送装置以及教学演示实验台的传动单元设计中，核心作用是将两端轮组的旋转运动，通过中间的连杆滑块组件转化为沿导轨方向的直线往复动作，或是反向将直线输入转换为双侧轮组的同步回转，适配需要双向同步输出、行程固定的往复传动场景。从结构设计逻辑来看，整体采用对称式布局，两端的轮盘作为动力输入或输出端，轮盘上偏心设置的连接轴与绿色传动连杆铰接，连杆中段嵌套在紫色的滑块导向套内，导向套可沿青色的长直导轨做轴向滑动，导轨通过端部的L型安装座实现与设备基体的固定，整套结构没有冗余的传动部件，运动传递路径短，传动效率损失小，在低速轻载的工况下运行平稳，不会出现明显的传动回差。

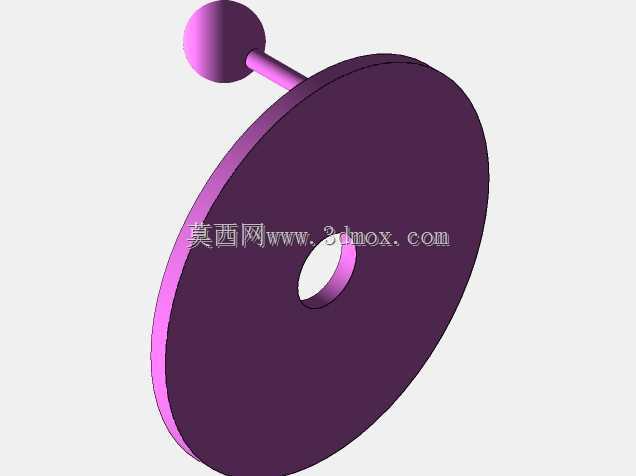

　　设计过程中优先考虑了安装边界的适配性，长直导轨作为核心安装基准，其长度决定了滑块的最大往复行程，两端轮盘的中心距需要与导轨长度做匹配计算，偏心轴的偏心距直接决定滑块的行程范围，实际选型应用时，可根据需要的往复推送距离调整偏心距参数，同时要保证两侧轮盘的偏心轴相位完全一致，避免运动过程中出现连杆卡滞、两侧受力不均的问题。轮盘中心设置的安装孔可直接与驱动电机的输出轴、或是设备的动力输出端对接，端部L型安装座上预留的固定孔位，可通过螺栓直接固定在设备的安装平板上，不需要额外设计复杂的转接支架，降低了整机的装配难度。滑块导向套与连杆之间采用间隙配合，配合公差控制在合理区间内，既保证连杆可相对导向套做小幅摆动，适配曲柄转动过程中的角度变化，

　　又不会因为间隙过大导致运动过程中出现晃动，影响传动精度。导轨的截面采用矩形结构，自身具备足够的抗弯刚度，即使在滑块承受一定侧向负载的工况下，也不会出现明显的形变，保证运动轨迹的直线度。这套结构的运动特性明确，轮盘每旋转一周，滑块就会完成一次完整的往复行程，行程两端的位置精度由偏心距和轮盘的安装精度决定，不需要额外设置行程限位开关即可实现固定行程的往复动作，非常适合用于固定节拍的物料推送、工件换位等工位，在小型自动化设备、教学实验仪器、轻工包装机械的送料单元中都有较高的应用价值，建模过程中所有铰接位置都预留了标准销轴的安装空间，可直接选用标准紧固件完成装配，不需要定制特殊的连接零件，进一步降低了生产制造成本与装配复杂度。
