曲柄滑块偏心轮传动教学实训机构

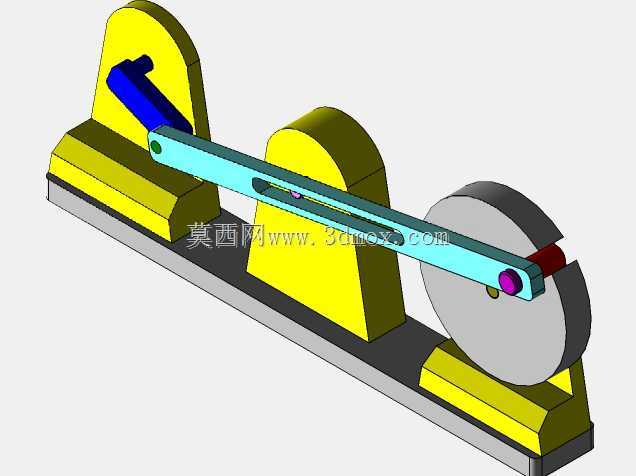

　　这套偏心轮驱动的曲柄滑块传动机构，是机械原理教学与技能考核场景中常用的典型实训载体，核心作用是将偏心轮的连续回转运动，转化为滑块端的直线往复运动，可直观演示平面连杆机构的运动转化逻辑，帮助学习者理解急回特性、死点位置、传动角变化等核心机械原理知识点，也常作为CSWA等机械设计技能认证的实操建模考核样例。从结构设计逻辑来看，整套机构采用卧式布局，三个带圆弧过渡的一体式支座直接固定在长条形安装底座上，省去了额外的安装紧固件设计，既保证了支撑刚度，也降低了装配复杂度。最右侧的偏心轮通过销轴铰接在末端支座上，轮盘中心与铰接点存在固定偏心距，这个偏心距直接决定了滑块端的往复行程范围，设计时需要结合运动行程需求核算偏心距取值，

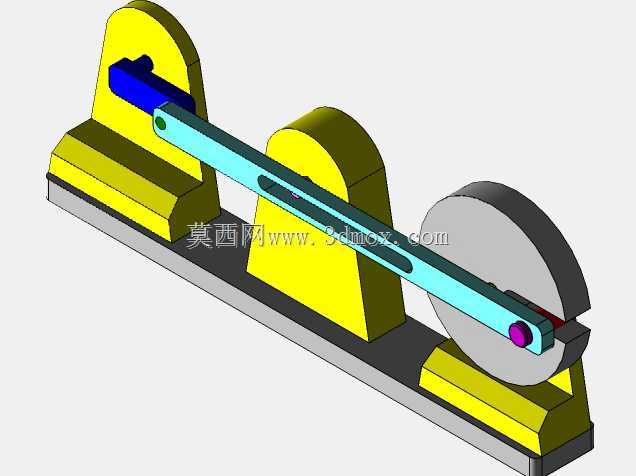

　　避免出现运动干涉或者传动角过小导致的卡滞问题。偏心轮的偏心销轴与长条形连杆的右端槽孔配合，连杆中段的长槽结构可以补偿运动过程中的横向位移偏差，降低加工装配精度要求，连杆左端通过圆柱销与蓝色滑块铰接，滑块嵌套在左侧支座的导向槽内，运动过程中仅能沿导向方向做直线往复，不会出现偏转。整套机构的安装边界完全由底座尺寸决定，所有运动部件的运动包络都在底座上方的空间范围内，安装时只需将底座固定在实训台架上即可，不需要额外预留过多的周边操作空间，适合实验室桌面摆放。从功能特性来看，这套机构没有复杂的精密零件，所有构件的外形都采用规则几何特征设计，支座的圆弧过渡既避免了应力集中，也降低了建模与加工难度，运动副全部采用低副连接，接触面积大、磨损小，

　　长时间反复演示也不会出现明显的精度衰减。设计过程中需要重点核算连杆长度与偏心距的比值，比值过小会导致传动角低于许用值，机构运动时阻力过大甚至卡死；比值过大则会让整体结构尺寸冗余，浪费安装空间。同时要注意滑块导向槽的长度需要匹配滑块的最大行程，预留足够的导向接触长度，避免滑块运动到行程端点时出现翘曲卡顿。偏心轮与支座的铰接处、连杆与滑块的铰接处都设计了销轴限位结构，防止运动过程中销轴窜动脱落，提升机构运行的可靠性。
