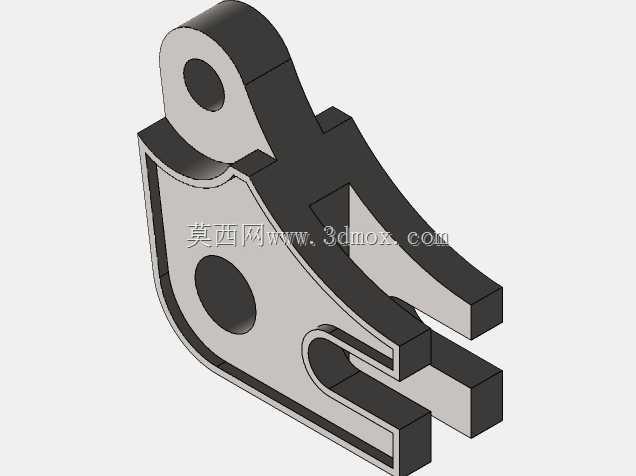

带铰接安装孔的异形锁止卡扣结构件

　　该结构件属于小型锁止铰接类五金配件，整体采用弯折钣金式结构设计，主体为带圆弧过渡的弯折板型结构，上部设置单耳式铰接安装孔，用于与固定基座的销轴配合实现整体的摆动动作，孔位与销轴的配合公差选取H8/f7间隙配合，保证摆动过程无卡滞同时避免过大旷量。中部设置圆形定位通孔，用于锁止状态下与定位销配合实现位置固定，孔口做0.2mm倒角处理，既方便装配时销体导入，也能消除冲裁加工产生的锐边毛刺，避免装配过程划伤操作人员或配合件表面。下部设置分叉式卡槽结构，卡槽内侧做圆弧过渡，用于卡入配套的杆件实现锁止限位，卡槽开口宽度略小于被卡杆件直径0.1-0.2mm，依靠钣金件自身的弹性变形实现卡入后的预紧，防止设备运行过程中受振动冲击出现松脱。

　　从应用场景来看，这类结构件多用于小型机电设备的舱门快锁机构、自动化产线小型料盒的锁止卡扣、仪器仪表的翻盖铰接锁止结构，也可作为小型工装夹具的快速压紧件使用，替代传统的螺栓紧固方式，大幅提升日常检修、换料过程中的操作效率，单次锁止与解锁动作仅需扳动结构件即可完成，无需额外工具辅助。

　　设计过程中优先考虑了安装边界的适配性，整体外轮廓的最大宽度控制在35mm以内，最大高度控制在50mm以内，厚度选取2mm冷轧钢板作为加工基材，兼顾结构强度与自身弹性需求，所有弯折处的内圆角均设置为R0.5mm，避免弯折加工时出现应力集中导致的开裂问题。结构的摆动行程通过上部铰接孔与下部卡槽的相对位置计算确定，锁止状态下卡槽与被卡杆件的接触长度不小于5mm，保证锁止状态下的接触面积足够，承受100N以内的横向拉力时不会出现脱开情况。铰接端的单耳结构厚度与主体板材厚度一致，配套的固定基座双耳片间隙比单耳厚度大0.1mm，装配后铰接处的轴向窜动量控制在0.1mm以内，保证摆动过程的平顺性。

　　表面处理采用常规的发黑处理即可满足普通室内使用场景的防锈需求，若用于潮湿或有腐蚀的工况，可更换为镀锌或喷塑处理，不影响整体结构的装配尺寸。建模过程中所有冲裁孔、弯折边的参数均符合钣金加工的工艺要求，不存在无法一次冲压成型的倒扣结构，无需后续二次机加工即可完成批量生产，有效控制加工成本。
