曲柄滑块直线驱动传动机构结构设计

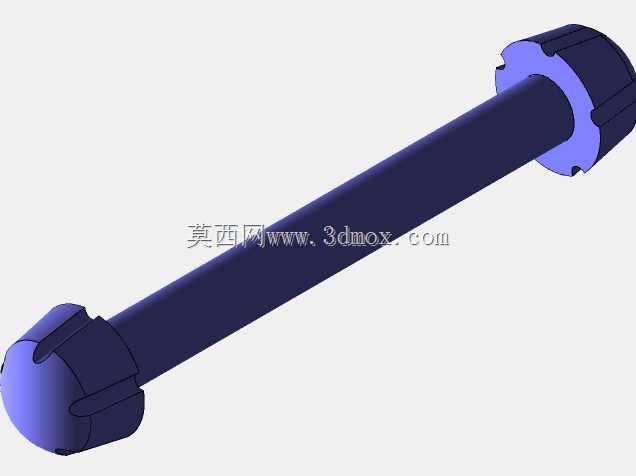

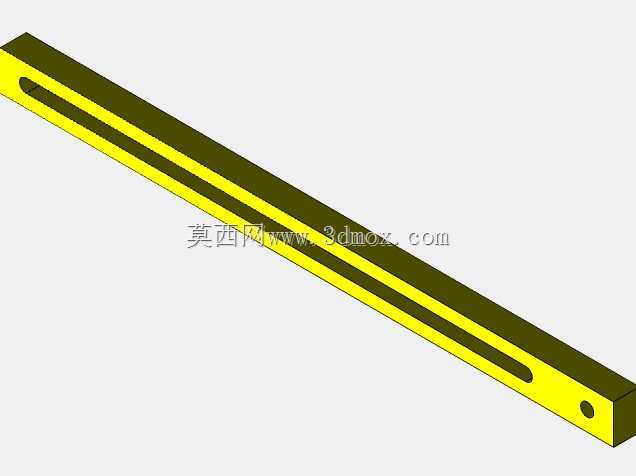

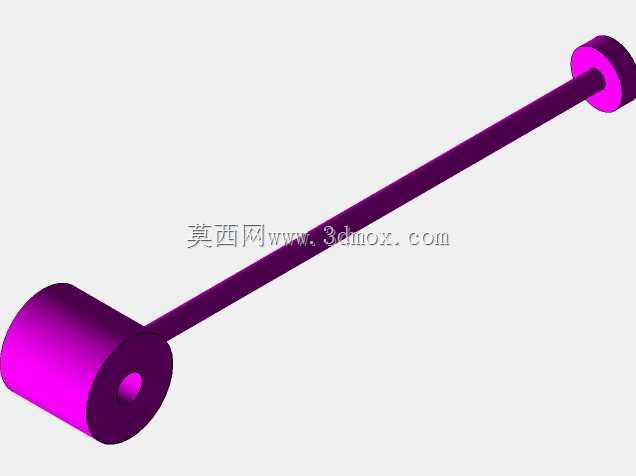

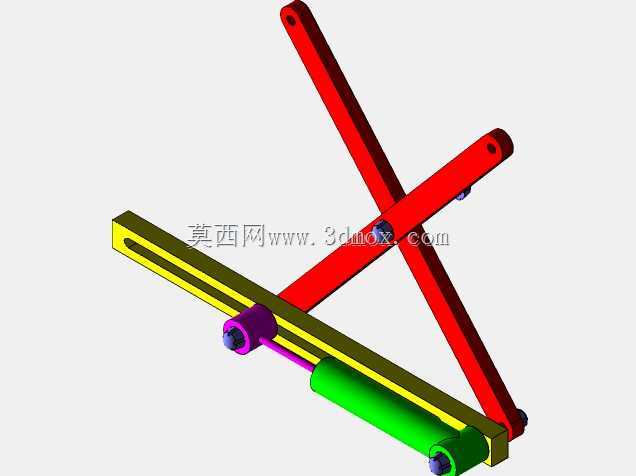

　　这套传动结构核心是将旋转动力转化为可控的直线往复输出，在轻工自动化送料、小型冲压执行端、包装设备推料工位这类需要短行程直线动作的场景里适配性极强，相比齿轮齿条传动，它的结构件加工难度更低，装配公差容忍度更高，不需要高精度的导轨磨削工序就能实现稳定的往复动作。从结构布局来看，红色交叉杆件承担曲柄与摆杆的复合作用，铰接点的位置直接决定了滑块的行程范围，设计时优先把铰接轴的同轴度公差控制在0.02mm以内，避免运动过程中出现卡滞，长条形滑槽的内壁粗糙度要达到Ra1.6，减少紫色滑块往复滑动时的摩擦损耗，绿色的缸体部分作为直线运动的导向与动力衔接端，既可以直接对接气动推杆的输出端，也能作为手动调节的执行端使用。

　　设计过程中没有采用复杂的轴承嵌套结构，所有铰接位置都采用轴套配合，降低后期维护的替换成本，安装边界上，整个机构的固定端集中在滑槽的底部安装面，只需要四个M6的螺栓孔就能完成整机固定，不需要额外设计复杂的安装支架，横向最大伸展尺寸控制在220mm以内，收拢状态下的纵向高度不超过80mm，能嵌入到紧凑的设备内部工位。在实际工况适配中，这套机构可以通过调整红色杆件上铰接点的安装位置，灵活改变滑块的输出行程，不需要重新加工整套结构件，就能适配不同行程需求的工位，滑槽的侧壁预留了润滑脂注油孔，日常维护时不需要拆解机构就能完成摩擦面的润滑，紫色滑块与滑槽的配合间隙控制在0.05mm到0.1mm之间，既不会因为间隙过大出现运动晃动，

　　也不会因为间隙过小在热胀状态下出现卡死问题。绿色的执行端端部设计了标准的外螺纹接口，可以直接对接推头、压头、夹具这类不同的执行末端，不需要额外设计转接件，红色杆件的端部铰接孔做了沉头处理，装配后螺栓头不会突出杆件表面，避免运动过程中与周边结构发生干涉。整套结构的运动逻辑是通过红色杆件的摆动，带动紫色滑块沿黄色滑槽做直线往复运动，相比传统的单臂曲柄滑块结构，交叉式的杆件布局能让机构的受力更均衡，运动过程中的侧向力更小，能降低滑槽内壁的偏磨概率，延长整套机构的无故障运行时长。
