杆类工件侧向定位夹持工装结构

　　这套夹持结构主要面向机加工、检测工位里的长圆杆类工件侧向装夹需求，常见于仪表零件加工工序、传感器装配工位、小型轴类零件的钻孔与检测辅助定位场景。实际产线里，细长圆杆工件如果直接平放压紧，很容易在压紧力作用下出现弯曲变形，或者因为轴向没有限位导致加工过程中工件窜动，这套结构通过L型基座提供稳定支撑，侧向设置带锁紧轮的夹持块，从工件径向施加夹持力，既可以限制圆杆的径向位移，也能通过夹持块端面给工件提供轴向定位基准，避免加工过程中工件出现轴向滑移。

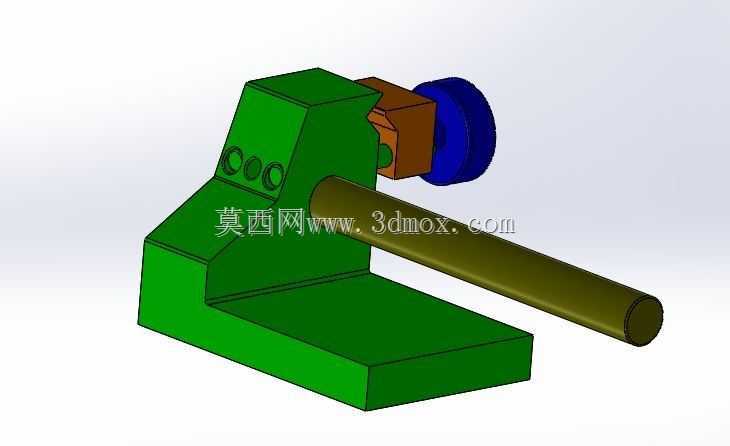

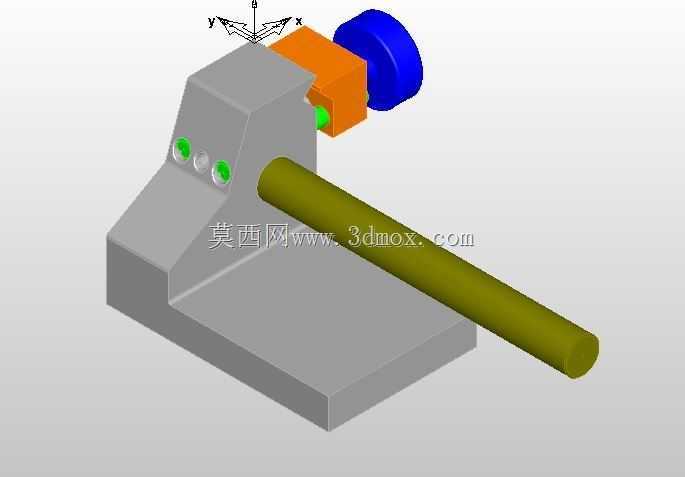

　　从结构布局来看，L型立式基座底部为整块矩形安装底板，底板平面可直接贴合机床工作台、检测平台的T型槽台面，通过压板或者螺栓完成基座固定，基座立板部分做了斜向加强过渡，在控制整体重量的同时提升立板的抗倾覆能力，立板朝向工件的一侧加工出安装平面，用来装配夹持块与锁紧组件。夹持块采用分体式结构，与工件接触的部位开设适配圆杆外径的弧形槽，夹持时弧形面可以和圆杆外圆形成更大的接触面积，相比单点顶紧结构，不会在工件表面留下明显压痕，也能分散夹持应力，降低薄壁杆件装夹变形的概率。

　　锁紧端采用大直径手轮结构，操作人员无需额外扳手即可手动完成锁紧与松开动作，手轮与夹持块之间通过螺纹副传递锁紧力，螺纹段做了足够的啮合长度设计，保证锁紧时不会出现滑牙，同时可以通过旋转手轮微调夹持行程，适配一定外径公差范围内的不同圆杆工件。长圆杆工件从基座立板的横向通孔中穿过，通孔内径比工件最大适配外径留出合理间隙，既方便工件快速穿入定位，也不会因为间隙过大导致工件装夹后出现下垂偏摆。

　　设计过程中需要重点控制几个安装边界尺寸：底部安装底板的长宽尺寸决定了整套工装在工作台面上的占用空间，立板高度需要保证工件穿入后中心高与加工主轴、检测探头的作业高度匹配，横向通孔的轴线与底板安装面的平行度公差需要严格控制，避免工件装夹后出现倾斜，直接影响后续加工的孔位同轴度或者检测数据准确性。立板上预留的三个小孔可用于安装定位销或者辅助检测元件，也可根据工位需求加装行程开关，用来判断工件是否穿入到位。整套结构没有复杂的传动部件，日常维护只需要定期清洁螺纹副与夹持接触面，即可长期保持装夹精度，非常适合多品种小批量的杆类零件加工、装配工位使用，更换不同内径的夹持块即可快速切换适配不同规格的工件，无需重新加工整套基座。
