立式螺旋导流传感探测杆结构设计

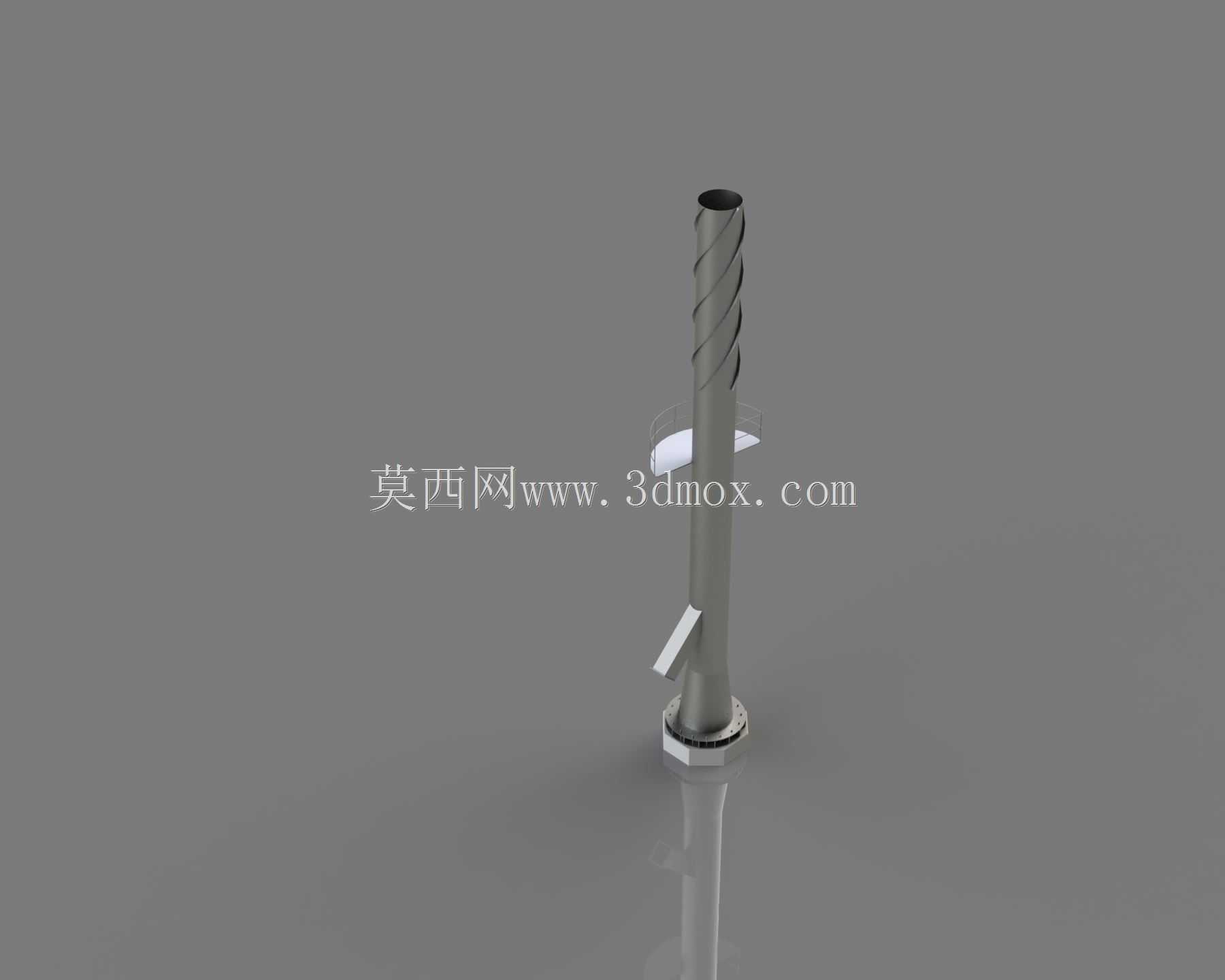

　　该立式探测杆件以细长金属圆管作为主体承力结构，杆身外侧加工连续螺旋导向槽，可在流体浸入工况下引导介质沿杆体表面形成稳定旋流，降低横向紊流对检测端的直接冲击，同时减少杂质在杆壁局部附着堆积的概率。底部采用六角法兰锁紧结构，法兰端面预留密封贴合面，安装时可配合密封垫片压紧在设备罐体、工艺管道或检测支架的安装座上，六角结构可供标准扳手施加锁紧扭矩，保证装配后杆体垂直度与连接刚性，避免长期受流体扰动出现松动偏移。杆体中下部设置侧向凸块，可作为轴向定位或周向止挡结构，在穿装到位后与安装座限位面贴合，控制杆体伸入被测腔体的有效深度；中上部附带薄翼状凸起，能够在旋流场中起到辅助整流作用，同时可作为布线或附加检测元件的固定依托。

　　顶端为开口式管端结构，内部空腔可容纳传感芯体、信号引线或温敏检测元件，螺旋槽沿杆身轴向延伸至靠近顶端区域，既可以通过增大换热接触面积提升温度类检测的响应速度，也能在粘度、液位或流速探测场景中强化介质与杆体表面的接触均匀性。从安装边界看，整体占用空间以杆体轴线为中心呈细长柱状，底部法兰直径大于杆身，安装时需在安装面板上预留对应穿杆孔与法兰压紧空间，侧向伸出结构要求周边保留足够间隙，避免与罐体内壁、搅拌部件或管道内其他构件发生干涉。设计过程中优先保证杆体直线度与表面连续性，螺旋槽的导程、槽深以及凸起位置均围绕流体走向和检测稳定性确定，没有多余装饰性结构。这类杆件常见于流体工况下的参数采集环节，可嵌入罐体、管路或实验装置中，用于承载传感单元并完成与介质的直接交互，结构形式兼顾了安装可靠性、介质导流能力以及内部元件布置空间，适合在需要立式插入检测的设备中作为传感安装载体使用。
