班达塞维西奥佩萨多运输公司350吨小时输送系统

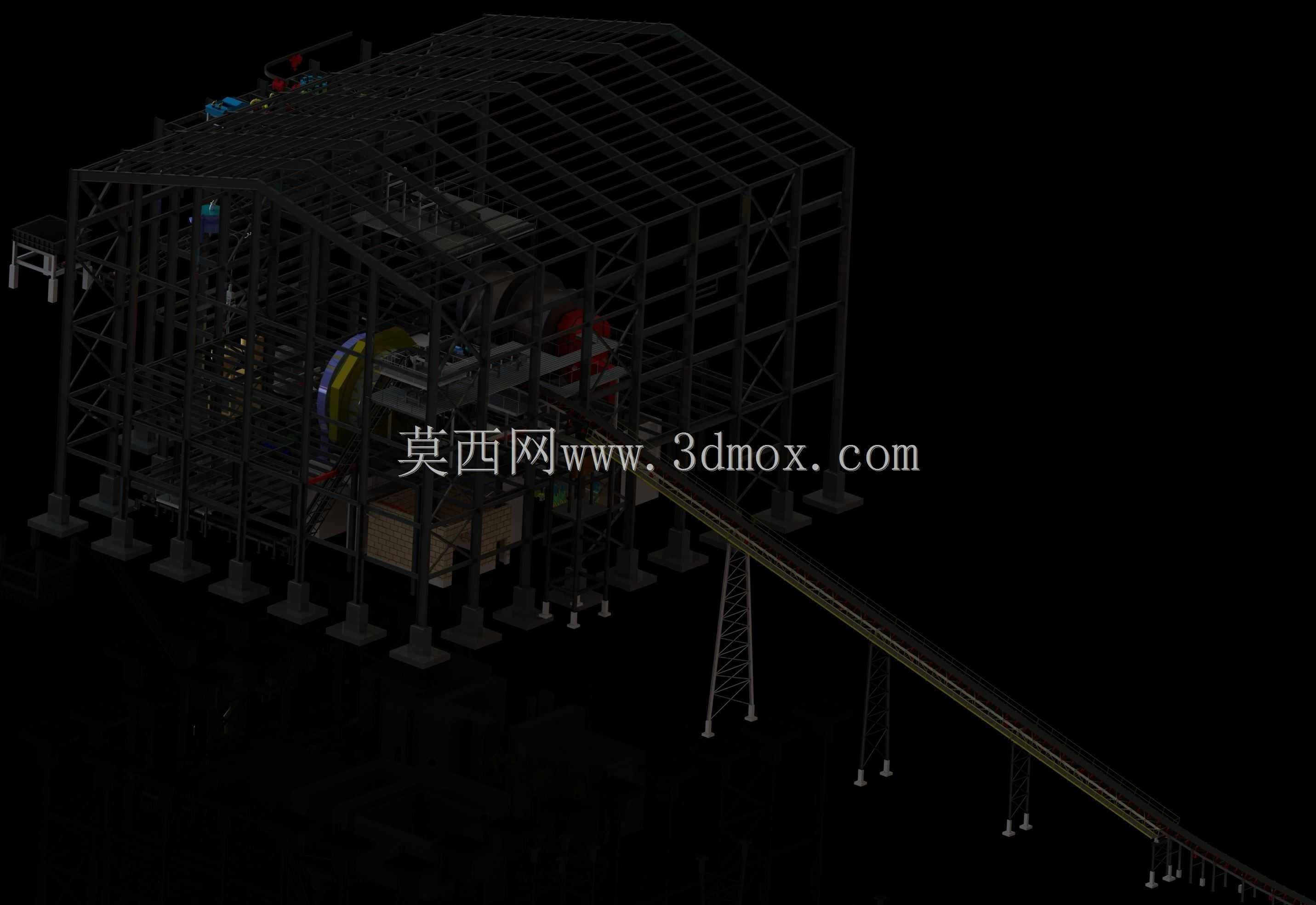

　　该套输送系统面向大宗散料连续转运工况设计，整体采用长距离带式输送加封闭钢架围护的布局形式，能够在厂区、矿区或中转料场之间完成高吞吐量的物料转移作业。系统核心输送段沿地面支墩与中部支架架空敷设，既减少了对地面通行空间的占用，也便于在输送路径下方布置巡检通道、排水设施及其他辅助管线。封闭钢架结构沿输送通道全程延伸，可对输送带及托辊组形成侧向与顶部防护，降低风载、雨雪、落料飞溅对运行过程的干扰，同时改善作业区域的安全边界。从三维结构看，设备主体包含头部驱动区段、中部承载段、尾部张紧区段以及支撑刚架。头部区域集中布置驱动单元、滚筒组、护罩及卸料结构，物料经头部滚筒转向后完成卸料；中部段以等距支腿和纵梁构成连续支撑，托辊组按槽形布置，

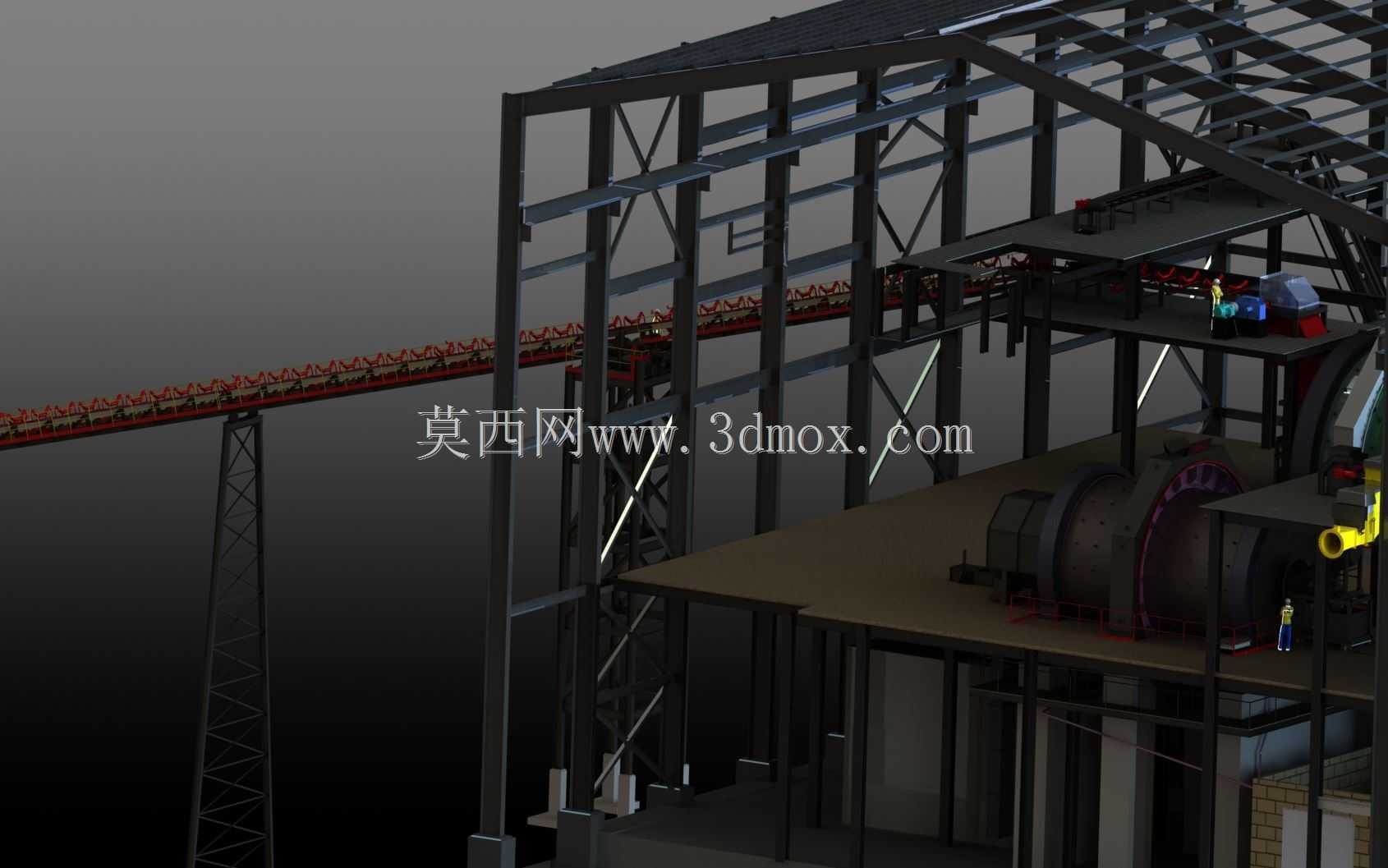

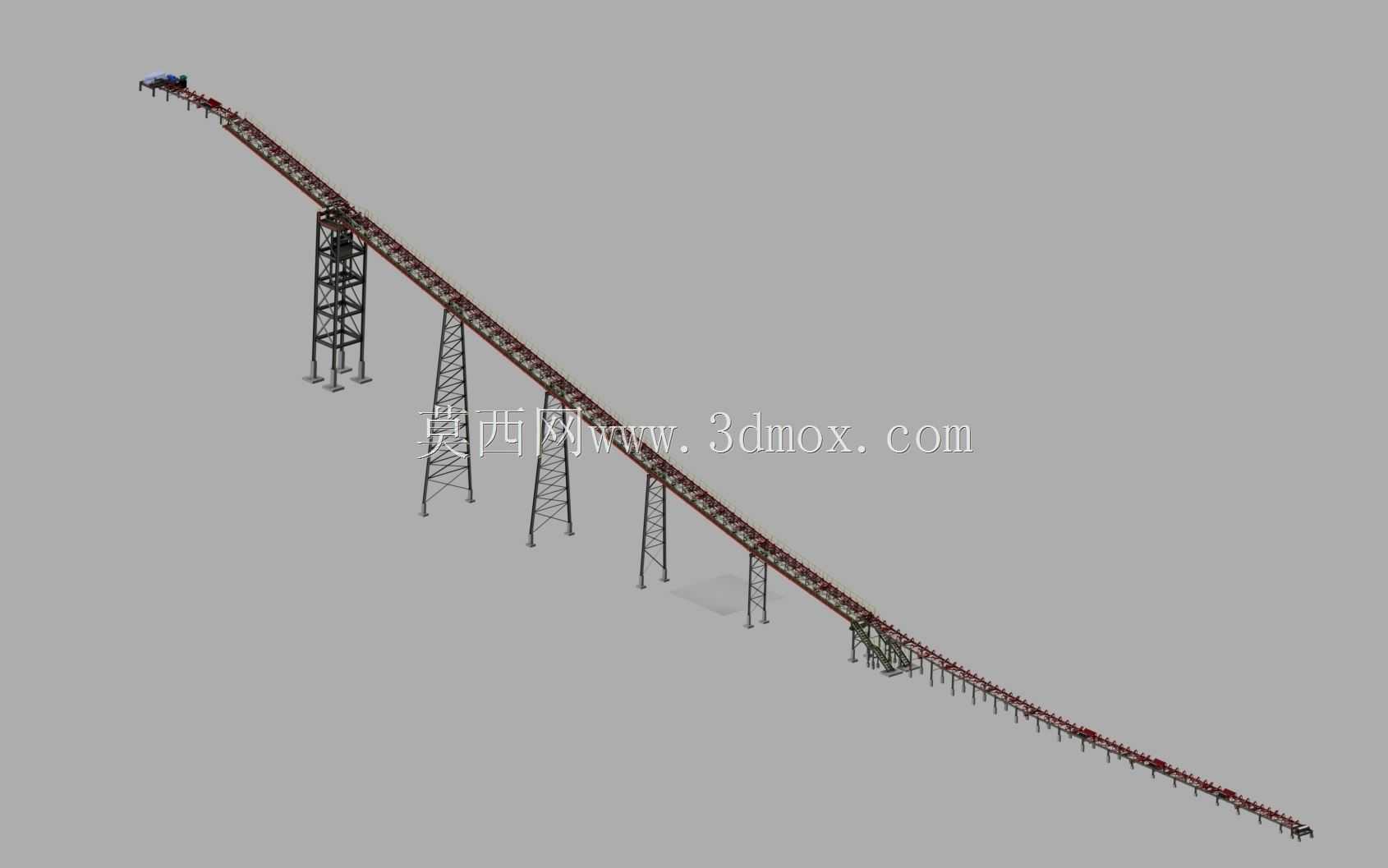

　　以保证散料在带面形成稳定截面，减少跑偏与撒料；尾部区域承担受料与张紧功能，可通过张紧机构调节输送带初张力，补偿带体伸长并维持驱动滚筒所需的包角摩擦力。设计上优先考虑重载与连续运行条件。钢架立柱采用独立基础支墩，荷载通过立柱传递至地基，适合处理矿石、煤炭、砂石、粮谷等流动性散料。输送廊道的宽度、净空与支腿间距依据通行检修、托辊更换、带面维护及防洒落要求确定，侧面防护与走道位置预留了人员接近转动部件的安全距离。带式输送路径在三维模型中呈现明确的空间走向，支架高度随地形与卸料点变化，中部高耸支架用于跨越道路或地形起伏段，端部钢架则形成相对封闭的机房式空间，便于安装驱动、除尘及防护设施。模型对滚筒、托辊、支架、走台、护栏、

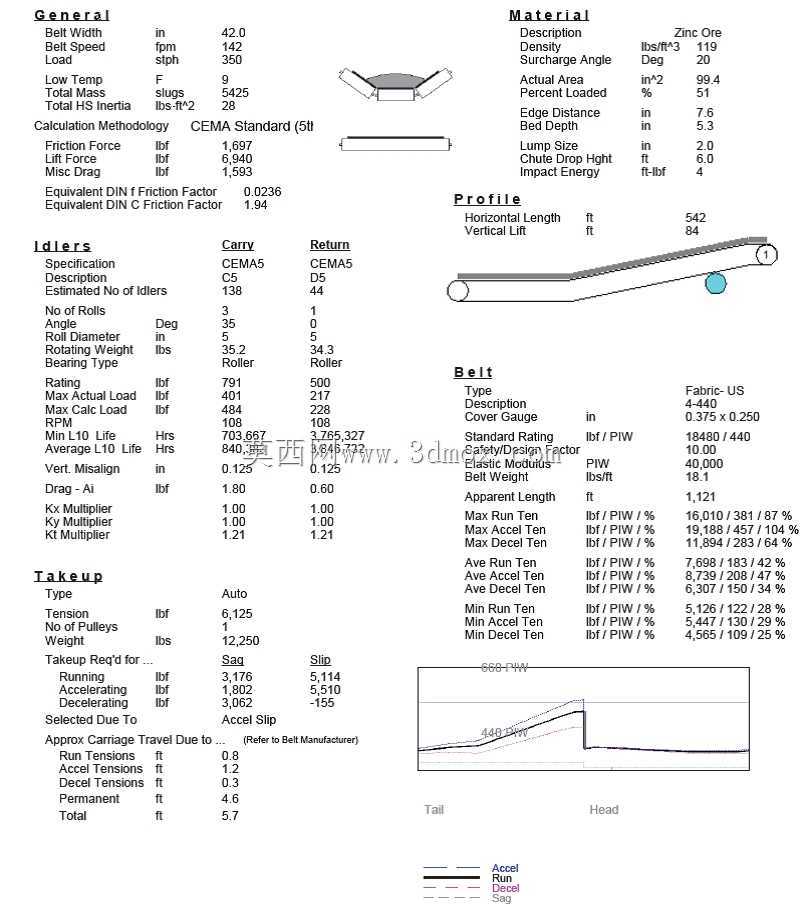

　　受料及卸料结构均有完整表达，结构层级清晰，可直接用于布置校核、干涉检查和安装边界确认。在实际选型与布置时，需要结合物料粒度、堆积密度、磨琢性、含水率以及输送倾角确定带速、带宽和槽角，同时校核驱动功率、启动张力、制动工况与张紧行程。钢架基础需根据设备总重、输送带张力、风荷载与地震作用进行核算，支架间距应避免带面垂度过大并保证托辊寿命。头部卸料点应结合下游设备受料位置设置导流和缓冲结构，尾部受料点应控制落料对带面的冲击，必要时增加缓冲床、导料槽和密封除尘接口。该模型完整呈现了长距离重型输送系统从支撑结构到输送本体的空间关系，适用于散料输送方案论证、厂区管线协同、钢结构预制与现场安装指导，也可作为类似输送项目进行参数化改型和布局优化的参考基础。
