工业管路旁路集成处理装置结构设计

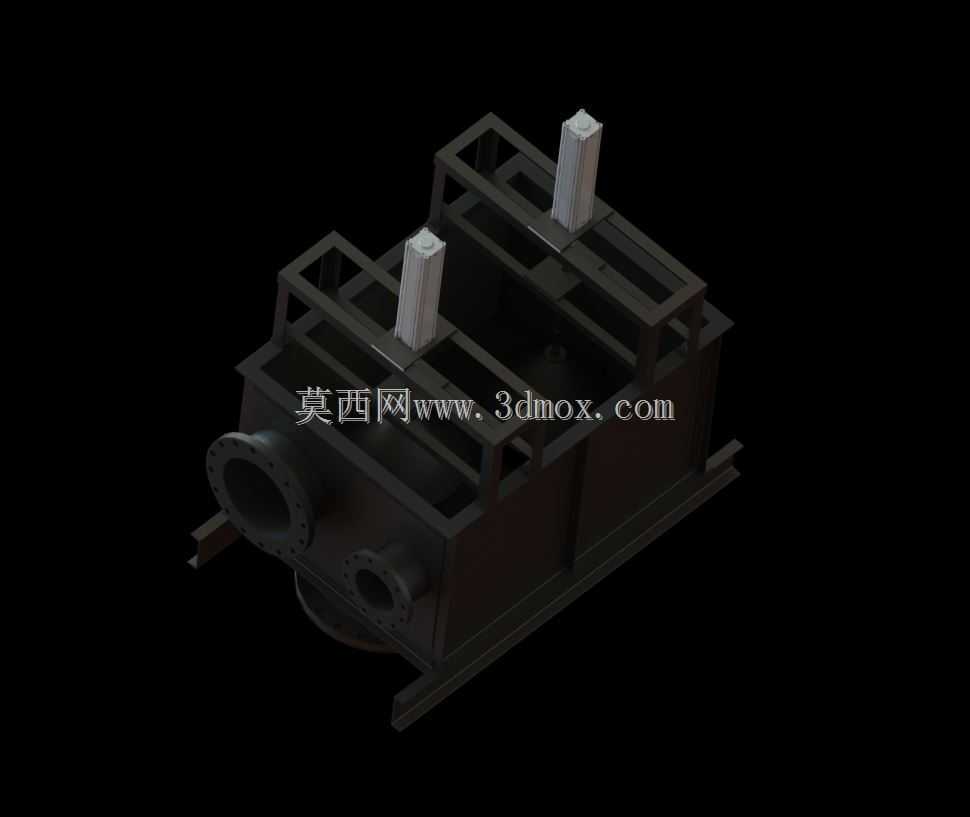

　　这套旁路集成装置的三维结构，主要面向工业流体管路的旁通处理工位，常见于化工循环水系统、暖通换热支路、中小型生产工艺的流体分流管控场景，核心作用是在不切断主管道运行的前提下，完成支路介质的导流、暂存与参数监测，也可作为过滤、泄压、取样功能的集成载体，适配主管道不停机检修、支路工况调整的实际生产需求。从整体结构来看，装置采用方管焊接成型的一体式框架作为承载主体，框架的横竖杆件排布完全围绕内部罐体的承重需求设计，底部预留了整圈安装支脚，支脚表面加工有对应的螺栓过孔，可直接与现场的设备基础或者型钢平台完成固定，安装边界的长宽尺寸以罐体法兰的外接轮廓为基准向外预留了操作空间，侧面的主法兰接口与主管道旁路的对接位置保持同一轴心高度，

　　无需额外加装变径弯头即可完成管路对接，大幅降低现场配管的施工难度。框架顶部竖立安装的两个柱状执行元件，可根据实际工况选配气动推杆或者电动控制阀，执行件的安装座直接焊接在顶部框架的横梁上，安装面经过铣平处理保证执行件的垂直度，避免动作过程中出现侧向卡滞。装置核心的承压罐体侧面设置了大口径主对接法兰与小口径辅助接口，大口径法兰负责旁路介质的主通路进出，小口径接口可分别接入压力传感器、取样管路或者泄压管路，罐体底部也预留了排污接口，方便停机时排空内部残留介质。设计阶段优先把管路接口的操作侧朝向框架的开放面，所有法兰的螺栓拆装空间都预留了足够的扳手操作行程，日常维护时无需拆解外围框架即可完成密封垫更换、阀门检修等操作。

　　框架的杆件排布同时兼顾了吊装转运的需求，顶部横梁的承重能力经过核算，可直接挂载吊具完成整台设备的车间转运与现场就位，无需额外制作临时吊具。罐体与框架之间采用限位支座加可调紧固件的连接方式，既可以约束罐体运行过程中的轴向与径向位移，也能补偿管路温度变化带来的微量形变，避免硬连接产生的应力直接作用在罐体焊缝上。整套结构没有多余的装饰性设计，所有型材规格、板厚选型都匹配对应工况的承压与承重要求，三维建模过程中所有配合面、安装孔位都按照实际加工公差进行匹配，可直接作为生产出图、装配指导的结构依据，也能用于管路布局阶段的干涉校验，提前预判现场安装可能出现的空间冲突问题。
