卡洪德斯卡尔莫利诺凹陷槽体结构

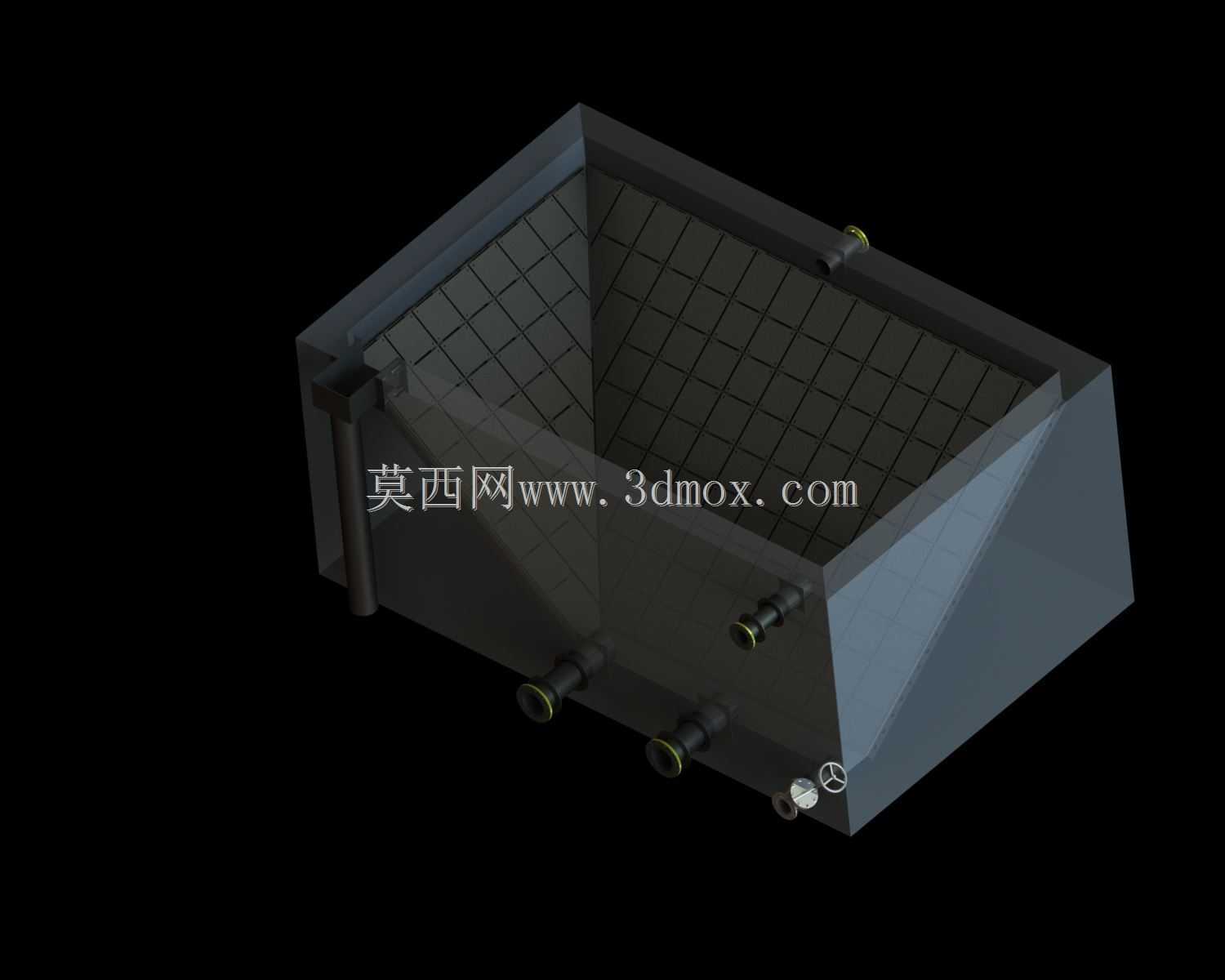

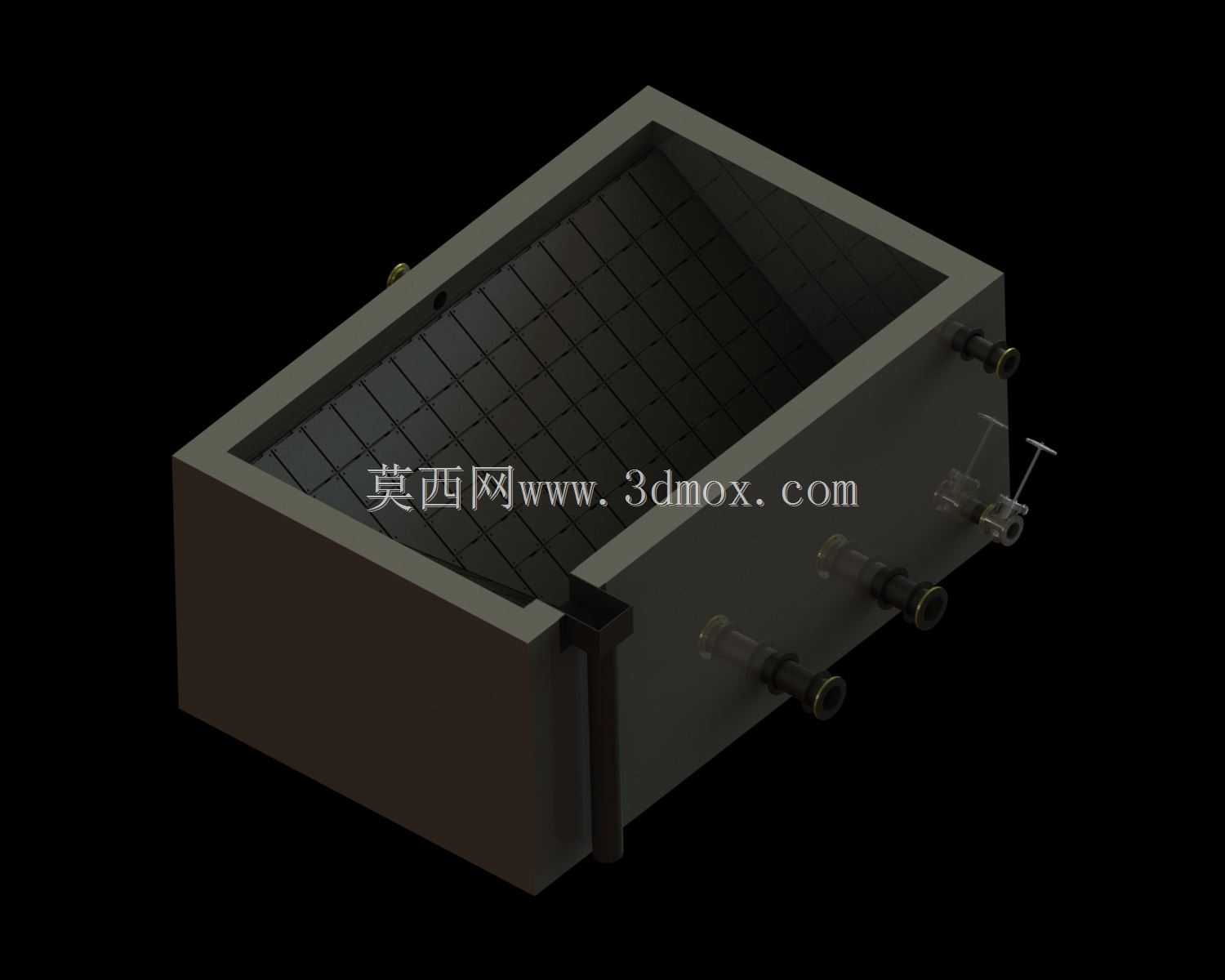

　　该模型呈现的是一种带内部凹陷阵列的敞口槽体结构，整体由矩形外框、深腔底面、侧壁接管和外侧夹持件组成，适合用于流体暂存、介质浸润、实验工装或小型工艺单元的壳体方案。槽体内部并非简单光面，而是布置了规则的方格状凹陷，这些凹陷既可以改变腔体内表面的接触状态，也能在液体流动时形成局部扰流，减少颗粒在底面的直线滑移，同时提高槽体底板的刚性，降低大面积薄板在承压或温差变化下的鼓胀变形。侧壁上的多个接管沿不同高度和位置分布，可分别承担进液、排液、溢流、取样或传感器安装功能。接口采用外伸短管形式，端部预留连接边界，便于后期与软管、快接头、法兰或阀组对接；不同高度的接口组合能够实现液位控制、循环导流和底部排空，避免单一出口造成的死角淤积。

　　敞口边缘做了加厚边框处理，这一结构在实际加工中相当于槽口加强筋，可提升上沿抗扭能力，也为上盖、观察框、防护网或附加支架提供安装面。外侧的块状夹持件位于槽体长边一侧，形态类似快压支座或定位卡座，说明该槽体在使用中可能需要频繁与外部机架定位、锁紧或整体抽拉。设计时需要重点控制夹持件与槽壁之间的连接强度，若采用焊接，应在转角处留出焊缝空间并避免应力集中；若采用螺栓连接，则需在壁厚不足处增加补强板，防止锁紧时侧壁局部凹陷。从安装边界看，该设备属于矩形落地或机架嵌入结构，底面应保持平面度，四周需预留接管操作空间，尤其是侧向接口与墙面、相邻设备之间要留出扳手和管路弯曲半径。槽体深度较大，内部净宽与外长比例接近工艺槽常见范围，

　　选型时不能只看外形占位，还要核算满载介质后的总重量以及支撑点受力。若用于腐蚀性介质，内壁凹陷处会增加涂装或衬层施工难度，尖角位置容易残留气泡和积液，结构深化时可将方格棱边做小圆角过渡；若用于混凝土、浆料或含固液体，底部坡度和最低排出口位置比外观阵列更关键，模型中侧壁低位接口可作为排空参考，但实际投产仍需结合介质沉降特性复核。整体建模思路以壳体抽厚、阵列凹陷、接口复制和局部装配为主，结构逻辑清晰，能够直接用于干涉检查、管路预布局和机架开孔确认。
