三十立方立式常压储液罐体结构

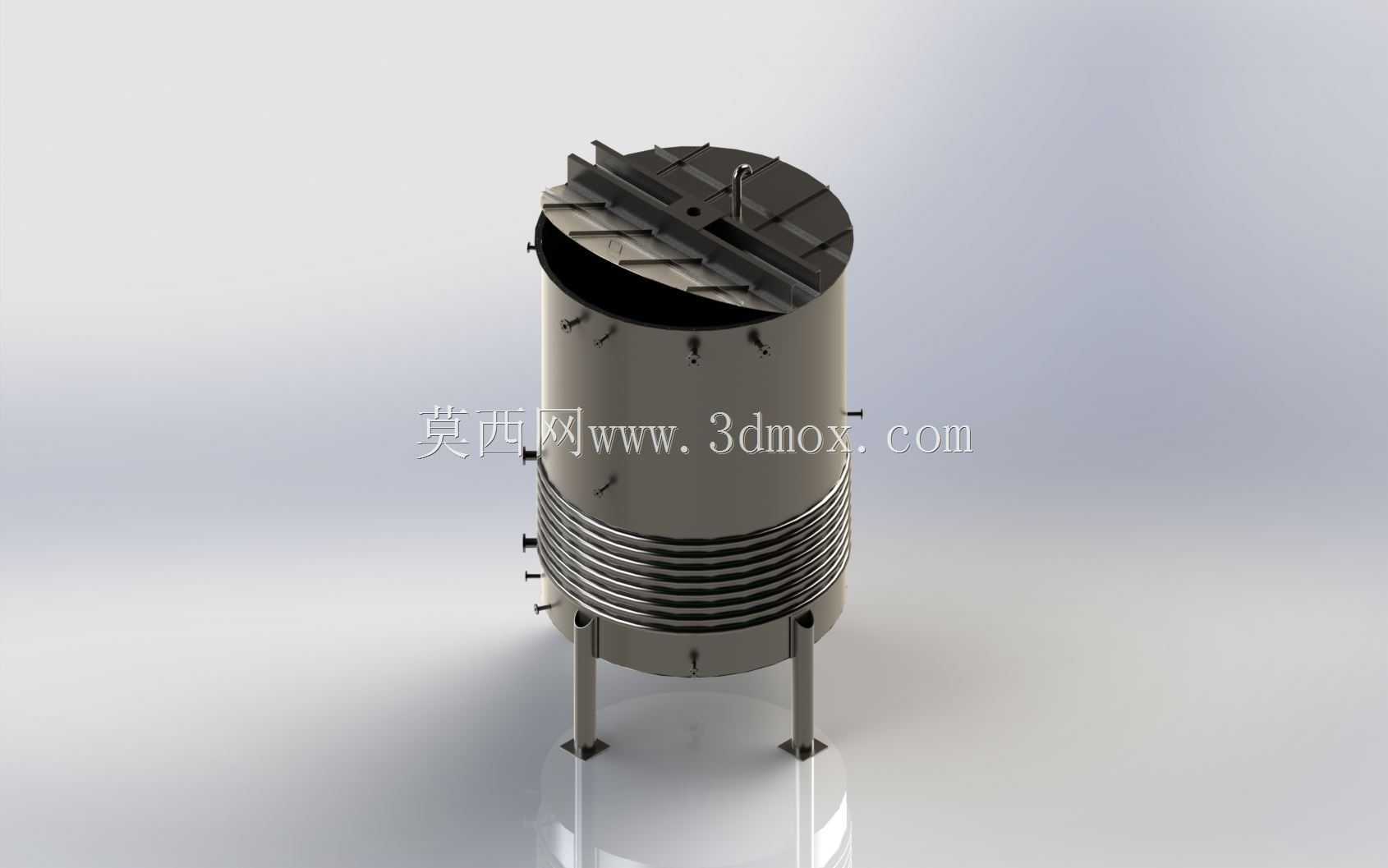

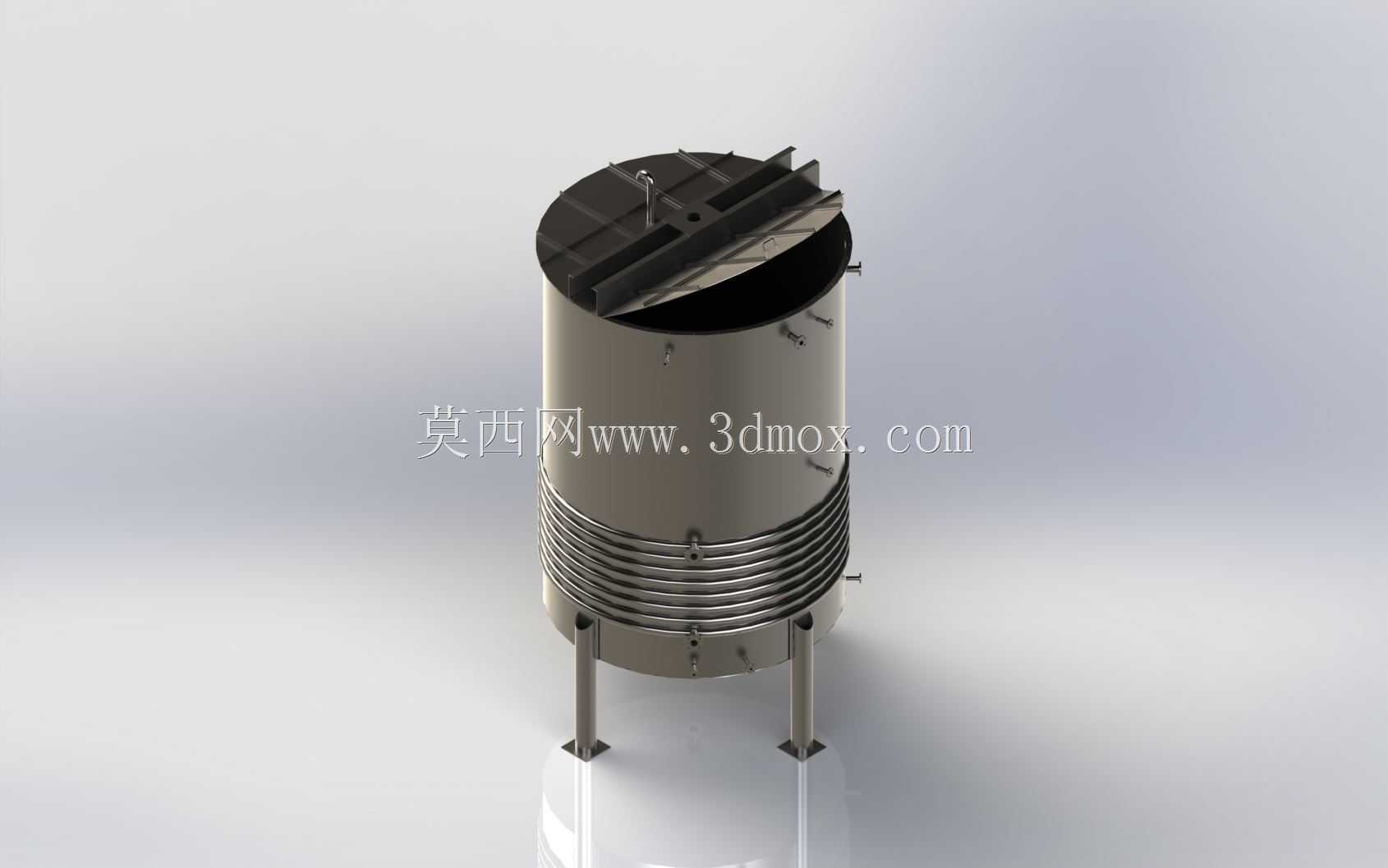

　　该模型呈现的是一台立式圆柱形储液罐体，主体采用直筒段加上下封头的组合形式，适合在化工、食品饮料、水处理以及中小型生产车间中作为中间缓存、配料静置或成品暂存设备使用。罐体支腿将筒体抬离地面，底部留出排净、接管和人员检修空间，这种布置在厂房面积紧张、又需要底部出料的工况中比较常见。从结构上看，筒体外部设置多圈环形加强或换热结构，既可用于提高薄壁筒体在满载工况下的刚性，也可作为半管夹套或外盘管通道，在需要控温的物料储存过程中通入冷热介质，使罐内介质温度保持在工艺允许范围内。顶部区域布置了人孔、检修平台或栏杆类结构，便于人员进入内部检查、清洗和更换内件；顶部还预留了接管位置，可根据实际工艺配置进料、呼吸、排气、仪表、安全附件等接口。

　　罐壁侧面分布有多个侧向管口，能够满足液位测量、温度检测、取样、回流、侧进式搅拌预安装或备用接口扩展等需求。设计思路上，这类罐体优先保证容积利用率和制造可行性。直筒段几何规则，板材展开和卷制难度较低；封头与筒体采用环向连接，焊缝布置集中，便于无损检测和后期防腐处理。支腿位置与下封头受力区相配合，可将满载时的垂直载荷、物料晃动产生的附加载荷以及地震、风载等组合作用传递到基础预埋件上。安装时需要核对支腿中心圆直径、地脚螺栓孔距、罐体总高以及顶部操作空间，尤其要确认上方吊装和检修净空，避免与厂房梁、管线桥架发生干涉。侧面接管的方位应在就位前结合管线综合布置进行旋转调整，底部排净口应位于操作面可接近的一侧，并保证阀件安装后仍有足够拆装距离。

　　若用于带温工况，外夹套区域还需考虑介质进出口的管道柔性，减少热胀冷缩对接口的附加弯矩。模型对筒体、封头、支腿、顶部附件和外部环向结构均做了较完整的表达，可用于方案阶段的设备布置、管口方位校核、钢结构平台匹配以及与前后工序的空间碰撞检查。对于结构设计人员来说，可在此基础上继续细化壁厚计算、补强圈、垫板、连接板和标准件选型；对于设备选型人员，则可依据安装边界判断该立式储罐在目标车间中的布置可行性，并进一步确认接管等级、密封形式和支座承载条件。
