工业立式敞口带盖储料箱体结构

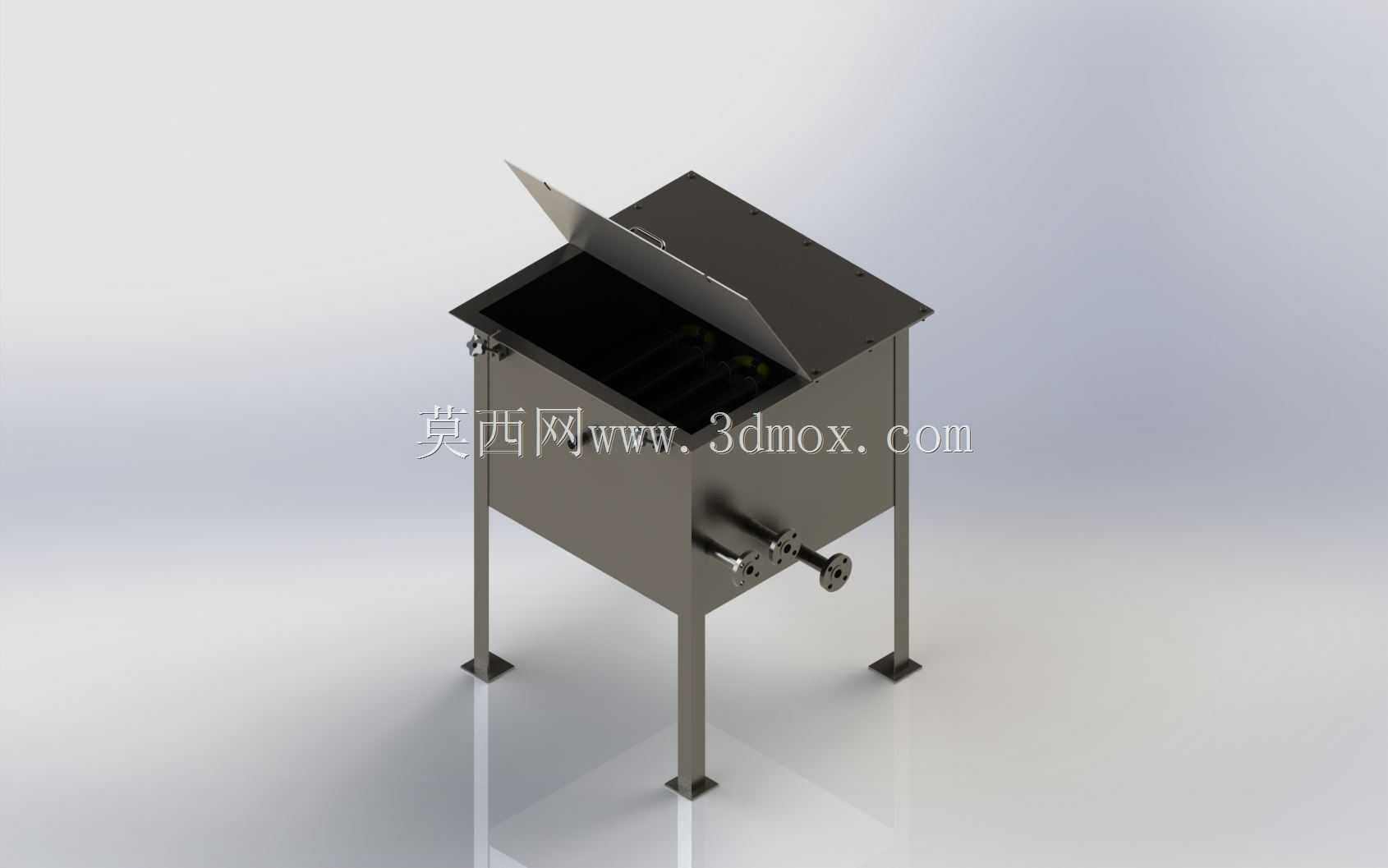

　　该立式储料箱体的三维结构，在中小型物料暂存、工序间中转、废液收集、小型配料工位中十分常见，整体采用方箱主体加四点支撑的布局，能在有限占地内提供规整的储纳空间，支腿将箱体抬离地面，既给底部管路、阀门预留操作空间，也避免箱底直接接触地面积水、杂物，适配车间常规地坪的安装条件。

　　箱体顶部配置可向上翻启的平盖，盖体与箱沿通过铰接结构连接，闭合后可遮挡敞口，减少粉尘落入、物料挥发或异物侵入；开盖状态下可直接进行人工投料、清理内腔、观测料位，盖体翻开后的仰角经过限位，不会过度后仰干扰周边管线。箱身侧壁下部预留外伸接口，接口端部带法兰连接位，可对接出料管路、排污阀或者液位检测元件，接口位置贴近箱底下沿，能最大限度排净箱内积存介质，减少残料滞留。

　　四条支腿从箱体底角向下延伸，底端配置方形地脚板，地脚板上预留安装孔，可通过膨胀螺栓与地面固定，抵消满载时的重心偏移；支腿与箱底的连接位置做了加强过渡，避免长期承重后焊缝处出现应力开裂。箱体外形为规整立方体，安装边界清晰，周边仅需预留开盖操作空间、侧方阀门操作距离以及管路接驳余量，不需要额外的复杂土建基础，就能直接布置在生产线旁、化验室边角或者维修工位区域。

　　从结构设计逻辑来看，方箱造型相比同容积圆罐更易贴合墙面、并排布置，空间利用率更高，平板外壁也便于后续加装液位计、铭牌、保温层或者伴热组件。箱体内壁无多余凸起，清理时可直接从顶部敞口伸入操作，不存在难以清洁的死角；侧壁接口的高度经过权衡，既保证出料顺畅，也不会因位置过低导致阀门安装后与支腿、地面发生干涉。这类箱体可根据实际存储介质调整板材厚度、密封形式与接口规格，三维模型完整还原了支腿、地脚、翻盖、铰接位、侧方法兰的相对位置与装配关系，结构工程师可直接在此基础上调整容积、变更接口方位、追加加强筋或者配套附件，快速完成不同工况下的定制化改型，也能直接用于生成工程图、核算材料用量与预制焊接工装。
