120吨容量球料储料斗结构设计

　　该储料装置针对散状球状物料的中转存储需求设计，额定容纳能力对应120吨级球料堆放，常见于矿山磨矿工段、建材原料预处理、冶金球团缓存这类需要连续供料的生产场景，作为上游破碎/造球设备与下游输送、研磨工序之间的缓冲单元，抵消前后工序的产能波动，避免生产线因短时来料不均出现断料或溢料问题。

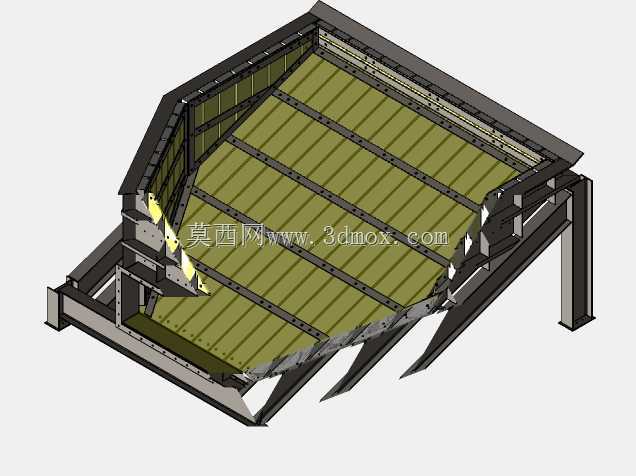

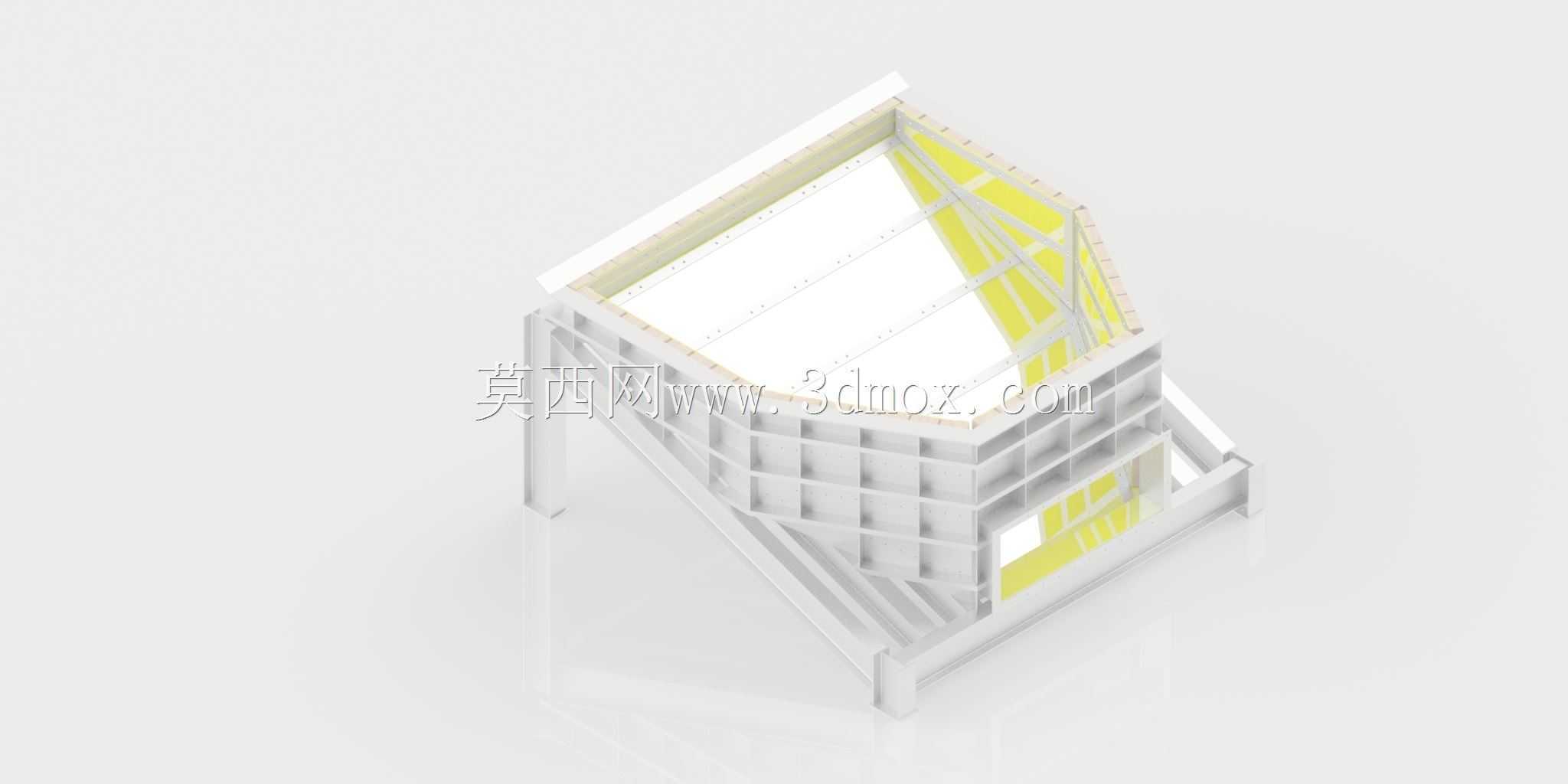

　　整体采用上部敞口接料、下部斜壁导料的斗式结构，侧壁设置密集的横竖加强筋格构，从三维结构中可清晰看到筋板沿料斗高度方向分层布置，横向筋板与竖向肋板交叉形成网格承力体系，将物料侧压力均匀传递至底部支撑框架。料斗内侧设置的导流衬板区域采用差异化配色标识，对应高磨损区段的耐磨衬板安装位，实际生产中可根据物料磨琢性更换高锰钢或耐磨橡胶衬板，无需整体更换料斗本体，降低后期维护成本。

　　支撑腿采用型钢焊接成框式机架，四条主支撑腿向外延展形成稳定的安装 footprint，底部预留地脚螺栓连接界面，安装时需匹配土建基础的预埋钢板位置，基础承载能力需覆盖满料状态下的总载荷，同时预留一定的动载余量抵消进料时的冲击。料斗下部的出料口对应给料设备的安装接口，可对接带式给料机、振动给料机等定量出料装置，斜壁倾角设计大于球状物料的自然安息角，确保物料依靠重力顺畅下滑，不会在斗壁形成积料死角。

　　从建模逻辑来看，该结构优先采用焊接钢结构的拆分建模思路，将壁板、加强筋、支撑框架、衬板固定座分别作为独立零件装配，既符合实际工厂的下料、焊接加工工序，也方便工程人员在选型阶段根据现场场地高度、进料设备的卸料高度调整料斗的整体高度与敞口尺寸。料斗顶部敞口边缘设置了一圈加厚的围边，既作为结构加强构件，也可作为现场安装安全护栏的附着基础，敞口尺寸可适配铲车直接卸料或者上游输送带的头部卸料轨迹，避免物料撒漏。

　　现场布局时需要在料斗周边预留检修通道，衬板更换、出料口设备维护都需要足够的操作空间，支撑框架的跨距设计也兼顾了下方给料设备的吊装与检修空间，不会出现支撑梁干涉设备维护的问题。格构式的侧壁设计在保证整体刚性的前提下，相比全厚板焊接结构有效控制了整体自重，降低了土建基础的载荷压力，同时筋板之间的空腔也可作为检修时的临时附着点，方便人员搭设临时检修平台。
