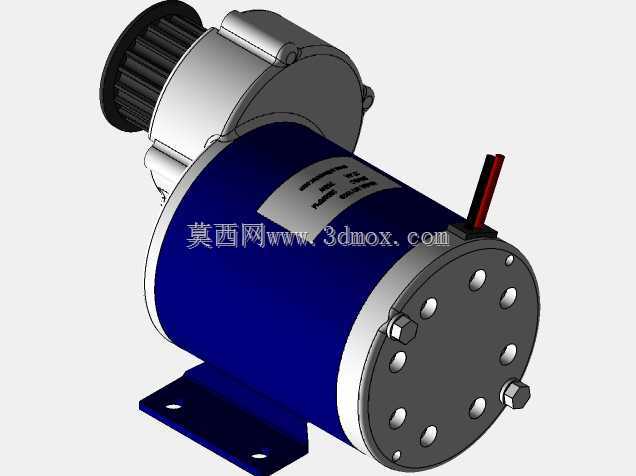

26V直流有刷减速驱动电机结构设计

　　这款低压直流驱动单元在小型电动代步设备、仓储轻型搬运台车、户外便携作业机具的动力系统中应用十分广泛，适配对供电电压有安全限制、需要短时大扭矩输出的移动作业场景，相比高压驱动方案，26V的供电等级在人员近距离操作的设备上具备更高的用电安全冗余，无需额外设置高压绝缘防护结构，能有效简化配套设备的电气安全设计流程。从结构设计逻辑来看，驱动端采用一体式集成减速箱的布局，输出轴端直接适配同步带轮安装位，省去了用户额外设计连接联轴器、过渡轴座的步骤，减速箱与电机主体采用止口定位加螺栓锁紧的连接方式，能保证传动齿轮组的啮合精度，降低长期运行下的齿轮偏磨风险。电机尾部的端盖采用周向均布螺栓的紧固结构，既方便后期更换碳刷时的拆装维护，

　　也能保证壳体内部的密封防护性能，出线端采用直接引出动力线的设计，预留了足够的线长冗余，方便用户根据自身设备的布线走向调整接线位置，无需额外拆解电机壳体改动内部走线。安装底座采用带两个长圆形安装孔的平板式结构，安装孔的间距设计适配多数轻型移动设备的安装梁标准尺寸，长圆孔的设计允许安装时存在一定的位置公差，降低配套机架的加工精度要求，安装面与电机轴线的平行度经过公差校核，能避免电机安装后出现输出轴与负载轴不同心引发的振动、轴承过早磨损问题。从实际使用的性能匹配角度，该电机的输出转速适配多数轻型移动设备的行走轮转速区间，不需要额外增加大减速比的二级传动结构，就能直接驱动负载运行，电机壳体的外径尺寸、整体轴向长度都控制在紧凑范围内，

　　能在空间受限的设备舱内完成布置，不会与周边的结构件、电气元件产生安装干涉。设计过程中针对碳刷磨损后的维护需求做了结构优化，尾部端盖拆卸后即可直接触及碳刷架组件，不需要拆解前端减速箱部分，能大幅降低后期维护的拆装工作量，减速箱内部的齿轮组采用润滑脂密封润滑结构，出厂时已预填适配工况的润滑脂，用户安装后无需额外加注润滑介质即可直接投入使用。输出轴的轴径、键槽尺寸都经过强度校核，能匹配额定功率下的扭矩输出需求，不会出现轴段扭转变形、键槽剪切失效的问题，壳体表面的喷塑层既具备基础的防锈耐腐蚀能力，也能在电机运行时辅助散热，保证持续工作状态下的温升处于合理区间，避免过热引发的绝缘层老化、磁钢退磁问题。
