桌面级PLA耗材丝状挤出成型装置结构

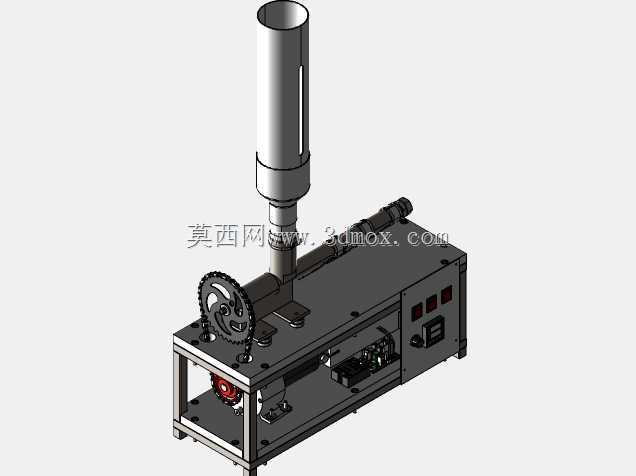

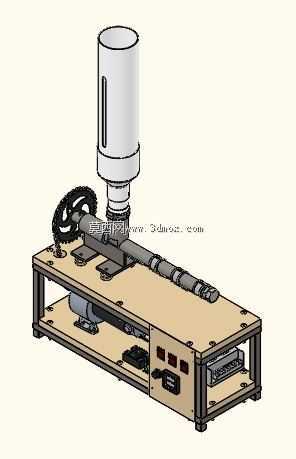

　　这套PLA丝状挤出成型装置，主要面向桌面级耗材制备、小型材料改性实验场景搭建，可适配实验室小批量配方验证、创客群体自制3D打印耗材的实际需求，也可作为教学场景中演示高分子熔融挤出工艺的实操载体。从结构布局来看，装置采用卧式机架搭配立式挤出料筒的排布方式，底部框架采用标准铝型材拼接成型，所有安装孔位均预留通用装配余量，既可以单独放置在实验台面上使用，也能通过底部预留的安装孔固定在流水线侧边作为在线供料单元使用，整体安装边界控制在400mm250mm550mm范围内，不会占用过多操作空间，适配常规实验室工作台、创客工坊操作台的台面承重与尺寸要求。

　　功能模块划分上，装置核心分为送料传动段、熔融加热段、控制交互段三个独立单元。送料传动段布置在机架前端，采用齿轮啮合的压紧送料结构，主动齿轮通过键连接固定在减速输出轴上，配套的从动压轮预留弹簧压紧调节余量，可根据PLA粒料熔融后的进料阻力调整压紧力，避免送料打滑或者压力过大导致的丝径波动；传动链路采用同步带搭配小型减速组件的方案，将驱动电机的高转速低扭矩输出转换为适合挤出送料的低转速大扭矩输出，传动部件全部布置在机架内部的安装板上，外侧预留透明观察窗位置，方便日常检查齿轮磨损、同步带张紧情况，不需要完全拆解机架就能完成常规维护操作。

　　熔融挤出段采用立式单筒结构，料筒内壁做抛光处理降低熔融PLA的流动阻力，料筒外侧分段布置加热圈安装位，可根据不同配方的PLA改性材料调整各段加热温度，实现进料段预热、中段熔融、均化段稳温的温度梯度控制，料筒顶部预留加料口，可直接投入PLA粒料，也可通过快接结构连接自动上料装置实现连续供料；料筒与下部机座的连接采用法兰定位结构，密封槽预留耐高温密封圈安装位置，避免熔融状态的PLA从连接缝隙溢出，挤出端可根据需求更换不同孔径的出料模头，适配1.75mm、3mm等常用规格3D打印耗材的丝径生产需求，模头与料筒的连接采用螺纹快拆结构，更换模头时不需要拆解整个料筒组件，大幅降低换产调整的时间成本。

　　控制交互段布置在机架侧端的立板上，预留温度显示表、转速调节旋钮、电源开关的安装位，所有控制元件的接线都通过机架内部的走线槽排布，避免线材外露造成的安全隐患，控制板安装位预留通用安装孔，可适配常规的挤出机温控模块，也可根据需求替换为带通讯功能的控制板，接入实验室的集中管控系统实现参数远程调整。

　　设计过程中充分考虑了小型挤出设备的实际使用痛点，所有易损件都采用标准件选型，送料齿轮、加热圈、密封件都能在常规五金渠道采购替换，不需要定制特殊配件；机架的拼接结构采用内六角螺栓连接，拆解重组不需要专用工装，方便用户根据自身需求拓展附加模块，比如在出料端加装丝径测量装置、冷却水槽、收卷机构，就能组成完整的小型耗材生产线；整体重心控制在机架下部，驱动电机、电源模块等较重的部件都布置在底部安装板上，即使高速运行也不会出现明显晃动，不需要额外做地脚固定就能稳定运行。针对PLA材料的加工特性，料筒的长径比设置在适合小型设备的合理区间，既保证材料充分熔融塑化，又不会因为料筒过长导致材料在筒内停留时间过长出现降解变色的问题，送料速度的调节范围覆盖0.5kg/h到2kg/h的产出区间，可匹配不同场景下的产能需求，不管是小批量配方打样还是小批量耗材生产都能适配。
