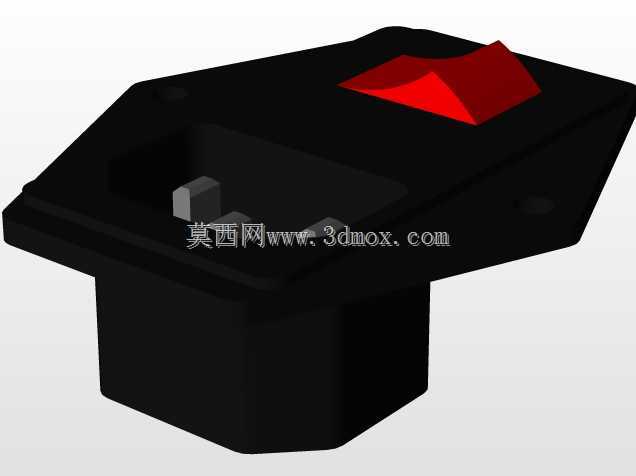

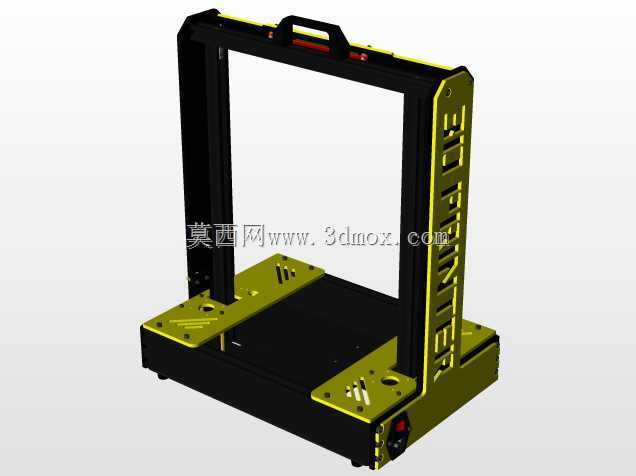

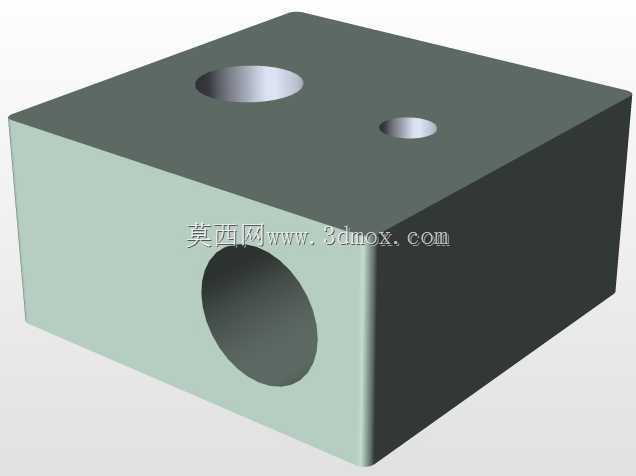

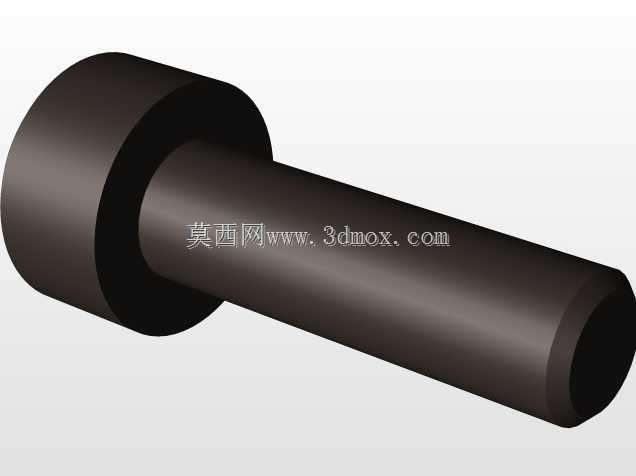

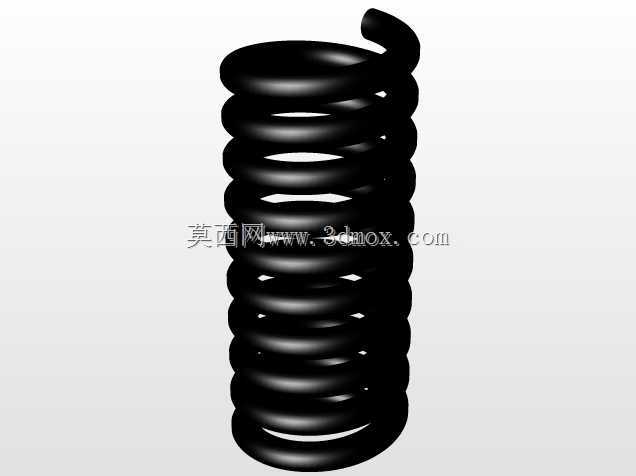

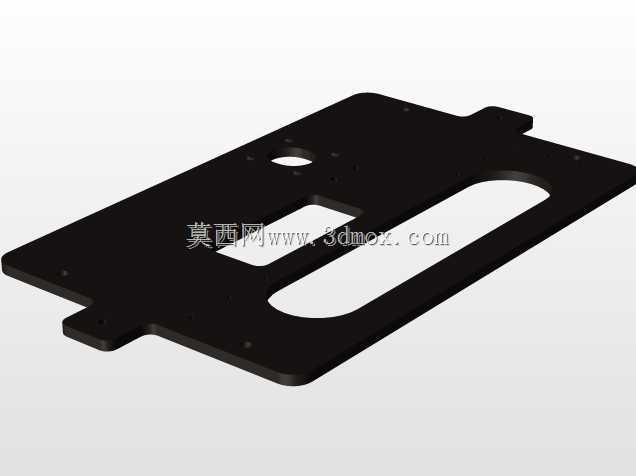

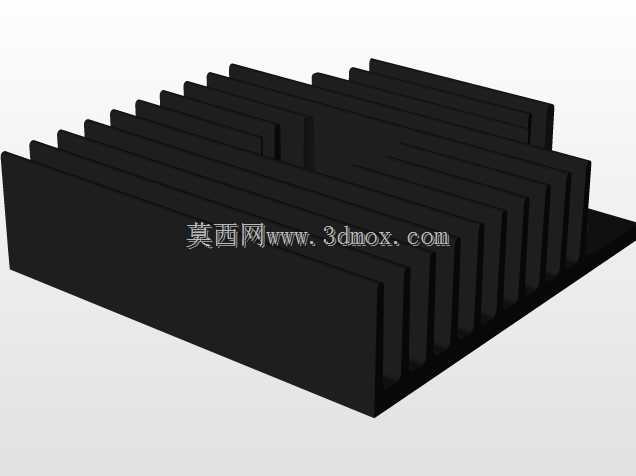

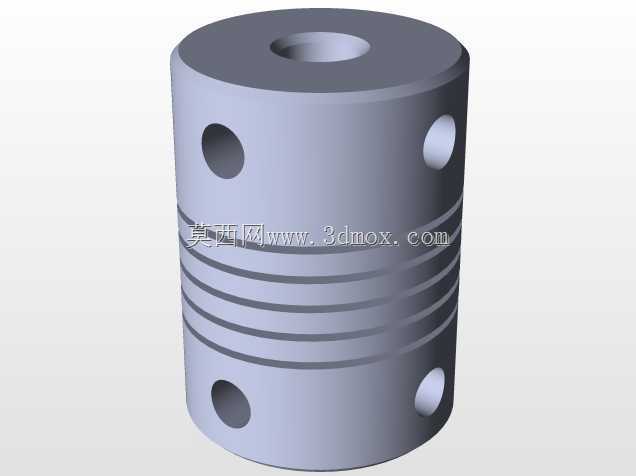

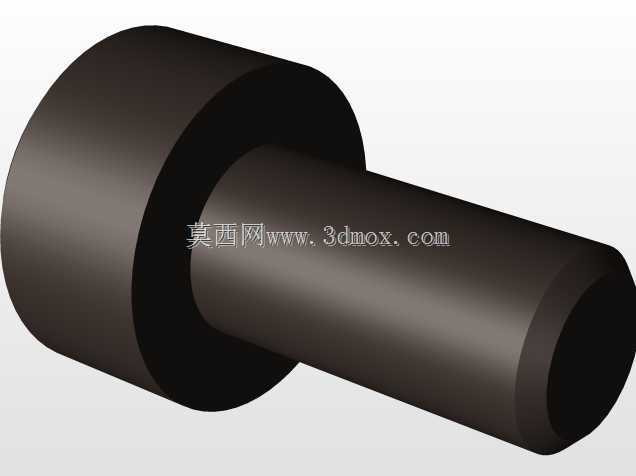

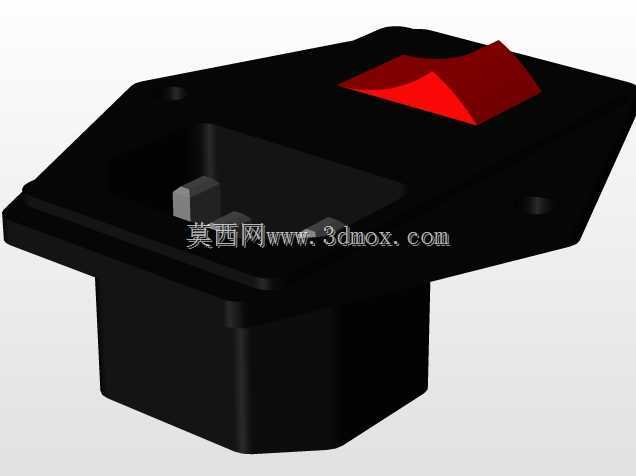

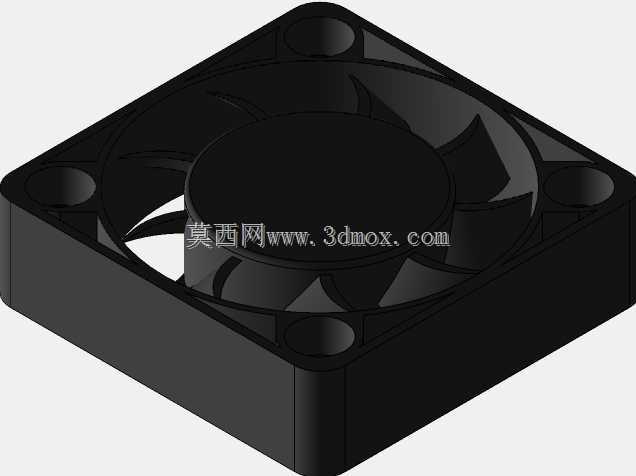

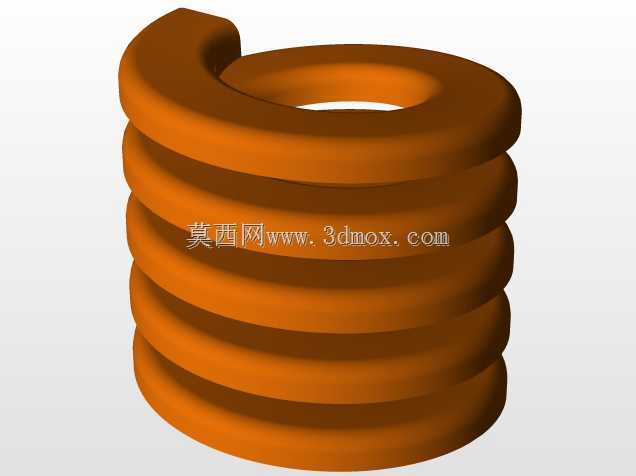

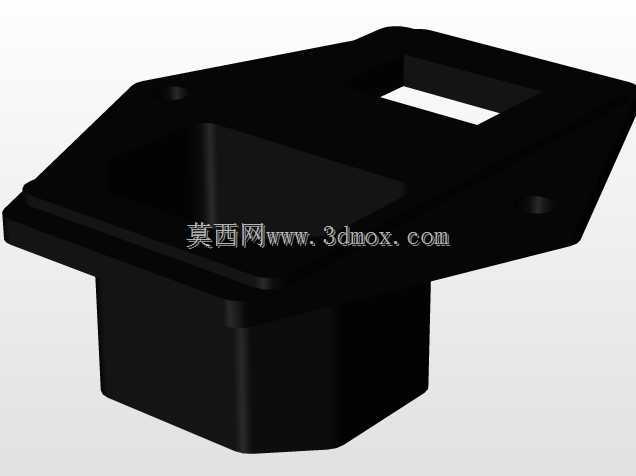

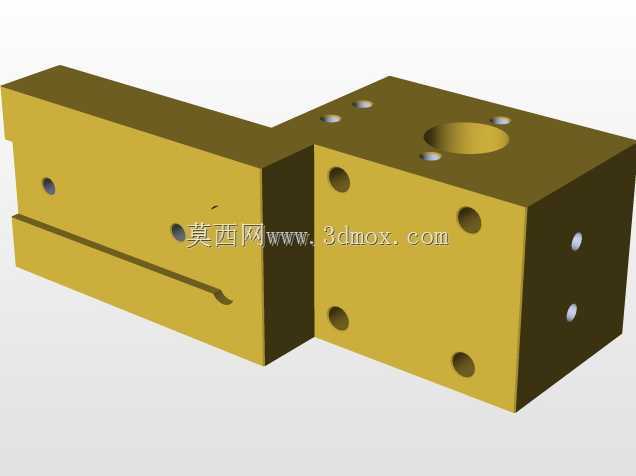

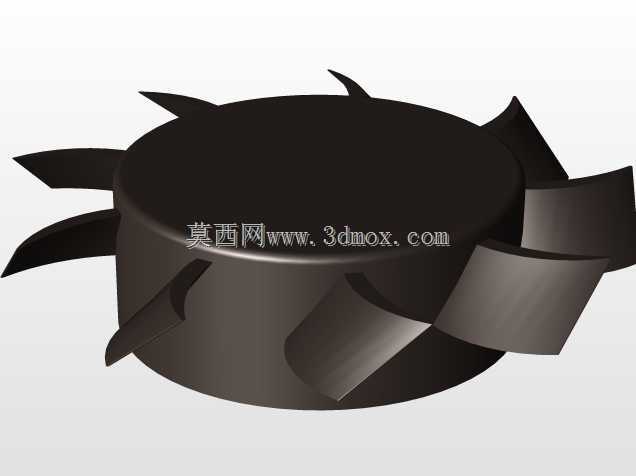

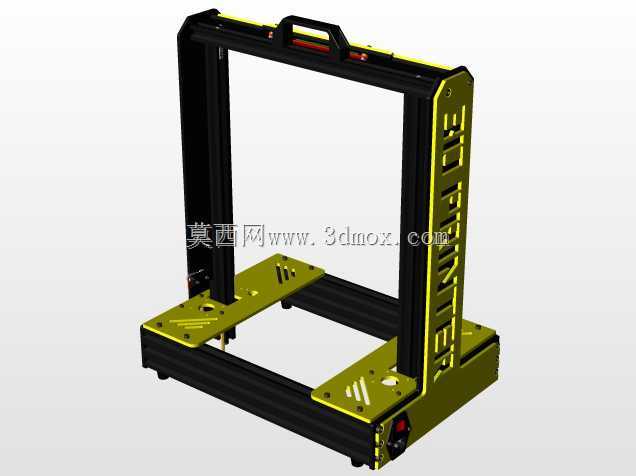

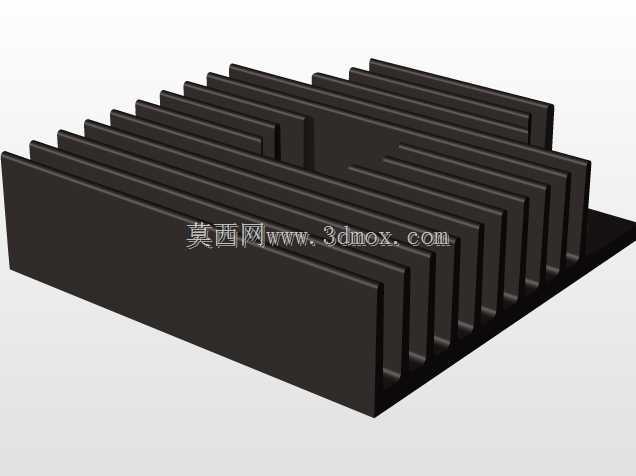

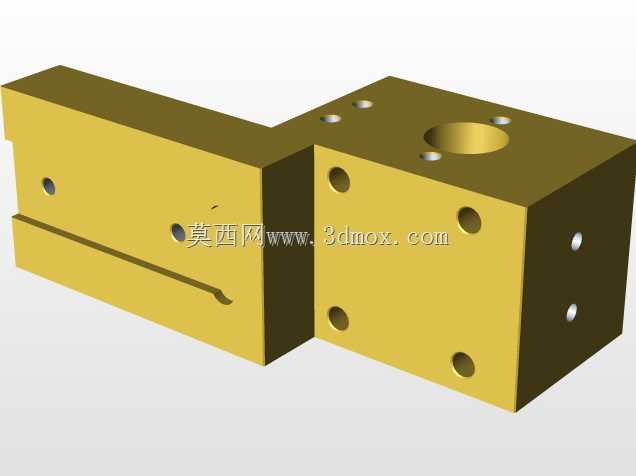

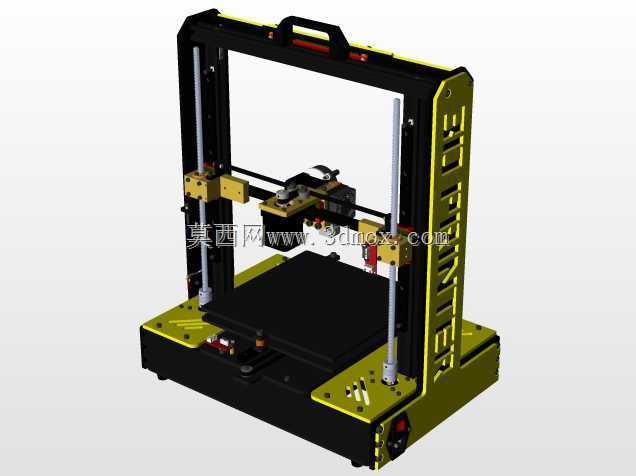

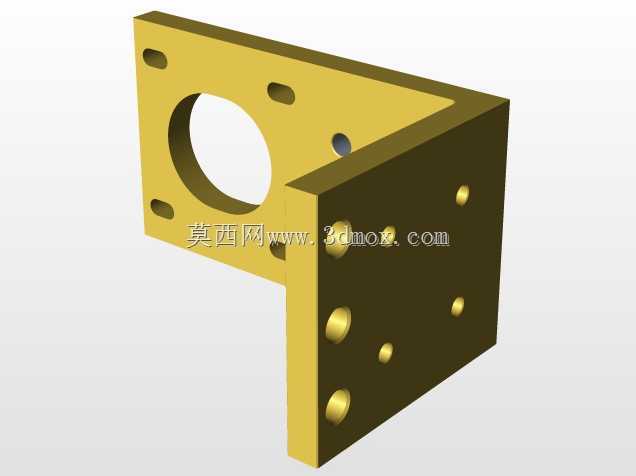

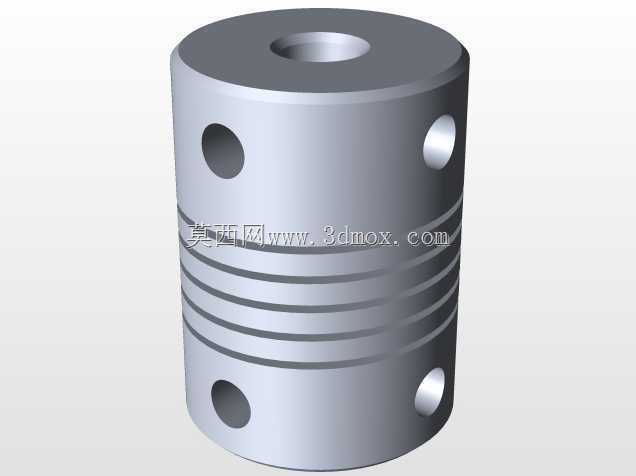

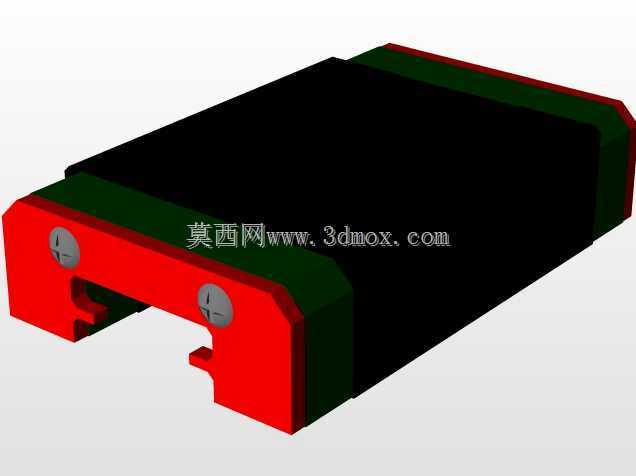

PrusaI4配套Mks主控板限位支架

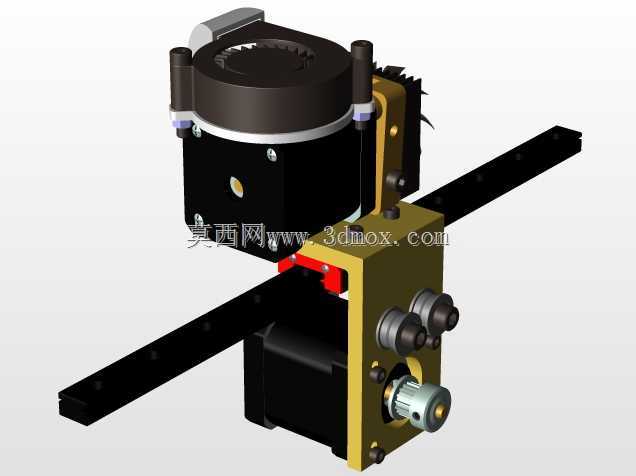

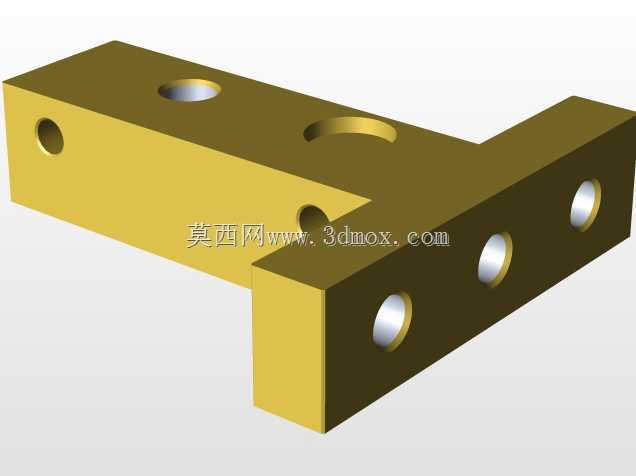

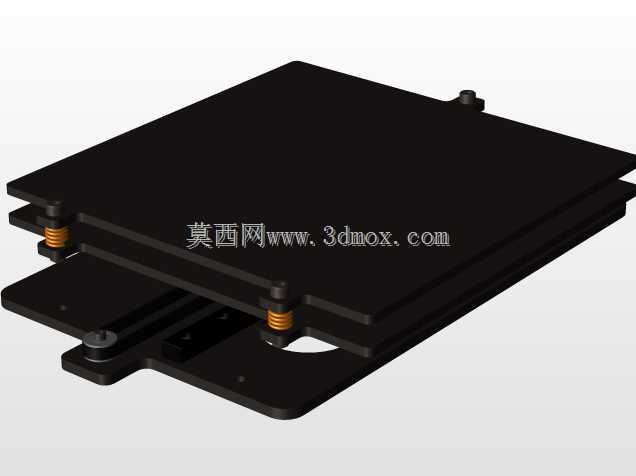

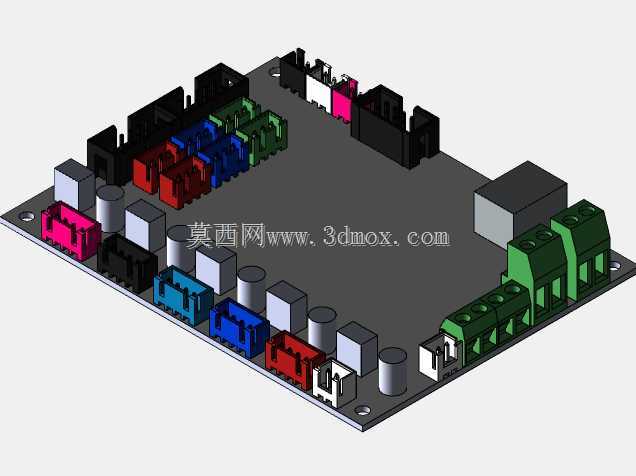

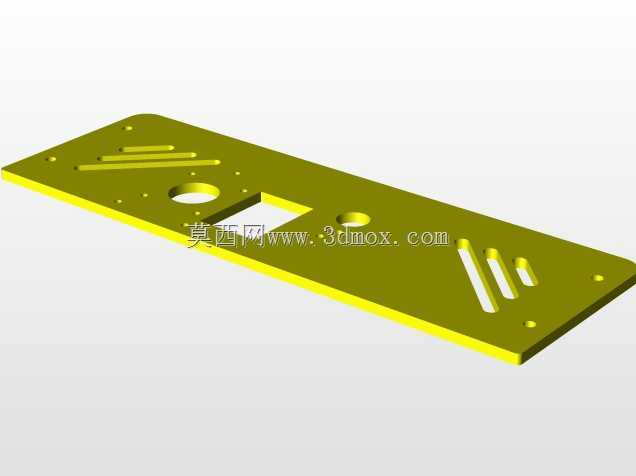

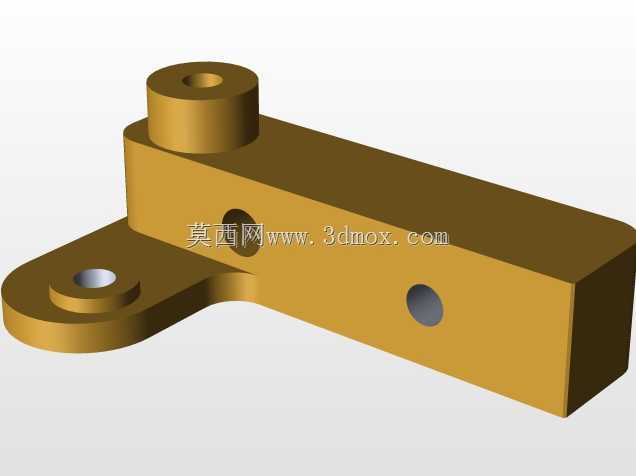

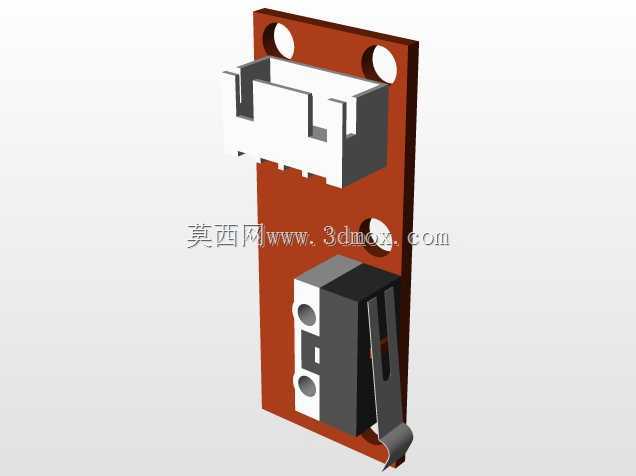

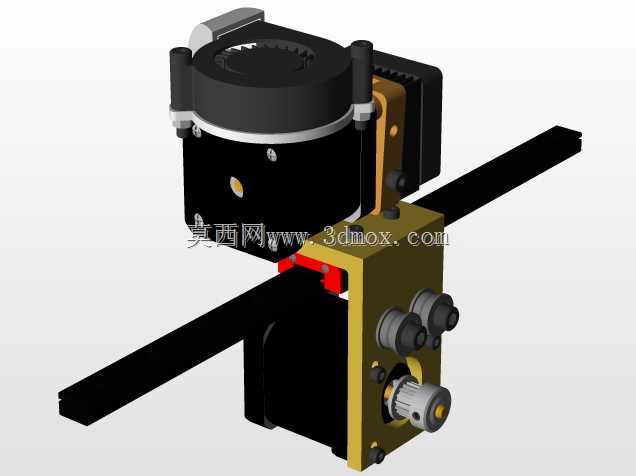

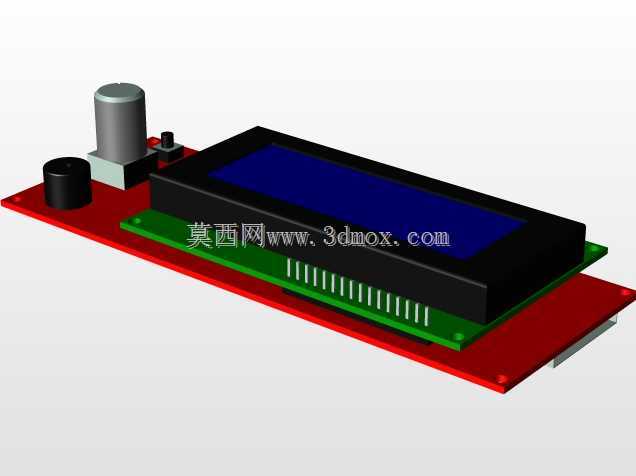

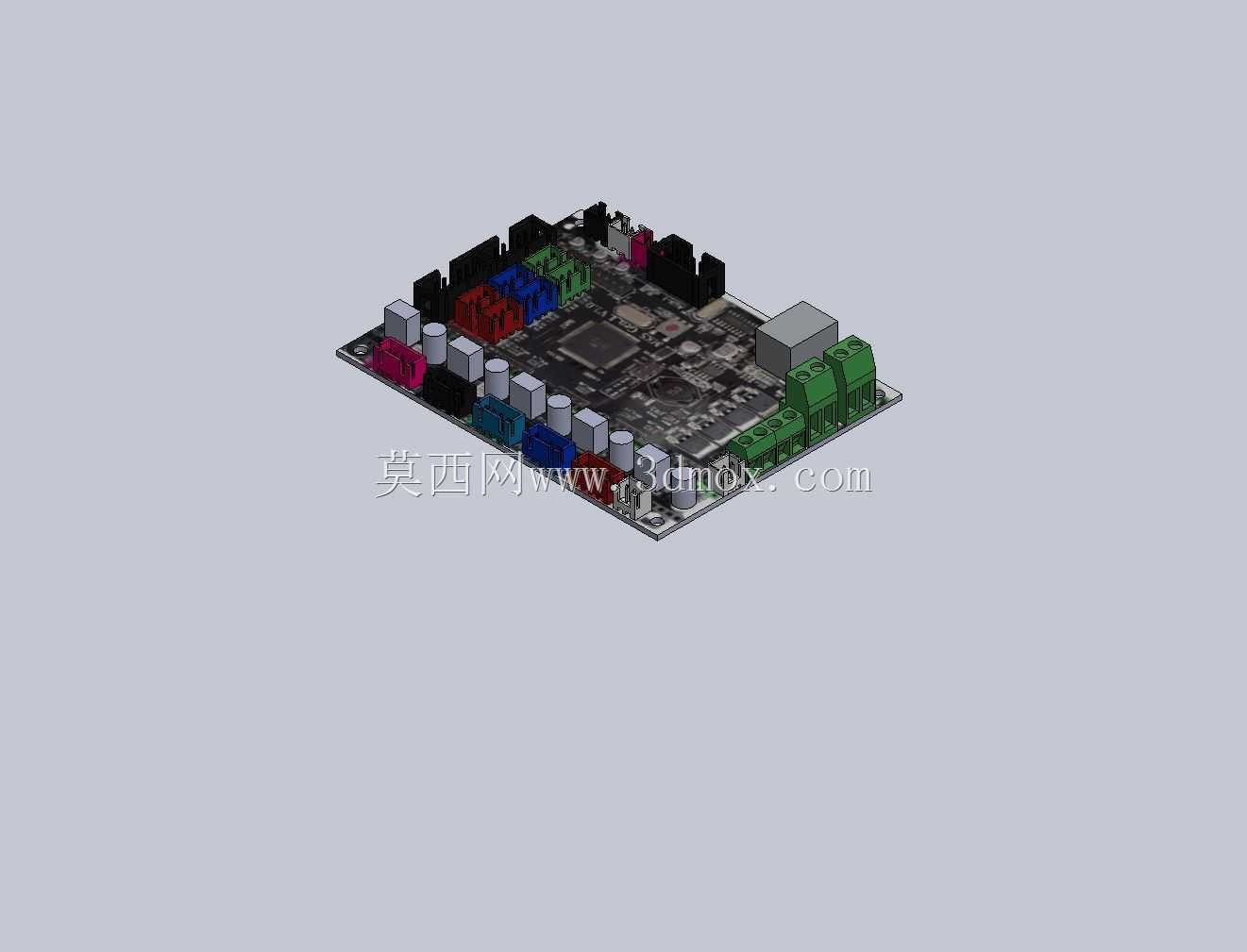

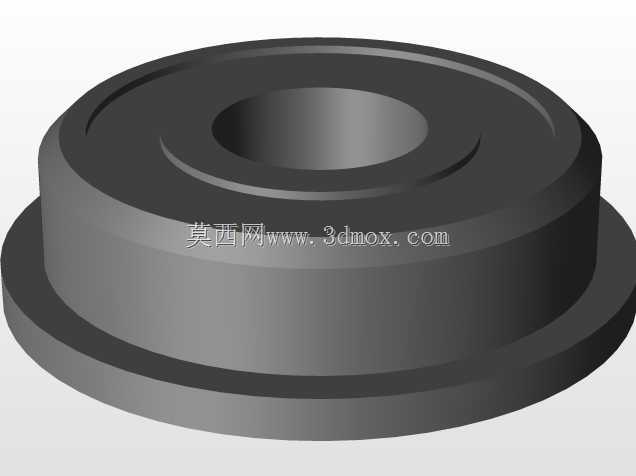

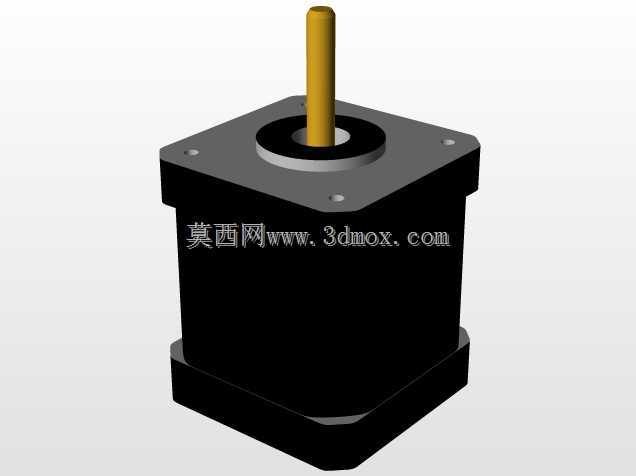

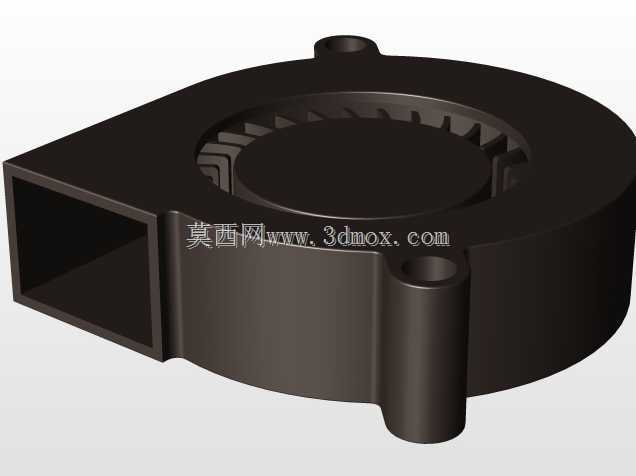

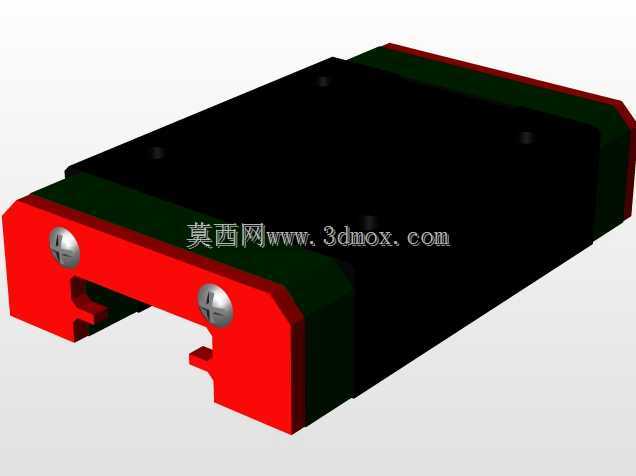

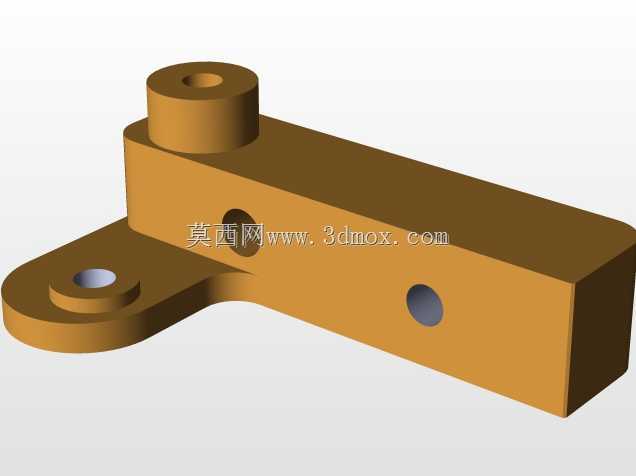

　　该限位支架主要用于Prusa I4机型与Mks Gen L V1控制板的装配场景，在桌面级FDM设备中承担行程末端触发、板边定位与走线约束的作用。实际装机时，它并不直接承受喷头或热床的主要载荷，而是通过窄长立板把光电或机械触发元件延伸到运动轴可达边界，使X、Z轴回零动作能够在设定位置稳定触发，避免滑车撞击机架端部。从结构上看，零件采用细长悬臂式布置，主体沿竖直方向延伸，上端预留触发片区域，下端带有分叉式卡口和缺口，可卡入控制板边缘或对应安装位。这种布局把触发高度从主板平面抬升到运动件实际经过的位置，同时减少额外垫块和转接件的数量。立板上的长形镂空既形成触发标识区，也降低打印件自身重量；端部小孔可用于扎带固定线束，

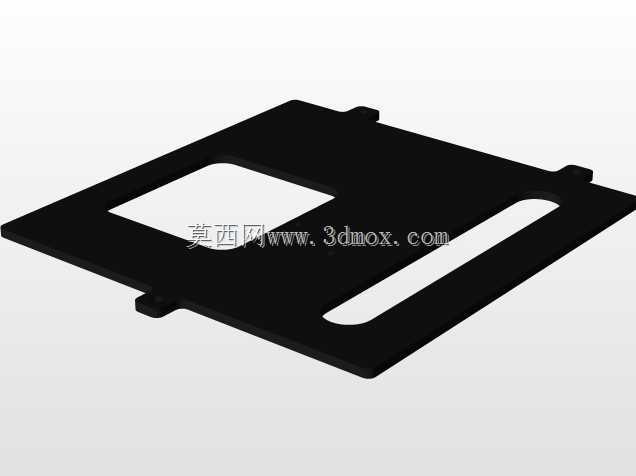

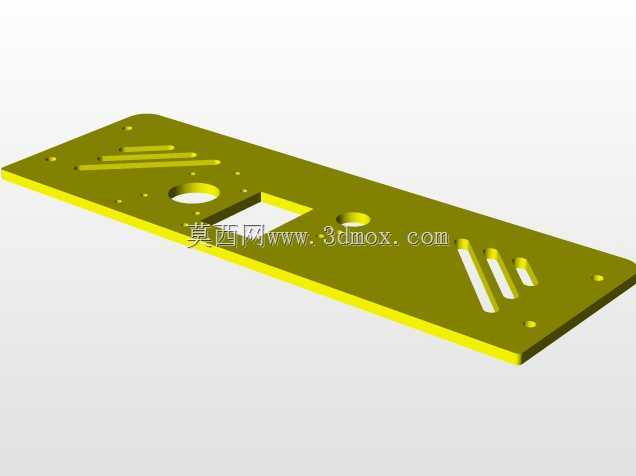

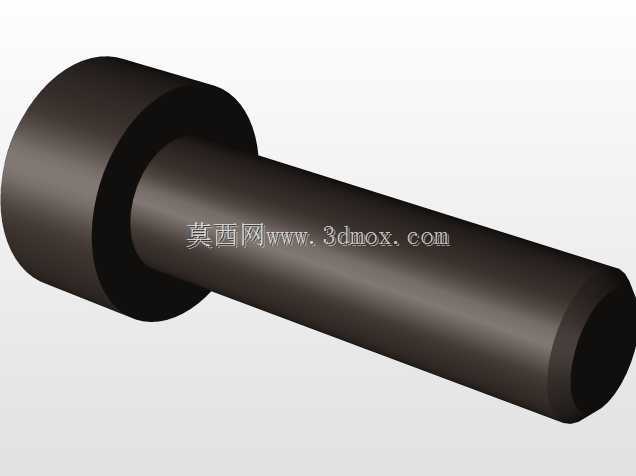

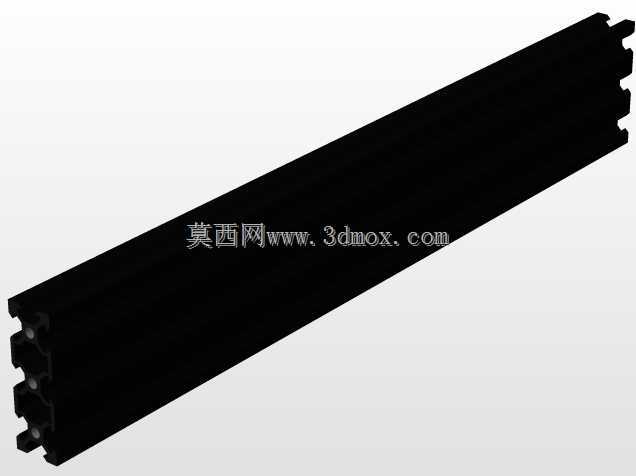

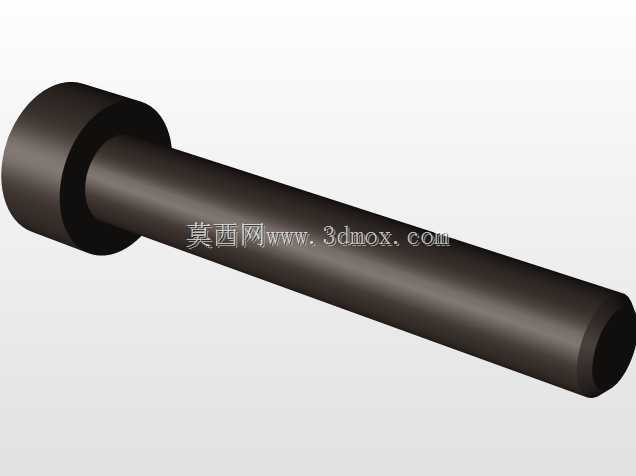

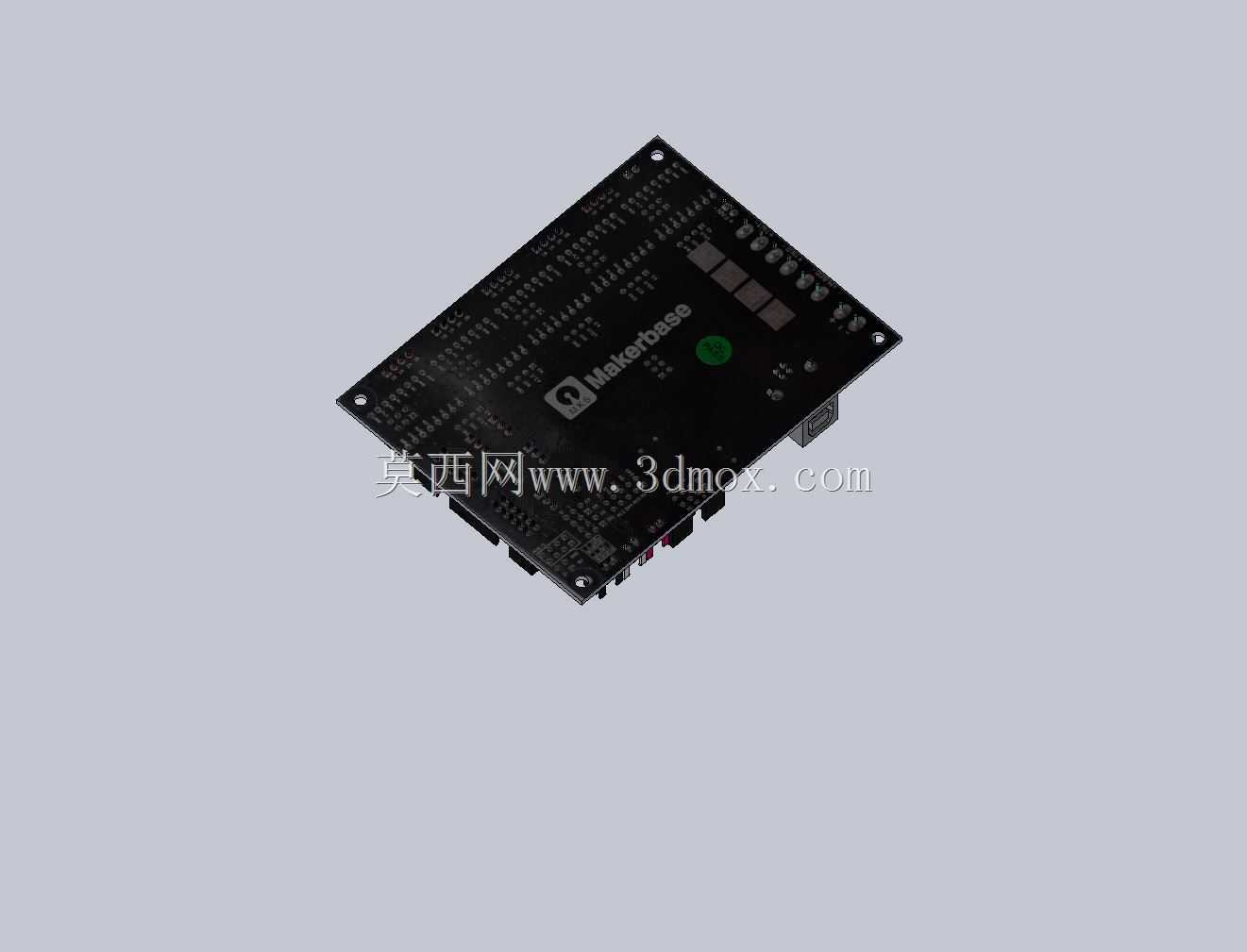

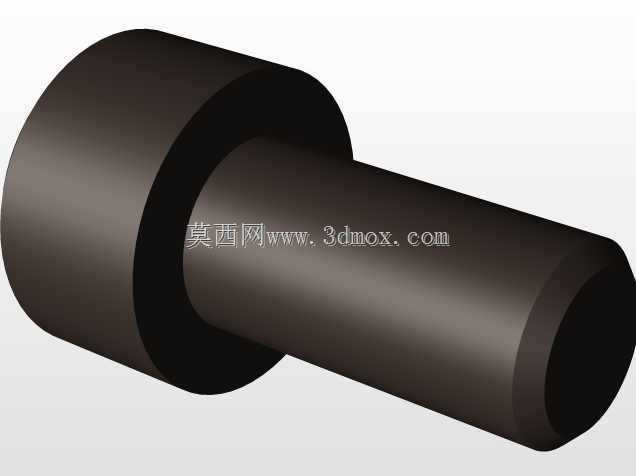

　　使传感器引线沿支架侧面收拢，减少喷头运动过程中的刮擦风险。设计思路上，该件优先服务于低成本控制板替换与老机型改造。Mks Gen L V1板的安装孔位、板边厚度和接口方向与原机控制板并不完全一致，若直接沿用原支架，容易出现触发片偏置、回零位置漂移或线束与同步带干涉的问题。该支架把安装基准、触发面和走线位整合在同一打印件上，装配时只需对准板边缺口，再用少量紧固件或卡扣固定，即可建立稳定的机械参考。外形尺寸方面，零件整体呈窄长条形，高度方向明显大于宽度，适合在机架侧板与控制板之间的狭长空间内布置；下端分叉脚的开口宽度需匹配控制板板厚，侧边凸耳用于限制旋转自由度。安装边界应重点关注三个位置：上端触发面与运动轴挡片的重合量，

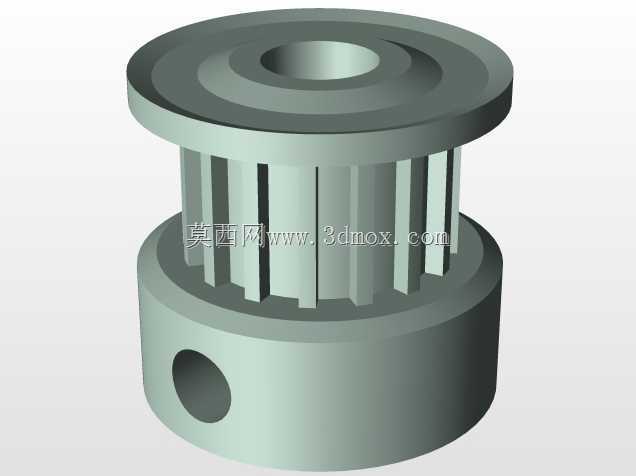

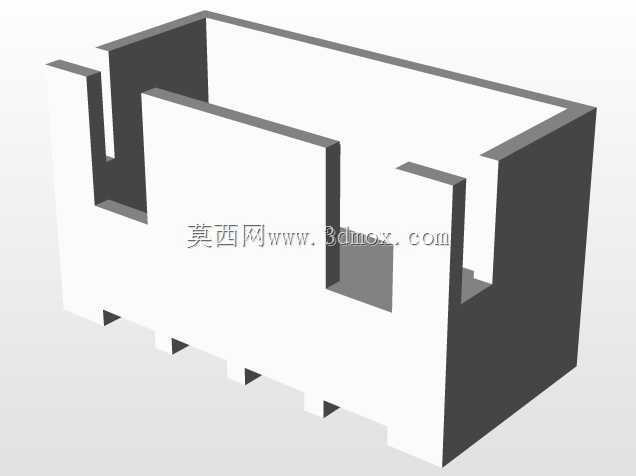

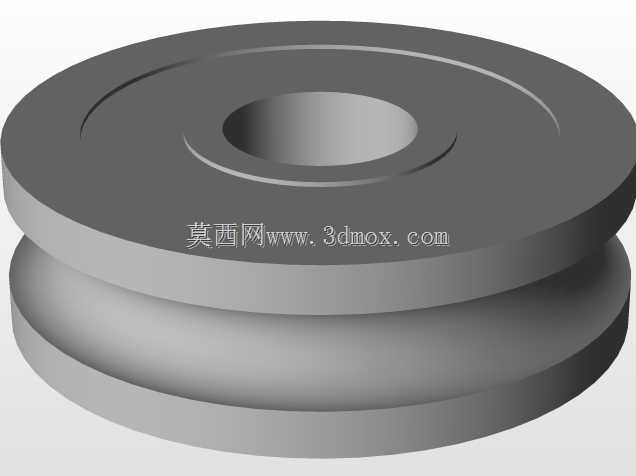

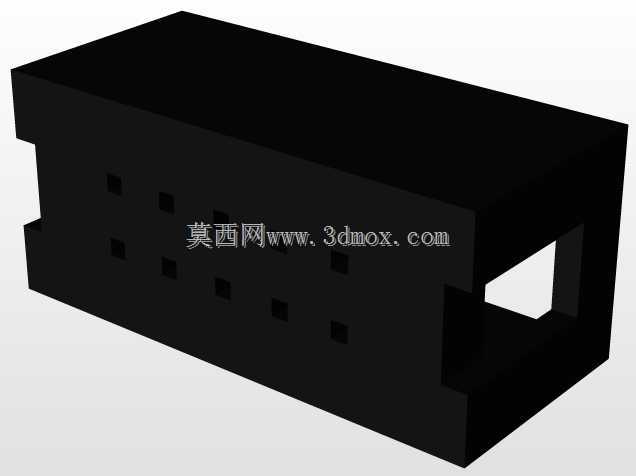

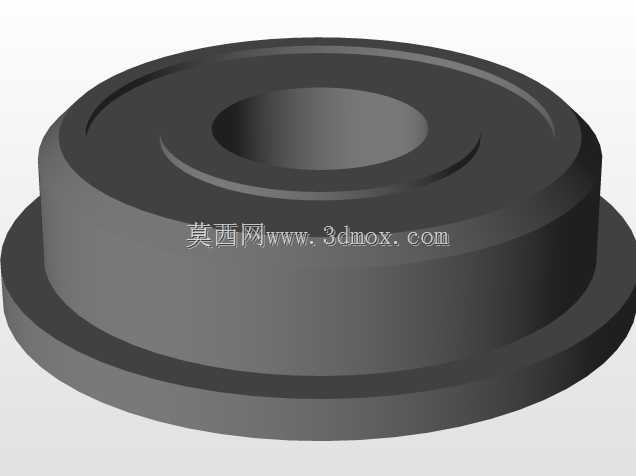

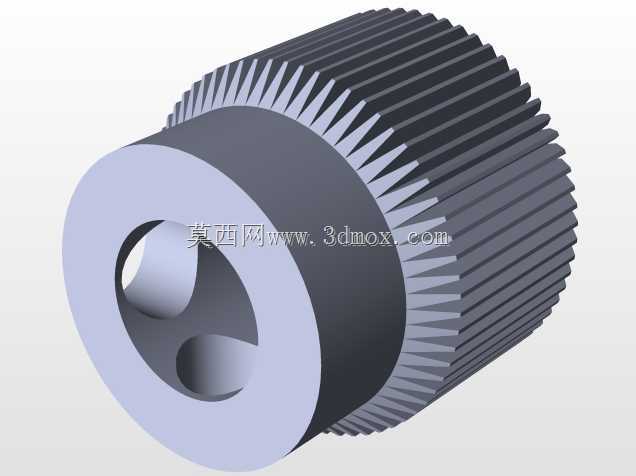

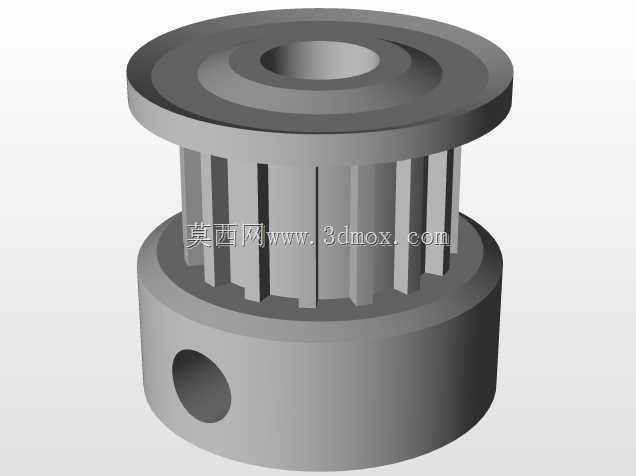

　　下端卡口与主板元件的安全间隙，以及支架外侧与皮带、滑轮、线束插头的距离。若触发面过高，会导致回零提前、有效打印行程缩小；若过低，则可能出现压不到开关或触发不稳定。卡口过紧会给PCB带来局部应力，过松又会在喷头快速移动时产生抖动，因此建模时需要在板厚基础上预留合理装配公差，并在根部增加过渡圆角以降低打印件断裂概率。对于结构设计人员，这类零件的价值不在复杂曲面，而在边界协调：它把控制板位置、运动件轨迹、传感器触发点和线束走向统一到同一基准中。建模时应先确认主板安装面、轴端极限位置和触发元件厚度，再反推支架长度、缺口深度与固定孔位；对容易受力的根部可适当加宽，对需要让位电容、插针的区域则做局部切除。经过这样处理，支架既能满足回零触发的重复性要求，也能在长期振动环境下保持位置稳定。
