十字轴式万向传动连接组件结构设计

　　在各类需要轴线存在夹角、工作中存在相对角位移的轴系传动场景里，万向节是绕不开的核心连接部件，从工业设备的进给传动链、小型机具的动力传输，到自动化线的变位机构动力传递，这类部件的设计合理性直接决定整套传动系统的运转平顺性与使用寿命。这套万向节组件采用十字轴式核心结构，区别于球笼式等速万向节的大体积设计，整体结构紧凑，适配小扭矩、空间受限的传动布局，能够在两轴轴线夹角不超过35度的工况下稳定传递回转动力，补偿安装过程中出现的同轴度误差，以及设备运行中因机架形变、振动带来的轴端相对位移。

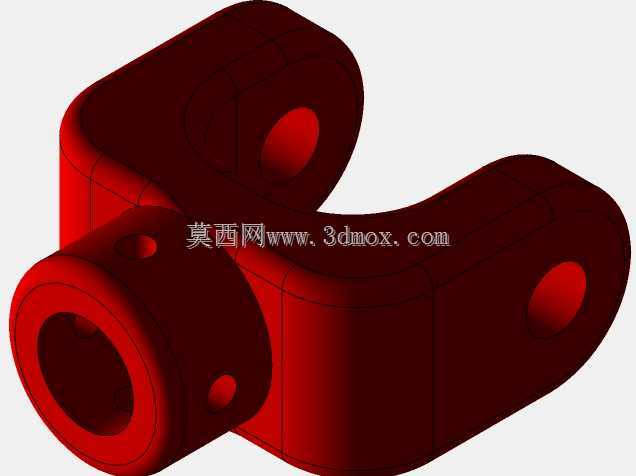

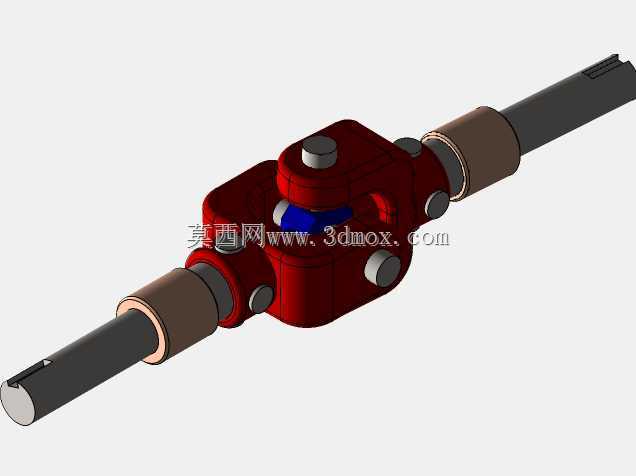

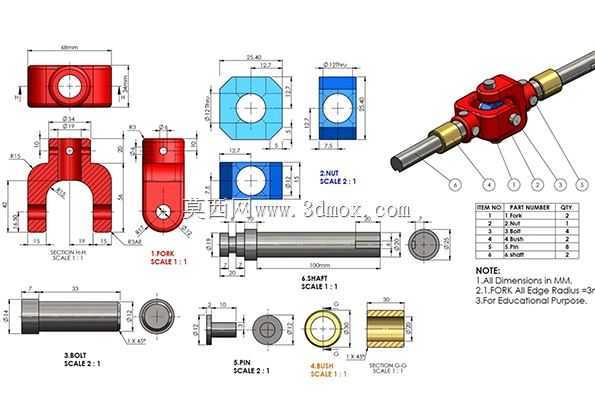

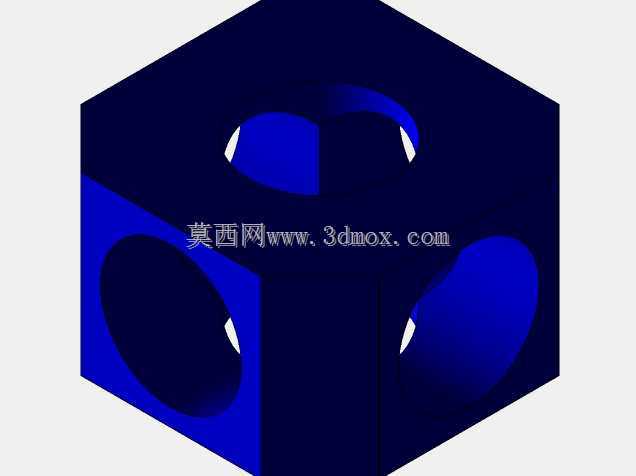

　　整套组件拆分来看，包含十字轴本体、两个对称布置的传动叉、端部输出轴、锁紧销、衬套几个核心零件，每个零件的尺寸链都围绕装配间隙与传动强度做了匹配设计。传动叉采用U型开口结构，叉耳位置的销孔与十字轴轴颈采用间隙配合，配合公差控制在H7/h6区间，既保证十字轴在叉耳内能够灵活摆动，不会出现卡滞，又避免间隙过大带来的传动回差，影响传动精度。叉体根部与轴段采用圆弧过渡，避免应力集中，在承受交变扭矩载荷时，不会在根部应力集中位置出现断裂失效。十字轴的四个轴颈同轴度、垂直度公差控制在0.02mm以内，保证两轴在偏转过程中传动阻力均匀，不会出现周期性卡紧的问题，轴颈表面做硬化处理，提升耐磨性能，适配长期往复摆动的磨损工况。

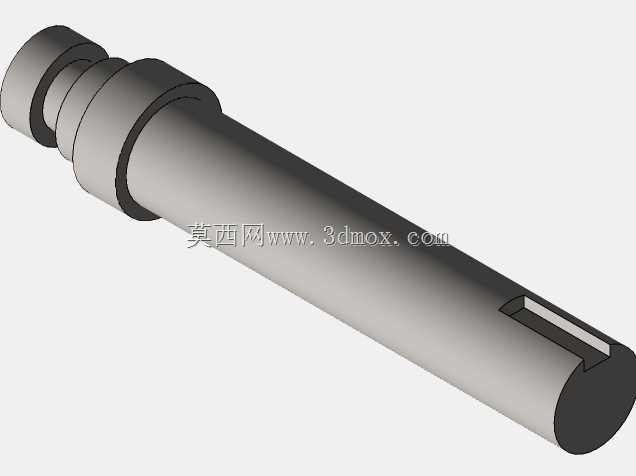

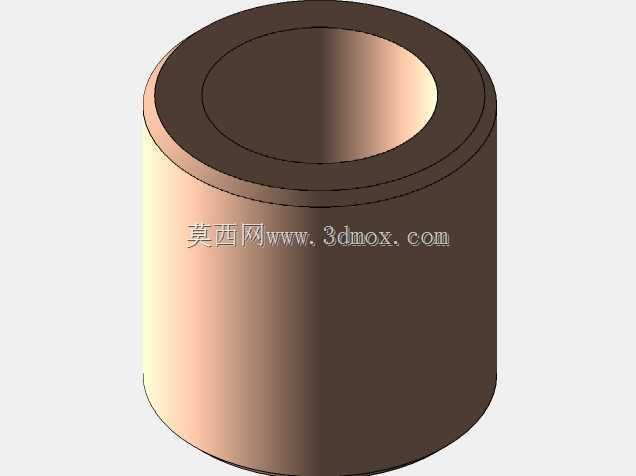

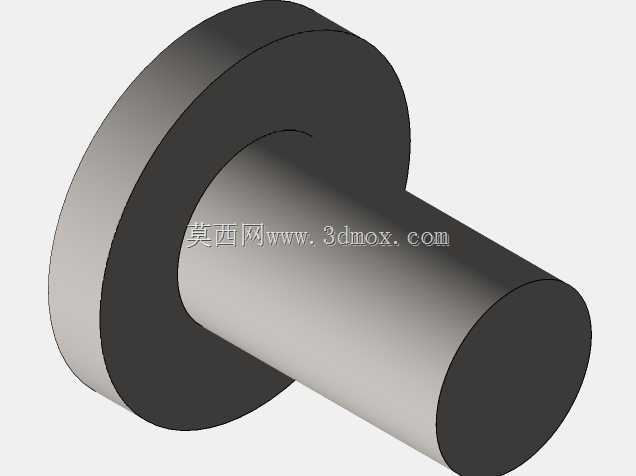

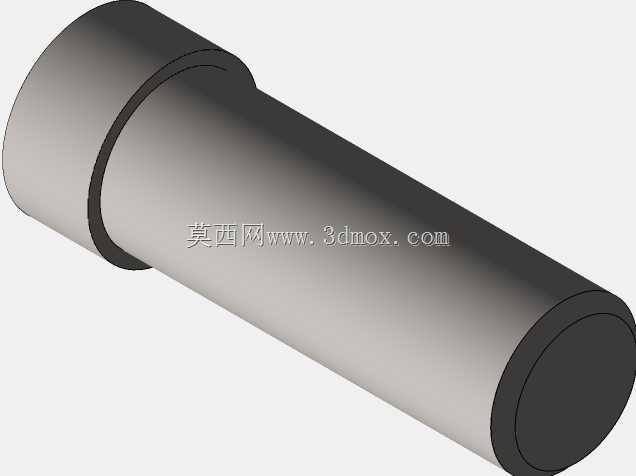

　　端部输出轴的设计兼顾了连接通用性与安装边界，轴端采用标准光轴结构，可适配联轴器、带轮等常见传动连接件，轴肩位置做了退刀槽设计，方便加工时的磨削工序保证尺寸精度，轴上的定位销孔与传动叉的销孔位置严格对应，装配时采用圆柱销过盈配合锁定，避免扭矩传递过程中出现轴与叉体的相对转动。衬套采用铜基材质嵌入叉耳销孔内部，相比钢件直接摩擦，能够有效降低十字轴轴颈的磨损速率，衬套与销孔采用过盈压装，不会随十字轴转动出现衬套自旋的问题，后期维护时仅需更换衬套即可恢复配合精度，降低维护成本。

　　从安装边界来看，整套组件收拢状态下的最大径向尺寸不超过60mm，轴向总长度可根据实际轴段对接需求调整，适配安装空间局促的小型传动机构，不需要额外预留过大的装配操作空间，常规内六角扳手即可完成整套组件的装配与锁紧。在实际工况适配中，这类小尺寸万向节多用于仪器仪表内部的调节机构传动、小型自动化设备的变位动力传递、轻工机械的进给轴动力连接，能够适应多粉尘、少量油污的常规工业环境，不需要额外做密封防护结构，结构本身的开放间隙不会因少量粉尘堆积出现卡滞，日常维护仅需定期在十字轴配合位置涂抹润滑脂即可保证长期运转。

　　设计过程中优先考虑了加工工艺性，所有零件都可采用常规铣削、车削、钻削工序完成加工，不需要特殊的定制刀具或五轴加工设备，普通机加工车间即可完成全套零件的生产制造，零件的尺寸标注全部采用形位公差配合尺寸链校验，避免出现装配干涉，每个零件的边角都做了倒角处理，既去除加工毛刺，也避免装配过程中锐边划伤操作人员。在传动性能上，这套万向节属于不等速万向节，单节使用时输出轴转速会随轴间夹角变化出现周期性波动，因此在对转速同步性有要求的工况下，可成对使用该组件，通过中间轴的相位匹配实现等速传动，适配更多需要恒定转速传递的场景。组件的所有连接位置都做了防松设计，锁紧销端部采用铆边处理，避免设备振动过程中销钉脱出，导致传动失效，整体结构没有易损的薄壁结构，抗冲击载荷能力优于同尺寸的塑胶类传动连接件，能够承受短时过载扭矩而不出现结构损坏。
