罗茨式鼓风设备结构设计方案

　　在污水处理曝气、粉体气力输送、水产养殖增氧、工业炉窑送风这类对风压稳定性有明确要求的工况场景里，容积式鼓风设备的选型一直是结构工程师绕不开的环节，这类靠腔体内转子啮合改变容积来实现流体增压的设备，相比离心式风机在小流量高风压区间的性能曲线更平缓，不会因为管网阻力小幅波动就出现风量骤降的问题。这套双转子鼓风结构的核心设计逻辑，是靠两个8字形转子在腔体内做同步反向旋转，转子与壳体内壁、转子与转子之间始终保持均匀的微小间隙，既不会出现运动干涉，又能把工作腔的泄漏量控制在合理区间，不需要额外加注润滑油做接触密封，输出的流体介质不会被油液污染，能满足洁净送风、食品级物料输送这类对介质纯净度有要求的场景。从结构布局来看，

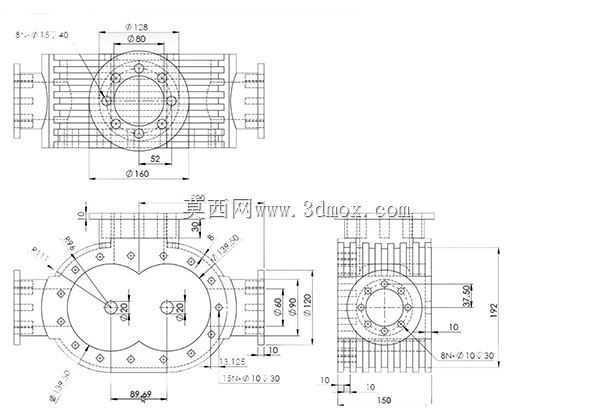

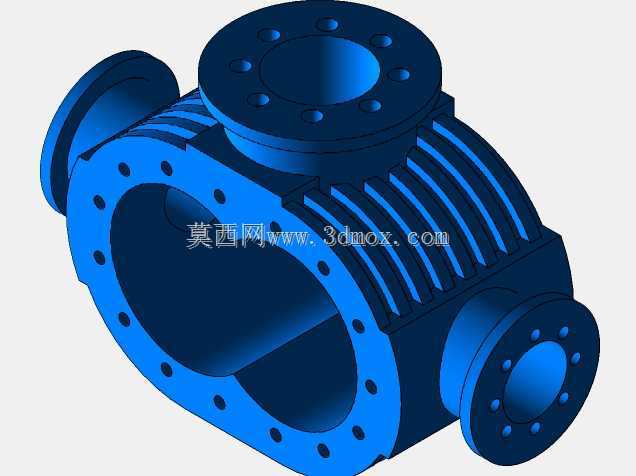

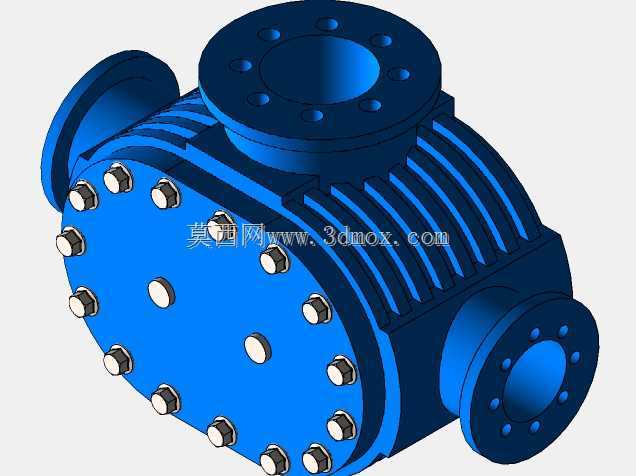

　　进风口与出风口采用对称式法兰接口设计，接口端面的螺栓孔位做了等距排布，现场安装时不需要额外调整方向就能适配不同走向的管路，法兰端面的密封槽预留了足够的压缩余量，搭配常规耐温橡胶垫片就能满足中低压工况的密封要求。壳体外部的散热筋片沿轴向做等距排布，筋片高度与厚度经过匹配设计，设备连续运行时转子压缩流体产生的热量能通过筋片快速散逸到空气中，不需要额外加装外置冷却结构就能满足常规工况的温升要求，能有效压缩整机的外形尺寸，减少现场安装的占地空间。从安装边界尺寸来看，整机的轴向总长度控制在192mm，壳体最大外径为160mm，进出风口的中心高度差为52mm，安装底座的螺栓孔位间距做了标准化设计，能直接适配常规的通用风机安装支架，

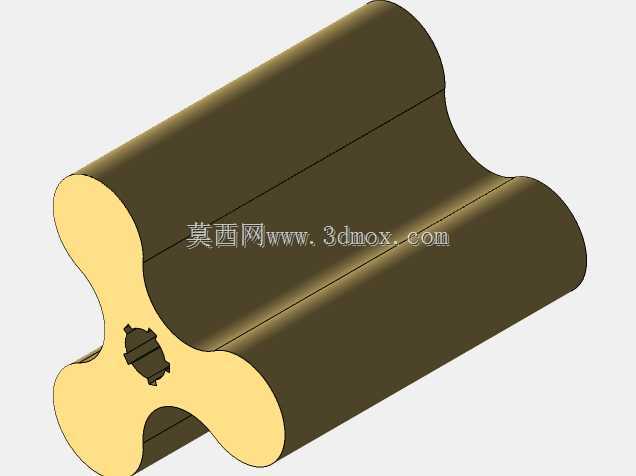

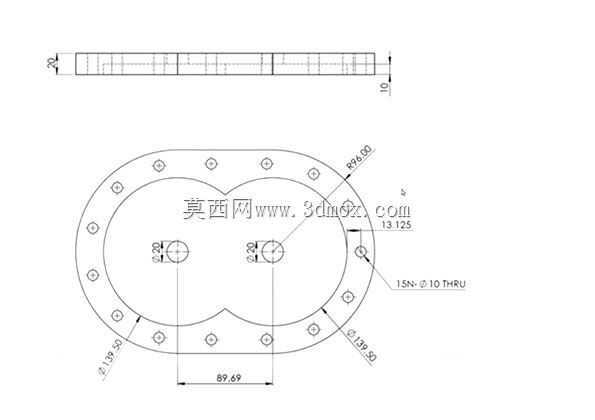

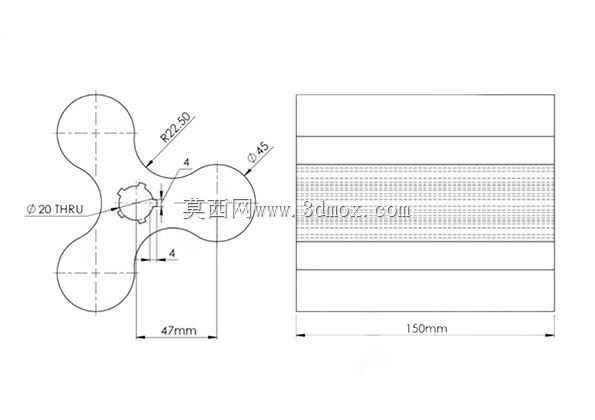

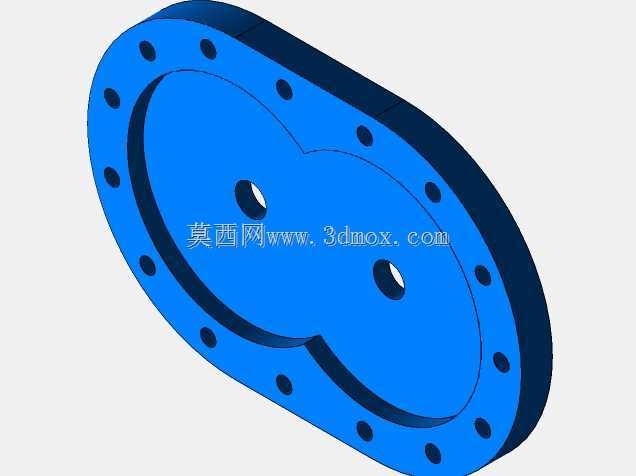

　　不需要现场重新打孔做适配。转子的型线采用渐开线啮合设计，相比传统的圆弧型线，啮合过程中的容积变化更线性，气流脉动幅度更小，运行时的振动与噪音能控制在更低水平，转子两端的支撑轴承采用外置式布局，轴承座与壳体之间做了密封隔离，能避免腔体内的带尘介质进入轴承滚道，延长轴承的维护周期。端盖与壳体的定位采用止口配合结构，装配时能直接保证两端轴承座的同轴度，不需要反复调整找正就能控制转子与壳体的间隙均匀性，降低现场装配的难度，端盖上的轴承孔预留了油封安装位，能有效阻挡轴承润滑脂泄漏进入工作腔。在实际工况适配性上，这套结构既能输送空气，也能根据设计要求调整间隙与密封材质后输送水流等其他流体介质，通过调整转子的转速就能实现不同流量与风压的输出，

　　覆盖常规工业场景里的中低压流体输送需求。设计过程中对转子的动平衡等级做了明确要求，转子加工完成后需要做双面动平衡校正，避免高速运行时出现不平衡振动，传递到安装基础的振动幅值控制在工业设备允许的范围内，不需要额外做重型减震基础就能稳定运行。壳体的材质选用常规铸铁材质即可满足强度与散热要求，转子可以根据输送介质的腐蚀性选择铸铁或者不锈钢材质，密封件根据介质温度选择丁腈橡胶或者氟橡胶材质，能适配不同的工况环境。进出风口的通径做了等径设计，能减少管路变径带来的局部阻力损失，提升整机的运行效率，降低能耗水平。
