卧式承压储液罐体结构设计方案

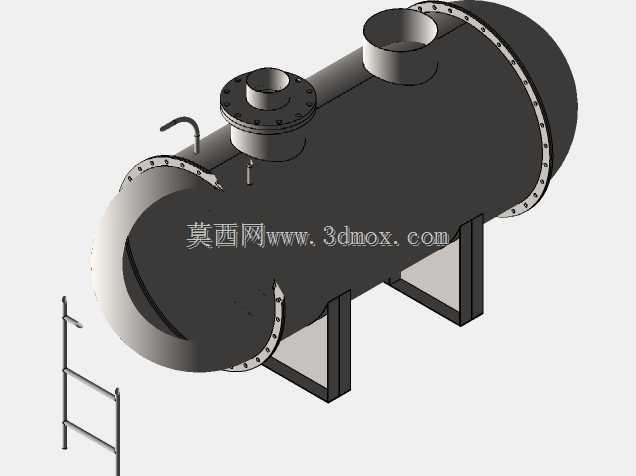

　　在化工、食品加工、市政供水、暖通换热等多个工业场景中，卧式承压储液容器是承担介质存储、缓冲、气液分离等功能的核心静设备，本次呈现的三维结构完整覆盖了这类设备的常规设计要点，可直接作为同类型设备建模、结构校核的参考基准。从实际安装场景来看，这类卧式罐体通常布置在车间设备层、户外罐区或者换热站房内，底部采用双鞍式支座作为支撑结构，建模时特意保留了支座与筒体连接的过渡焊缝结构，支座底板预留了地脚螺栓安装孔位，可直接匹配土建基础的预埋螺栓定位，安装时不需要额外对支撑结构做二次修改，能有效缩短现场安装的定位周期。

　　从功能实现角度看，该罐体的筒体采用等径直筒段搭配两端标准椭圆形封头的结构形式，这种结构组合在承压工况下的应力分布最为均匀，相比平盖封头能降低30%以上的局部应力集中系数，适合0.1-1.6MPa的中低压储液工况。筒体顶部设置了两个不同通径的法兰接管，较大通径的接管通常作为介质主入口或者人孔结构，法兰采用凸面密封形式，配套的螺栓孔沿法兰周向均布，建模时严格按照管法兰标准的孔位间距做了阵列排布，能直接匹配标准法兰垫片与紧固件的选型；较小通径的接管可作为排气口、仪表安装口或者备用接口，旁边附带的小直径弯管结构可作为溢流口或者液位计连接口，满足罐体运行时的液位监测、超压溢流的功能需求。筒体左侧封头处额外设置了侧装法兰接口，可作为介质出口、排污口或者侧面人孔使用，接口位置距离筒体底部预留了足够的排污落差，能避免罐体底部沉积的杂质堵塞出口管路。

　　设计思路上，整个建模过程完全遵循压力容器设计的常规逻辑，先确定筒体的公称直径与长度，再根据设计压力计算筒体壁厚与封头壁厚，之后按照工艺管口的方位要求排布各个接管的位置，最后添加支座、爬梯等附属结构。建模时所有的法兰连接面都做了贴合约束，鞍式支座与筒体的接触位置做了圆弧过渡处理，完全贴合筒体外壁的曲率，避免出现安装间隙；侧面附带的直爬梯结构采用圆钢弯折成型，梯步间距按照人体工程学的300mm步距设置，爬梯顶部与筒体侧面的连接支架做了加强处理，能满足日常巡检时人员攀爬的强度要求。

　　从安装边界尺寸来看，该罐体的总长度由直筒段长度加两端封头的深度组成，总高度为筒体直径加支座高度加上顶部接管的伸出高度，安装时需要在罐体周围预留至少800mm的操作检修空间，尤其是两端法兰拆卸、顶部法兰紧固的位置，需要预留足够的扳手操作空间与人员站位空间。接管的伸出长度统一按照法兰安装后螺栓能顺利穿装的要求设置，不会出现螺栓与筒壁干涉的问题；鞍式支座的间距按照卧式容器的支座布置规范设置，两个支座分别距离两端封头切线位置的距离为筒体直径的0.2倍，能让筒体的支撑弯矩分布最为合理，避免运行时出现筒体挠度过大的问题。整个模型的所有结构都做了等比例建模，没有做简化省略，不管是法兰的水线结构、螺栓孔的倒角，还是支座的焊接坡口、爬梯的弯折圆角都完整呈现，能直接用于工程出图、结构有限元分析或者生产下料的参考，对于刚接触压力容器建模的设计人员来说，也能通过这个模型掌握卧式储液设备的常规结构组成与设计排布逻辑，避免出现管口方位错误、支撑位置不合理等常见设计问题。
