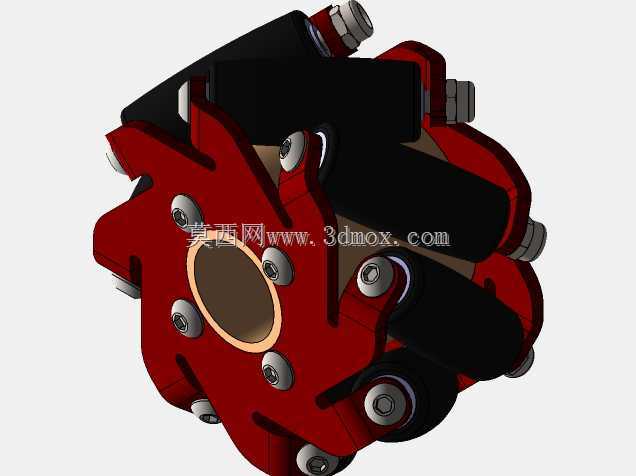

全方位移动用麦卡姆轮轮辐结构设计

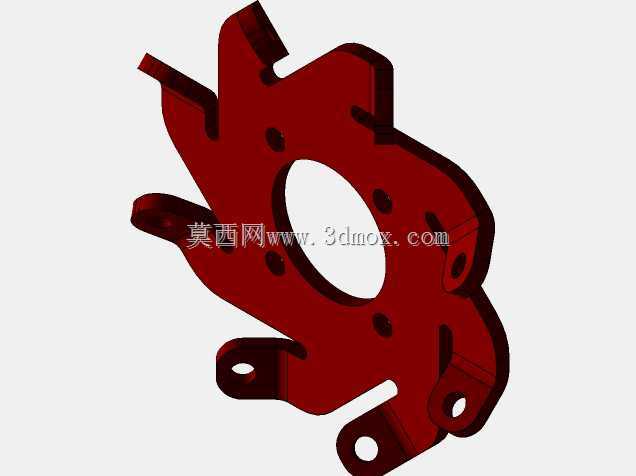

　　在智能仓储AGV、重载转运平台、特种巡检机器人等需要全向移动能力的设备场景中，麦卡姆轮是实现任意方向平移、原地零半径转向的核心行走部件，区别于传统差速轮、舵轮的运动逻辑，其依靠轮周斜置辊子的速度矢量合成，无需额外转向机构即可完成复杂路径的精准移动，适配狭窄通道内的物料转运、精密设备对位等对空间利用率要求极高的作业场景。本次设计的麦卡姆轮轮辐主体采用一体化镂空式结构，中心设置与驱动轴配合的基准安装孔，孔周均匀分布多组螺栓过孔，可直接匹配市面主流的伺服减速电机输出法兰，安装时无需额外定制转接法兰，有效压缩轮组与底盘的连接空间。轮辐周向延伸出多组辊子安装支臂，支臂上预留的辊子轴安装孔严格按照45度倾斜角排布，

　　确保装配后辊子的旋转轴线与车轮主平面、车轮回转轴线均保持45度夹角，这一角度设计是保障四轮速度矢量解算精准、避免运动过程中出现卡滞、滑移的核心要点，建模过程中对每个安装孔的同轴度、支臂的对称度都做了公差约束，避免后期装配出现辊子转动不畅、轮组动平衡超差的问题。轮辐边缘的镂空结构并非单纯为了减重，在实际工程应用中，镂空区域可作为辊子安装时的操作空间，方便工人伸入工具紧固辊子轴端的锁紧螺钉，同时也能减少轮体转动过程中的风阻，降低高速运行时的气流噪音。轮辐上额外设置的多组凸台安装位，可适配不同直径规格的辊子包胶层，用户可根据实际承载需求更换聚氨酯或橡胶材质的辊子包胶，无需重新加工轮辐主体。从安装边界来看，

　　该轮辐设计时预留了足够的电机安装避让空间，轮体与底盘安装面的间隙控制在合理范围，既不会因为间隙过小导致运行时剐蹭底盘护板，也不会因为间隙过大增加整车的重心高度，影响设备运行稳定性。结构设计阶段充分考虑了受力分布，支臂与中心轮毂的过渡位置均做了圆角强化处理，避免重载工况下应力集中导致的轮辐开裂，可适配单轮100kg到500kg的承载需求，覆盖从轻载巡检机器人到中载转运AGV的使用场景。建模过程中对所有配合面都做了拔模与倒角处理，既适合采用铝合金一体铣削加工做高精度重载版本，也适合采用工程塑料注塑加工做轻量低成本版本，不同加工工艺下都能保证装配精度。
