热流道模具专用连接组件结构设计

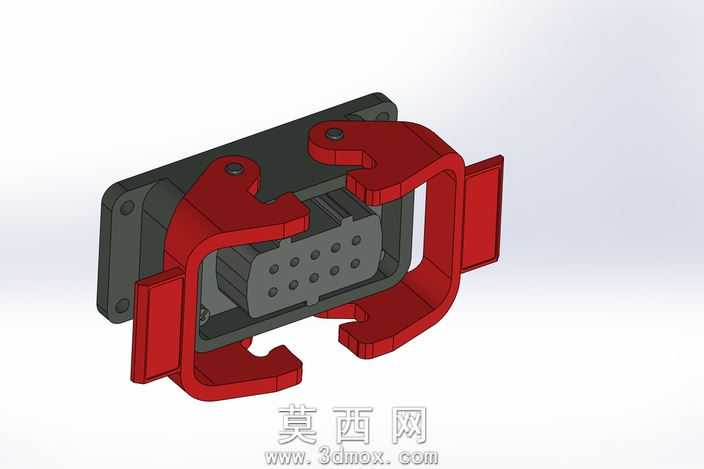

本模型采用三维参数化建模方式完成热流道模具连接器的全结构设计，建模过程中严格遵循注塑模具热流道系统的装配规范，对连接器的各个组成部件进行独立参数化绘制，确保各部件间的装配公差符合模具生产的实际精度要求。模型主体分为基座固定部分、卡扣锁紧部分与对接插接部分三个核心模块，基座部分设计有带安装孔的法兰固定板，可通过标准紧固件将连接器整体固定在模具模板的对应安装位，安装孔的位置度公差在建模时做了参数化约束，可适配不同规格的热流道接线布局需求。两侧的红色锁紧卡扣采用对称式结构设计，建模时对卡扣的铰接转动间隙做了合理预留，卡扣的钩锁结构经过受力模拟优化，既可以保证插接后的锁紧强度，避免注塑生产过程中因模具振动、温度变化导致的连接松脱问题，又能让操作人员在维护拆装时无需专用工具即可快速解锁，提升模具运维的便捷性。中间的插接对接模块设计有多组规整排布的接线插孔，插孔的排布间距符合热流道加热元件与温控元件的接线标准，插孔周边设计有定位挡边，可避免插接时出现错位插反的问题，对接面的密封槽结构在建模时同步完成，可适配耐高温密封件的安装，满足热流道工作时的高温防护需求。材质渲染阶段，对基座部分赋予哑光黑色耐高温工程塑料材质，还原连接器基座常用的玻纤增强阻燃材质的视觉质感，对锁紧卡扣部分赋予亮红色高强度工程塑料材质，既区分不同功能部件，也符合工业配件的色彩标识规范，插接部分赋予深灰色耐温绝缘材质，整体渲染效果清晰展现各部件的结构边界与装配关系。设计过程中充分考虑热流道模具的实际工作场景，连接器整体结构紧凑无多余突出结构，可避免模具开合模过程中与周边结构发生干涉，所有棱角位置均做了工艺倒角处理，既符合注塑加工的成型工艺要求，也能避免安装使用过程中出现锐边划伤的问题，各部件的壁厚设计均匀，可满足注塑生产时的成型流动性要求，减少生产过程中的缩痕、变形等缺陷，模型的整体结构可直接用于热流道系统的配件选型参考与模具设计的装配校验。
