反渗透水处理管路集成阀组结构

　　这套反渗透管路集成结构面向中小型纯水制备、工艺给水预处理以及循环水旁滤场景，核心作用是把进水调节、手动切断、压力监测、支路切换和局部过滤功能集中在有限立面空间内，减少现场散件配管带来的焊缝累积、支架杂乱和操作干涉。整体采用立式主管加侧向支管的布置方式，主通道承担连续流输送，下部支路则用于取样、排污、回流或旁路切换，便于在膜元件冲洗、滤芯更换和系统保压时独立操作。

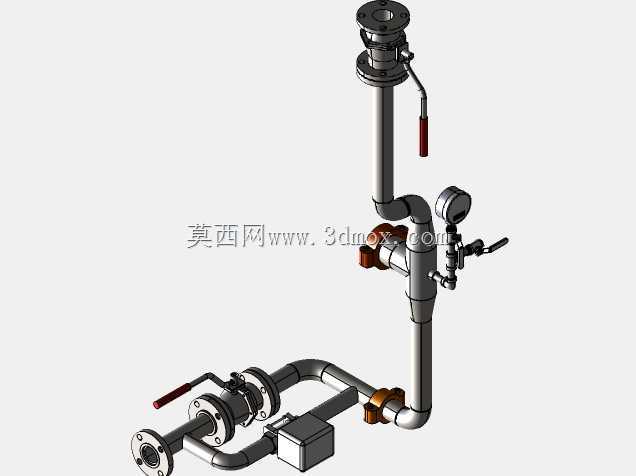

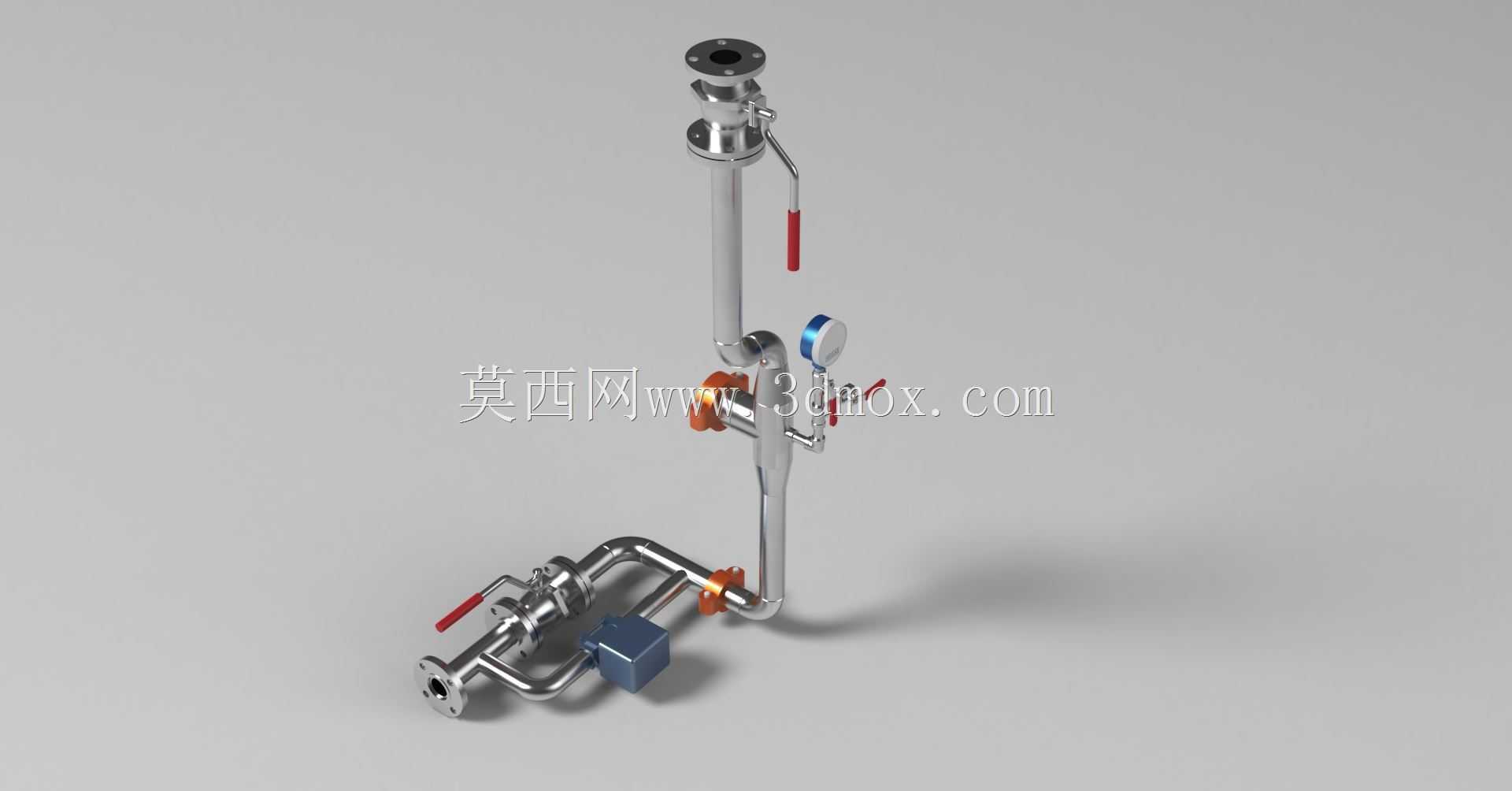

　　从结构上看，主管路采用薄壁不锈钢管件与法兰接口组合，竖直段顶部预留对接端面，可直接与上游泵出口、保安过滤器出口或膜壳进水端相连；下部水平管段设置多个弯头和三通，使管路在贴近设备框架的位置完成转向，避免外轮廓过度突出。手动阀门的手柄朝向经过排布，操作侧集中在人员容易触及的前侧和侧前方，红色手柄在密集管线中具有明确识别性，可降低误操作概率。压力表接口位于关键节流或汇合位置，用于观察进出水压差，判断滤芯堵塞、膜污染或阀门开度是否异常。

　　设计思路上，模型没有把阀件简单堆叠，而是依据流体走向和维护顺序确定管长与标高。竖直主管承担空间支撑和主流通功能，侧向短管尽量缩短，以减少滞流区和残留液；低位支路有利于排空，冬季停机或检修时可将积液放净。底部小型功能部件可作为过滤器、流量监测或取样模块的安装位，其接口尺寸与相邻管件保持一致，方便后期替换不同通径的元件。

　　外形边界方面，该结构高度明显大于宽度，适合安装在撬装框架、设备侧板旁或膜架端部。水平方向最突出点集中在阀门手柄和仪表处，布置时需要在手柄全行程范围内预留操作空间，不能紧贴墙面或其他管线；顶部法兰与底部接口之间的中心距决定了对接管路的预制长度，现场安装前应核对支吊架承载点。由于多处采用焊接与卡接结合的形式，建模时需重点控制法兰密封面同轴度、阀门手柄旋转包络和仪表读数朝向，确保装配后既能满足流道顺畅，也能满足日常巡检、启闭和拆卸维护的工程要求。
