水处理储罐就地清洗装置结构设计

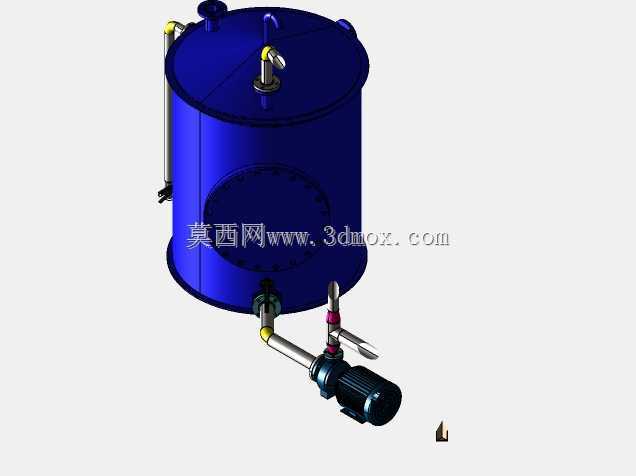

　　在水处理、食品饮料、制药及精细化工产线中，大型储液罐长期运行后内壁会附着沉积物、生物膜或工艺残留，人工进罐清洗不仅停机时间长，还存在受限空间作业风险。这套储罐CIP就地清洗结构正是围绕“不开罐、不拆卸、在线完成清洗”的工程需求建立，模型把罐体、喷淋管路、循环接口、支撑及外部连接关系完整表达出来，适合用于方案评审、管路干涉检查和设备布置校核。

　　从实际用途看，装置的核心任务是将清洗液按设定路径输送至罐内，通过顶部或侧壁喷淋构件形成覆盖内壁的射流与薄膜流，配合酸洗、碱洗、清水漂洗及消毒工序，去除罐壁、罐底和内件表面的污染物。与移动清洗方式相比，固定CIP管路能够减少人工接管次数，降低清洗液泄漏和交叉污染概率，也便于把清洗流程纳入车间自动化控制系统。

　　建模时优先保证工艺边界清晰。罐体部分按立式承压储槽思路处理，筒身与封头、支腿、人孔、进出液口、溢流口和排污口的相对位置被明确保留；清洗管路则沿罐外壁或顶部平台敷设，避免遮挡操作通道。喷淋器的布置是设计重点：顶部喷淋负责上封头和上部筒壁，侧向旋转喷淋或万向喷嘴补充中下部区域，罐底附近则通过回流和抽吸接口保证洗液能够快速排出，减少积液死角。

　　结构细节上，管路支架、法兰连接、阀门操作空间和检修距离都需要在三维环境中提前确认。模型中可见外部管线与罐体保持合理间距，法兰位置留出扳手操作余量，支撑腿下方对应基础安装区域。若现场存在多台储罐并联清洗的情况，还可以在此基础上扩展分配站、回流泵、换热器和清洗液储罐接口，使同一套CIP站按时序服务多个罐体。

　　安装边界方面，立式罐体需要核对顶部净空，保证喷淋组件能够从人孔或专用法兰装入；罐周应预留巡检和拆换阀门的通道，罐底排污口要低于排液管路坡度，避免清洗后残液滞留。与厂房结构、平台栏杆、电缆桥架和其他工艺管道碰撞时，三维模型能够直接暴露问题，减少施工阶段返工。对于结构工程师而言，这类模型的价值不在外观渲染，而在于把清洗覆盖范围、管路走向、支撑荷载和维护空间同时落到可检查的几何关系中，从而为后续详细设计、设备选型和现场安装提供可靠依据。
