大口径管道波纹补偿器结构设计

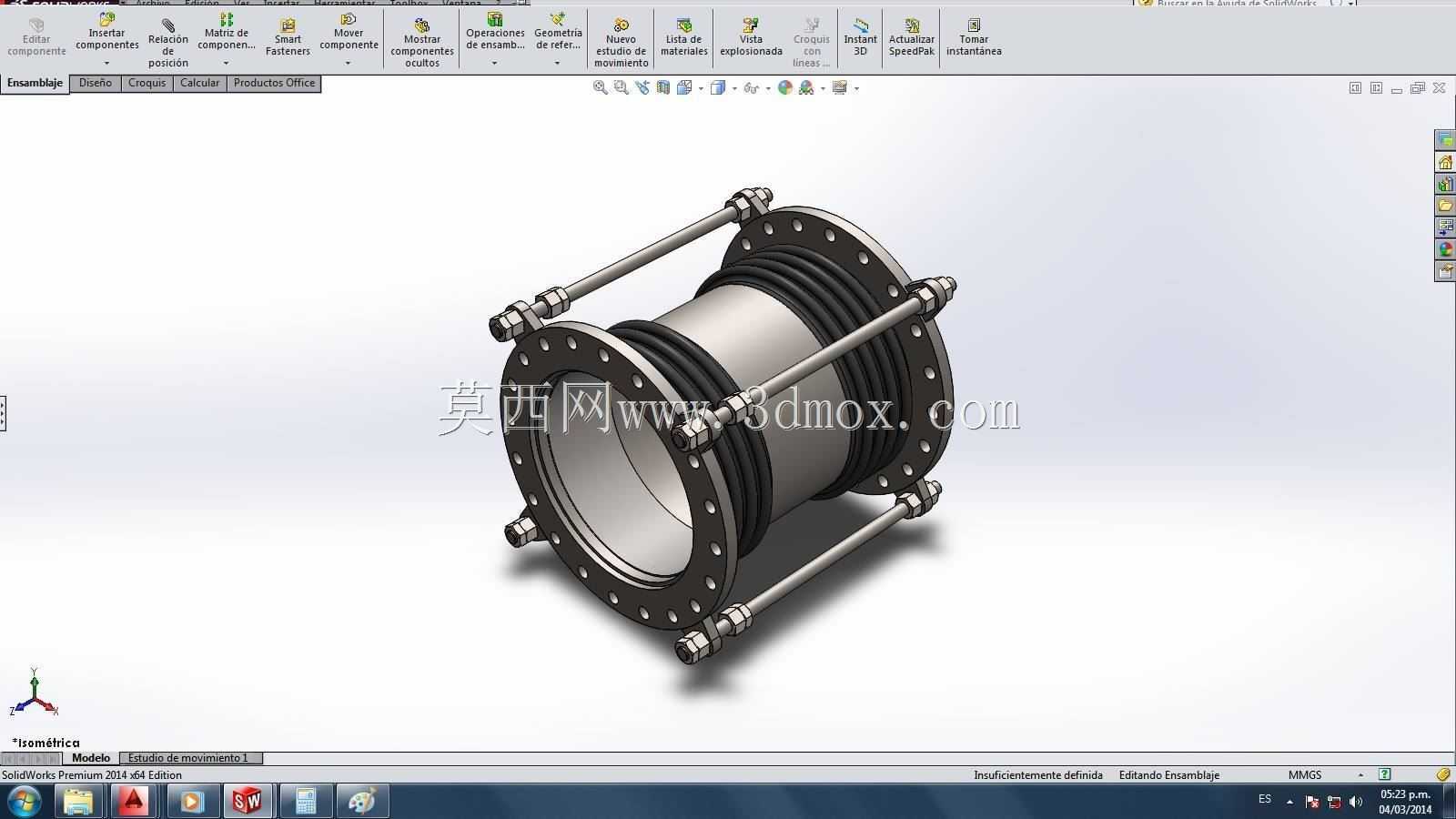

　　该模型呈现的是大口径管道系统中的金属波纹补偿器实物结构，常见于热力管网、化工流体输送、冶金烟道以及大型泵站出口段。其核心作用是吸收管道因温度变化产生的轴向热位移，同时在一定范围内补偿安装偏差、基础沉降以及设备运行振动向管线的传递，避免管壁或连接法兰因附加应力过大而出现撕裂、泄漏。

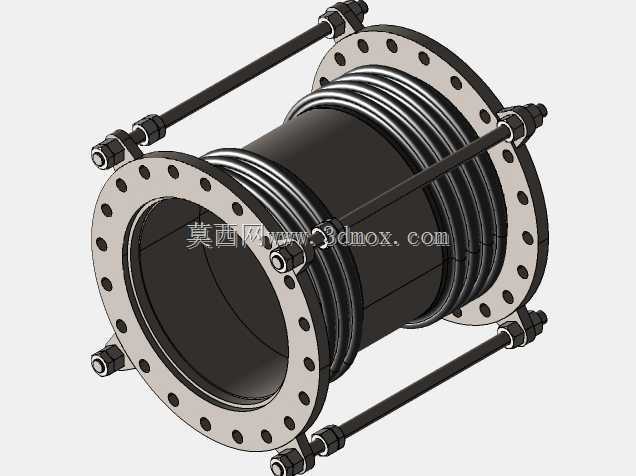

　　从结构上看，主体采用多层或单层薄壁金属波纹管作为柔性变形段，外部可见明显的环状波峰与波谷。这种几何形状使构件在轴线方向具备较低刚度，受压时波距缩短，受拉时波距增大，而径向承压能力仍能满足管线运行要求。波纹管两端与厚壁接管焊接，接管外侧连接高颈法兰，法兰端面沿圆周均匀布置多颗高强度螺栓，用于与相邻设备或管段实现刚性对中连接。

　　模型中还保留了横向拉杆结构。拉杆穿过两端法兰附近的支座，并用螺母锁定，其作用并非完全限制位移，而是在运输、吊装和安装阶段保护波纹管，防止过度拉伸或侧向失稳；在某些带压力平衡要求的管系中，也可通过调整螺母位置限定补偿量范围。设计这类构件时，需要先根据管线工作压力确定波纹管壁厚、波高、波距及层数，再依据介质温度和腐蚀裕量选择材料，最后校核疲劳寿命、柱稳定性以及法兰螺栓载荷。

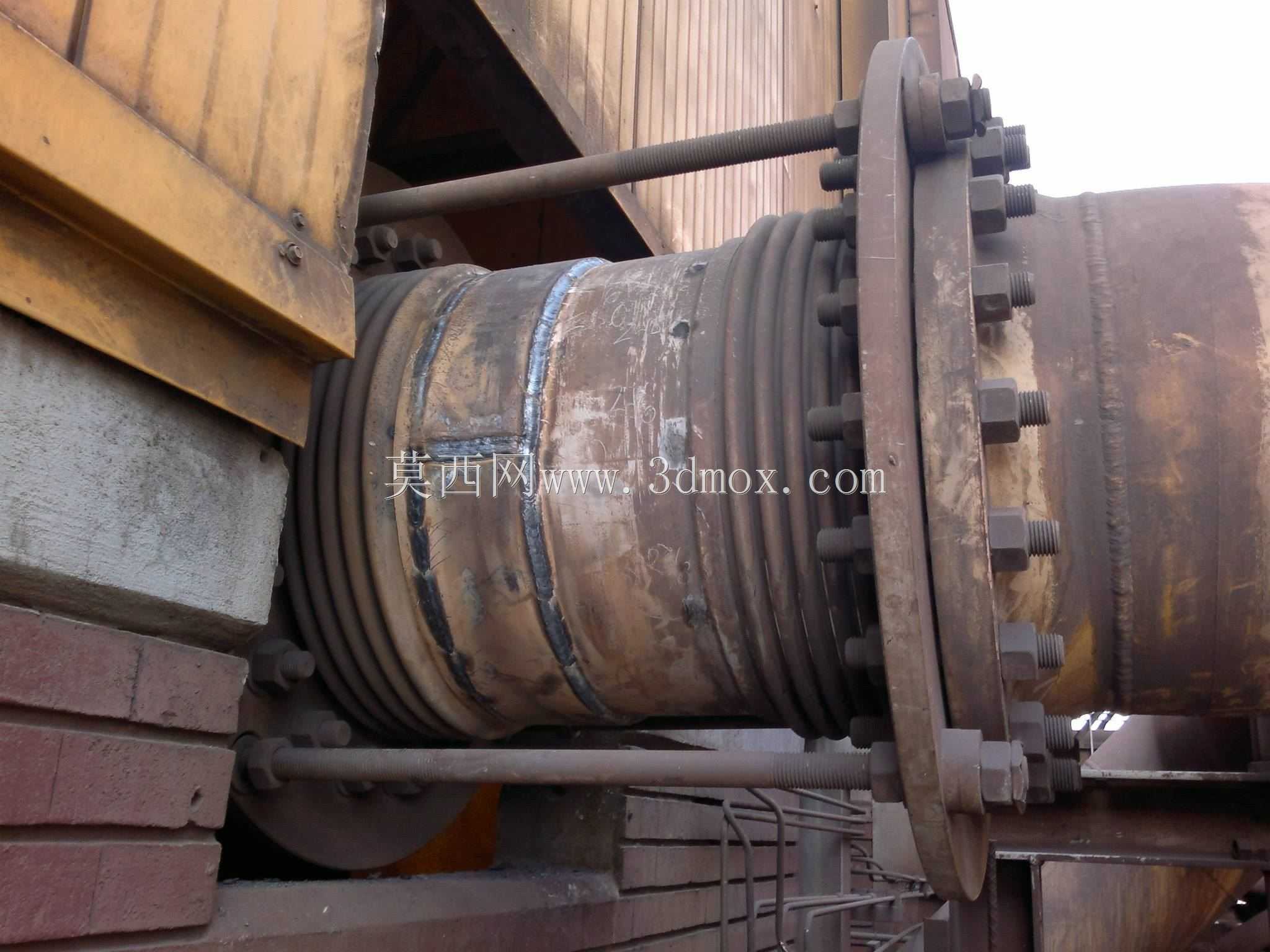

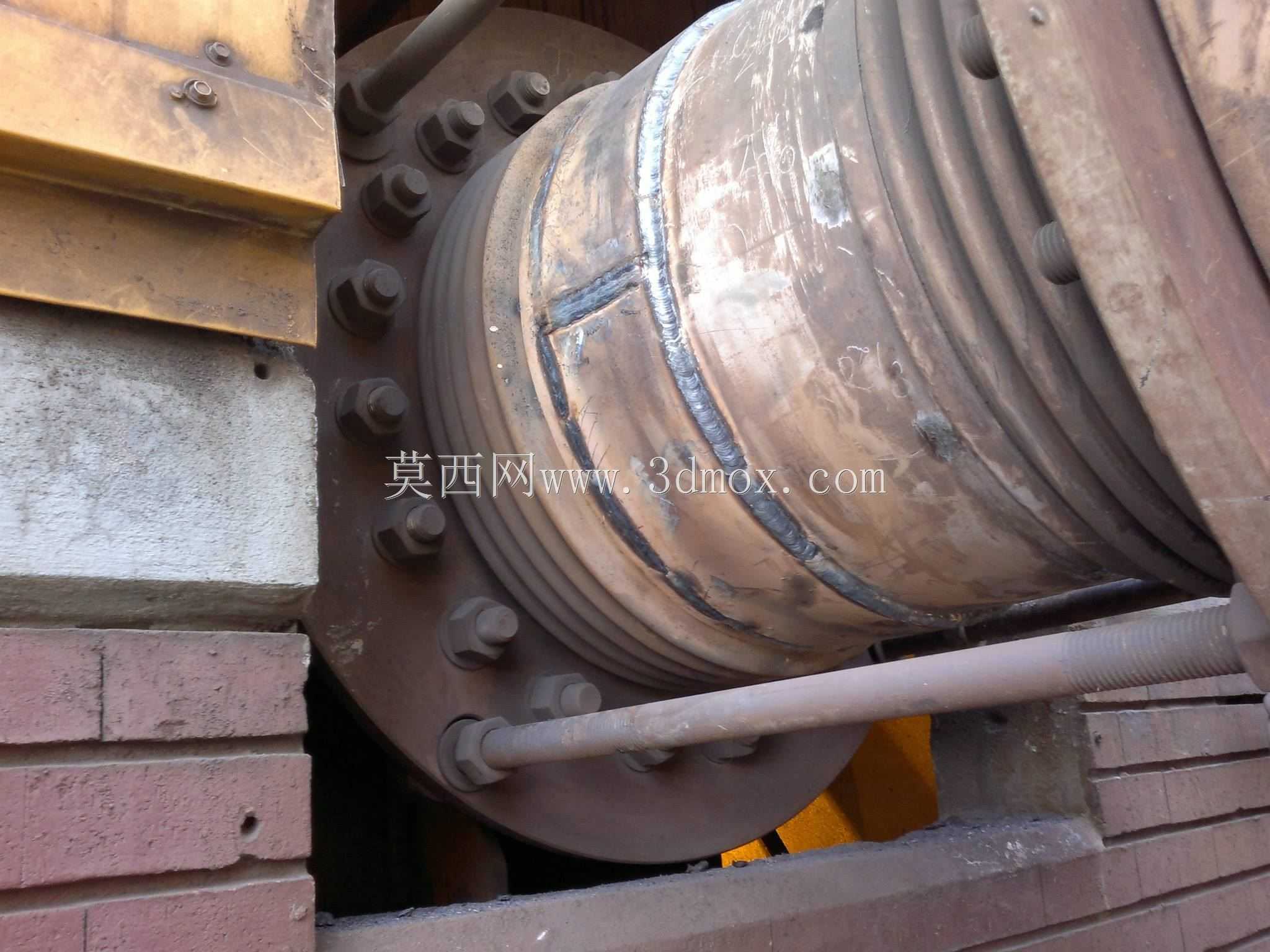

　　安装边界方面，该补偿器通常布置在两个固定支架之间，靠近阀门、泵或换热器等刚性设备接口处。两端法兰必须保证平行度和同轴度，严禁用强行拉紧螺栓的方式弥补管道错位。若设置导向支架，近点导向距离宜取4倍管径左右，远点导向距离按14倍管径并结合热伸长量计算，以防止波纹管在受压时发生侧向偏移。

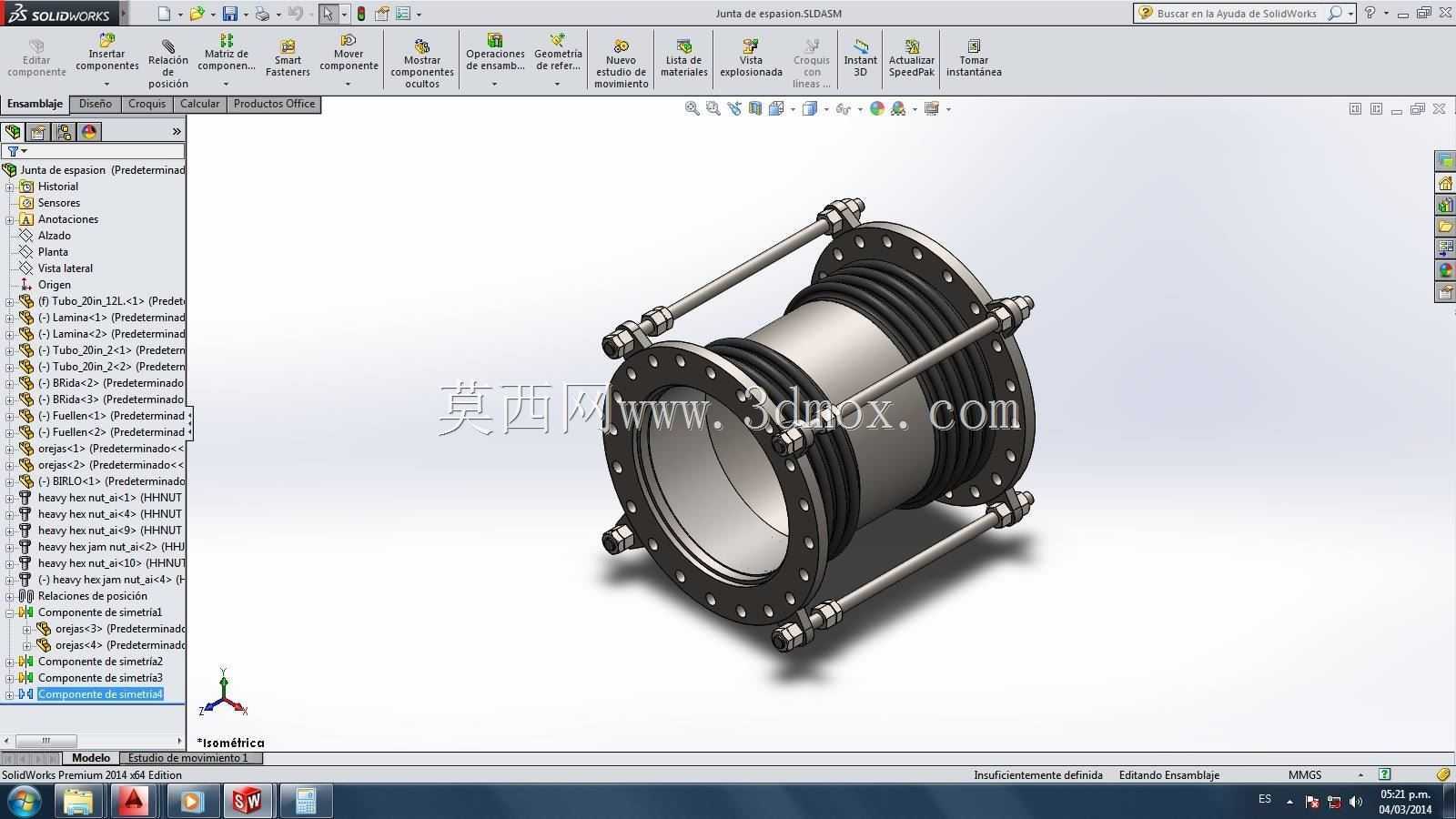

　　三维建模时应重点表达波纹管波形、焊缝位置、法兰孔分布圆、拉杆螺母行程以及接管外径与壁厚。这些细节直接服务于工程出图、支架布置和干涉检查。对于选型人员而言，模型不仅是外观参考，更可用于核对轴向长度、法兰连接尺寸、螺栓数量以及检修时所需的拆装空间，从而在管线布置阶段提前判断补偿器是否能够顺利吊装就位，并预留出必要的预拉伸或预压缩操作余量。
