工业流体输送管路系统布局结构

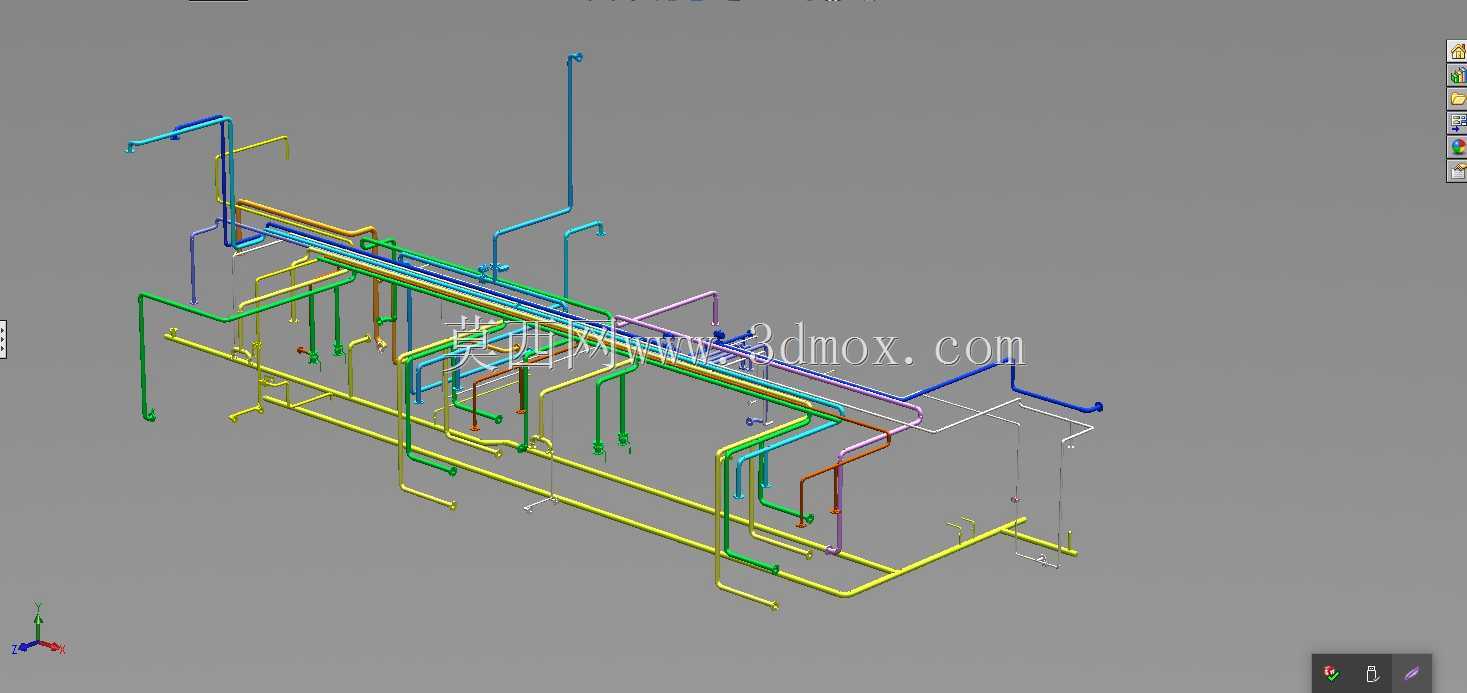

　　这套管路结构的建模核心，是还原工业现场流体介质从动力端到各工艺点位的完整输送路径，建模过程中没有刻意做外观美化，所有弯折角度、管段间距、接口朝向都贴合现场施工与设备对接的实际逻辑。从应用场景来看，这类管路布局常见于化工配料车间、水处理产线、中小型液压站以及食品加工的流体输送工段，不同场景下介质属性存在差异，建模时预留了管壁厚度调整、管件替换的参数空间，可适配清水、低粘度油品、腐蚀性弱酸碱等不同介质的输送需求。

　　设计思路上优先梳理介质流向逻辑，先确定主管路的走向基准，再根据各分支点位的位置排布支管，避免管路交叉造成的安装干涉与后期维护障碍。管段的转弯处统一采用标准弯头衔接，没有出现小角度强行弯折的结构，既符合流体力学要求，减少介质输送过程中的局部阻力，也匹配现场弯管加工的工艺可行性。管路的固定点位按照直管段间隔、弯头两侧、阀门接口附近的原则设置，建模时同步带出了管架的安装位置，确保实际布设时管路承重均匀，不会因介质流动产生的振动出现松动位移。

　　外形尺寸与安装边界方面，整体布局的长宽高范围适配常规中小型车间的设备夹层与管廊空间，主管路的中心高度预留了足够的下方操作空间，方便人员通行与下方设备的检修维护。各分支接口的法兰端面都保留了标准对接余量，接口的同轴度在建模时做了约束，现场对接时无需额外修配管段即可完成与泵体、罐体、阀组的连接。管路与周边电气桥架、设备外壳的安全间距也在布局中做了考量，避免高温管路贴近线缆、腐蚀性管路靠近操作工位的问题。

　　功能特性上，整套管路系统兼顾了输送效率与维护便利性，关键节点预留了阀门、仪表的安装位，可实时监测管路内的压力与流量，出现故障时可通过分段阀门切断局部管路，无需排空整个系统的介质。管路的排布走向整齐规整，既减少了不必要的管段浪费，也让后期的管路巡检、漏点排查工作更易开展。对于结构设计从业者而言，这套模型可直接作为管路布局设计的参考范本，理清管路布设时的干涉检查、点位匹配、工艺适配等核心要点，也可用于设备选型阶段的空间占位校核，提前预判管路与主体设备的安装冲突。
