工业水处理前阳离子交换阀组

　　这套阀组主要面向锅炉补给水、纯水制备以及化工循环水软化场景，核心作用是在原水进入后续深度处理或膜系统前，通过罐内阳离子树脂吸附钙、镁等结垢性离子，降低进水硬度并稳定水质。现场布置时，罐体通常靠近预处理工段，周边需预留树脂装卸、人孔开启和阀门操作空间；底部支脚落在混凝土地坪或设备基础上，进、出水管与外部母管采用法兰对接，排污和反洗管路则接入排水沟或回收池。

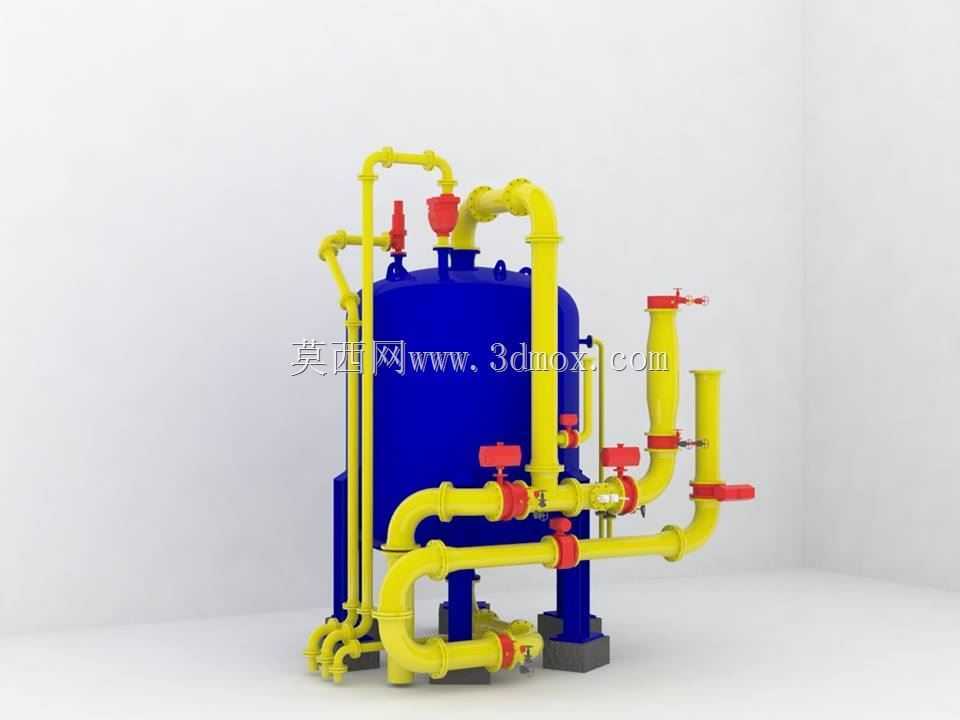

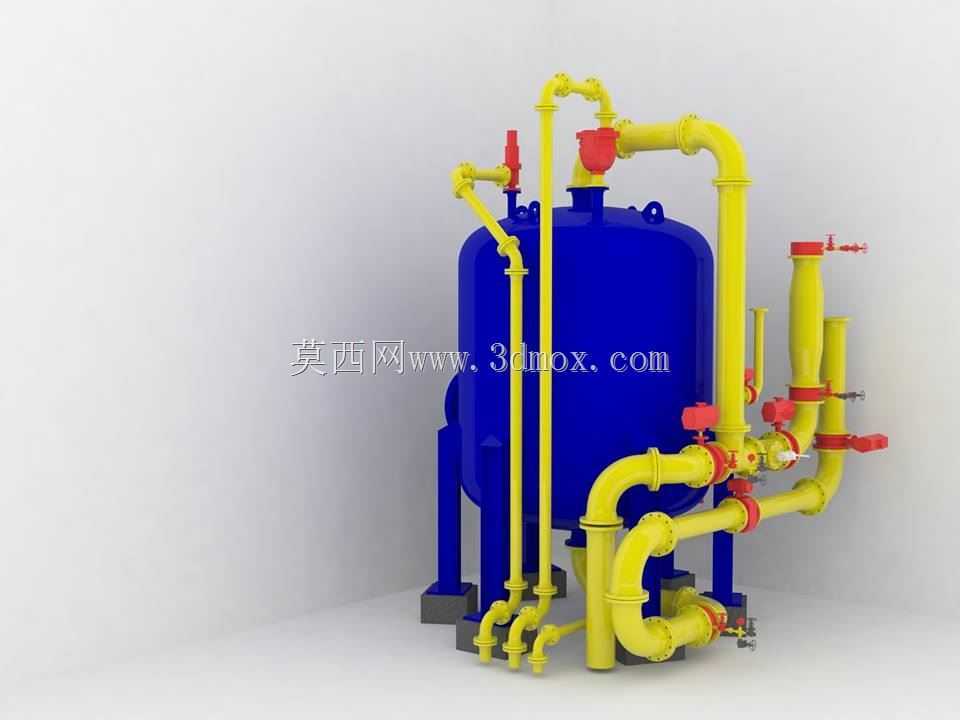

　　从结构上看，蓝色承压罐体承担树脂装填与水流分配功能，黄色外部管网把进水、出水、反洗、正洗、再生和排污等流程串接起来。管路上的红色手轮或执行机构对应不同切断与调节点位，使运行、反洗、沉降、再生、置换、正洗等工序能够按顺序切换。高位管段设置排气与取样接口，低位管段考虑排污和排空，弯头、三通和立管的排布尽量减少急弯与死区，以降低压损并避免树脂堆积。

　　建模时先确定罐体直径、直筒高度、封头形式和支脚位置，再按介质流向布置主管标高。阀门操作高度需要兼顾人员可达性，高位阀门若超出常规操作范围，应在现场配套平台或加长操作杆；多根并行管道之间要留出保温、防腐和检修间隙。法兰位置不能紧贴墙面或其他设备，螺母拆装空间需提前校核。对于带衬胶或防腐层的罐体，外部接管载荷不能直接作用于罐壁薄弱处，必要时通过管架承担管道重量。

　　该类设备的设计重点不只是外形还原，更在于把工艺切换逻辑落实到管路连接中。进水需经布水装置均匀通过树脂层，避免偏流造成提前穿透；反洗时要有足够膨胀空间，使树脂层松动并排出碎脂；再生液入口需控制流速和浓度，保证交换容量恢复。阀组开闭状态与管道口径共同决定反洗强度和运行压降，因此三维布置中需要同步核对流向、坡度、支撑点和操作面。

　　在安装边界方面，罐体顶部安全附件、排气阀和仪表接口决定上方净空，侧面阀门手轮决定侧向维护距离，底部排污口则影响基础抬高量。若项目采用多台并联系统，单台阀组的外形尺寸还需与管廊、通道和就地控制柜协调。模型把罐体、管道、阀门、支腿和接口集中表达，可直接用于方案评审、干涉检查、基础提资和预制加工沟通，帮助结构与工艺人员在施工前确认操作空间、检修路径和管道走向。
