库波莱特对焊式连接管件结构设计

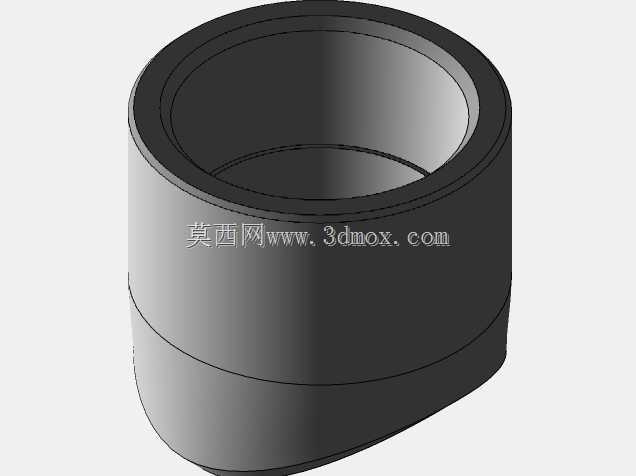

　　这类对焊式库波莱特接头主要应用在中高压工业流体输送管路系统中，常见于石油化工、食品制药、液压动力站的管线布设场景，承担两段同径或异径金属管路的对接连通作用，相比螺纹连接、卡套连接的结构，对焊成型的接头能实现与管路本体完全等强度的密封连接，不存在螺纹间隙泄漏、卡套疲劳松脱的隐患，适合长期在振动、温度交变的工况下稳定工作。从结构设计来看，该接头主体采用等径圆柱筒体作为基础承载结构，筒体下端为平直的焊接坡口端，加工时预留了标准的对焊钝边与坡口角度，现场安装时可直接与配对管路的管口对齐组焊，焊接完成后焊缝处的通径与接头内部、管路内部完全齐平，不会出现介质流道突变的问题，能大幅降低管路内部的介质流阻，减少输送过程中的压力损失，

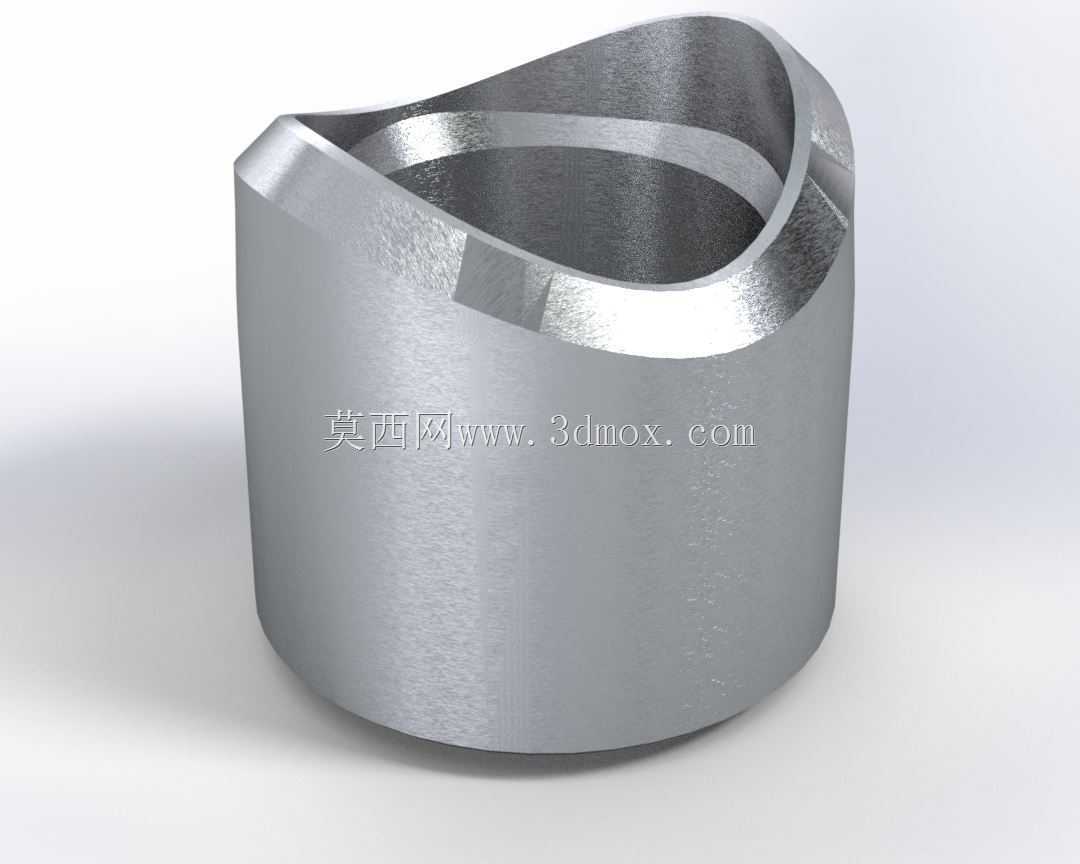

　　也避免了流道台阶处积存介质杂质、滋生菌群的问题，适配洁净流体输送的使用要求。接头上端的异形收口结构是整个设计的核心，不同于普通平口对焊接头，该端采用了双曲面过渡的卷边成型结构，在与上部管路或阀件对接时，该曲面结构能自适应一定范围内的管口角度偏差，抵消管路安装时的同轴度误差，同时卷边结构大幅提升了接头端部的结构刚度，在承受管路轴向拉压载荷、径向弯矩时，端部不会出现应力集中导致的开裂问题。建模过程中需要重点控制几个关键尺寸边界：首先是筒体的内外径公差，需要与配对管路的外径、壁厚公差保持一致，保证组焊时管口错边量控制在管壁厚度的10%以内，避免焊接缺陷；其次是上端异形卷边的轮廓度，需要保证曲面过渡处的圆角半径不小于管壁厚度的1.5倍，

　　避免折弯处出现壁厚减薄超标的问题；最后是接头整体的轴向长度，需要预留足够的焊接操作空间，保证现场焊接时焊枪能顺利到达焊缝位置，同时不会因为接头过长导致管路布设时出现尺寸干涉。实际选型应用时，这类接头不需要额外配置密封垫片、锁紧卡套等辅件，安装完成后后期维护成本极低，整体结构没有活动部件，可靠性远高于可拆卸式连接结构，适合在长期不需要拆解的固定管段中使用，建模时还原的金属表面质感也能直接用于管路系统的装配干涉检查、施工方案可视化演示，帮助施工人员提前预判安装过程中可能出现的空间碰撞问题，减少现场施工的返工量。
