小型手持2×48英寸带式砂光机结构

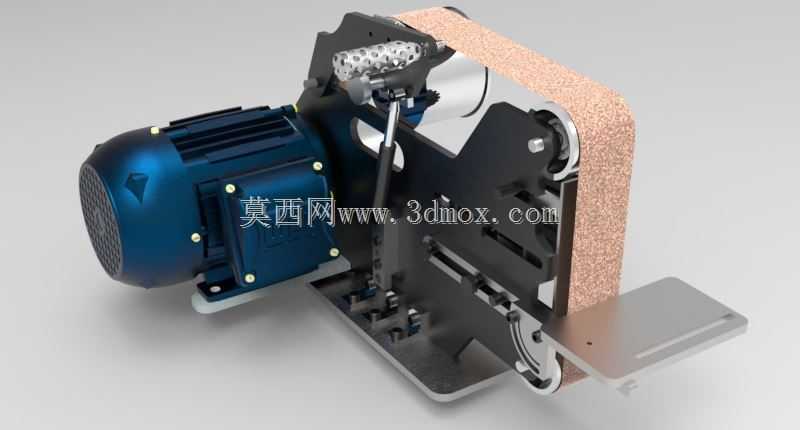

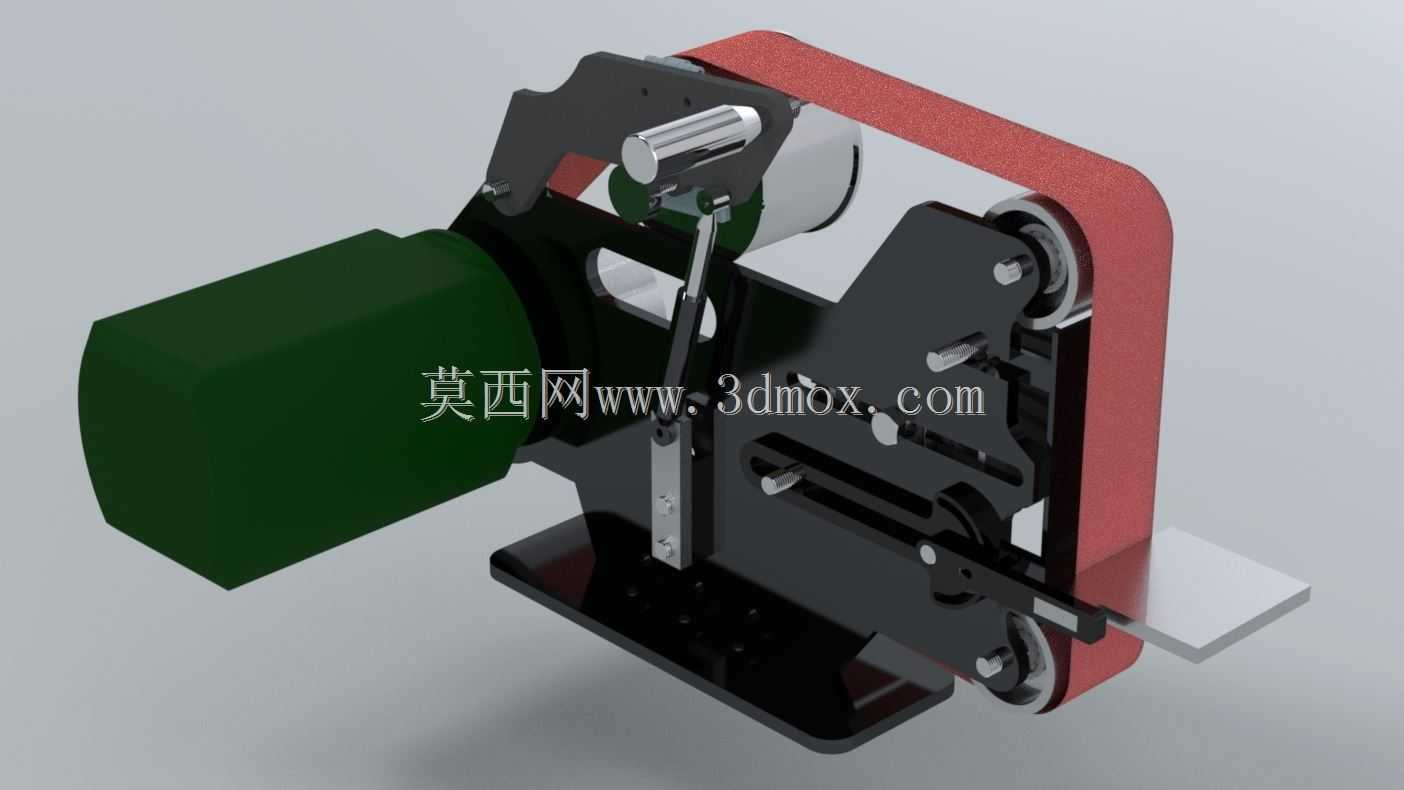

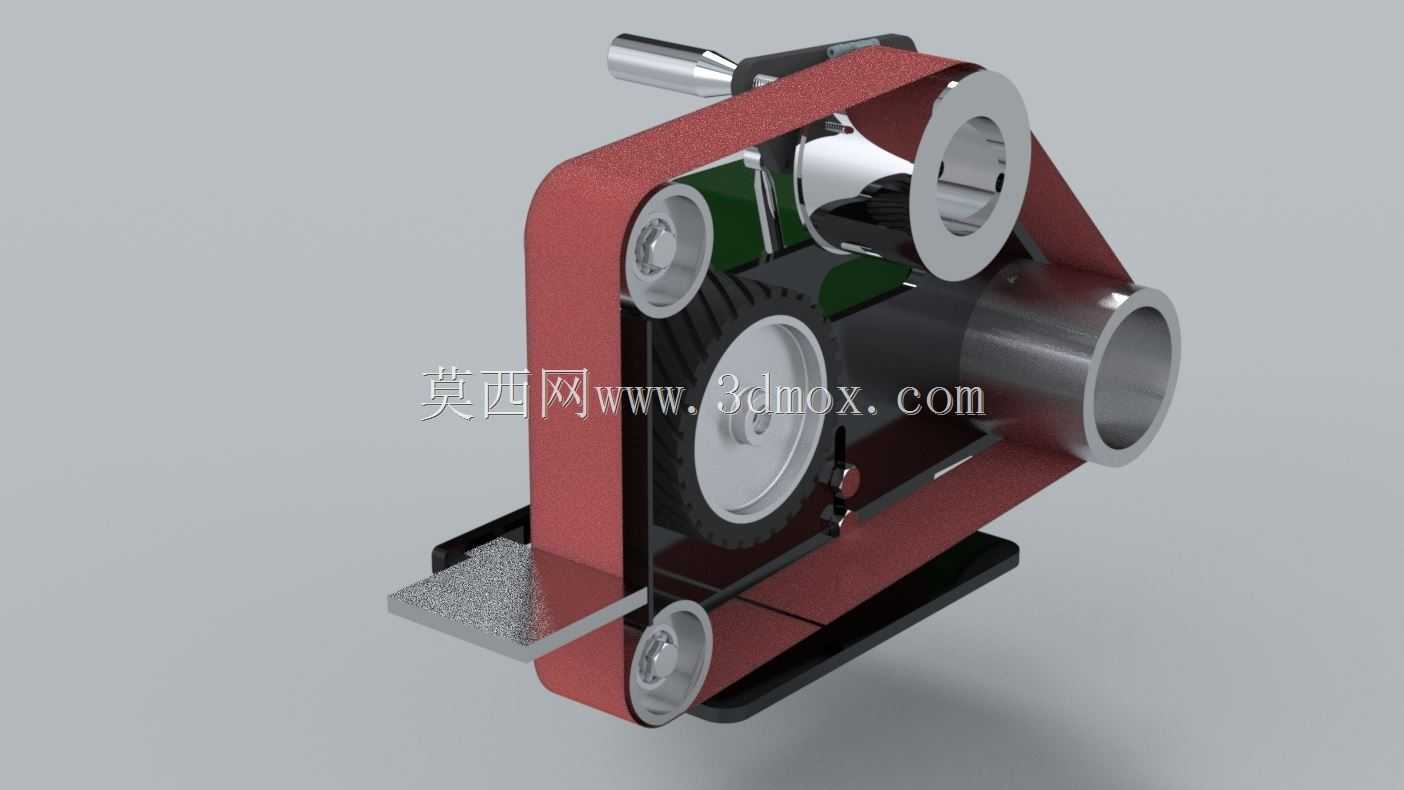

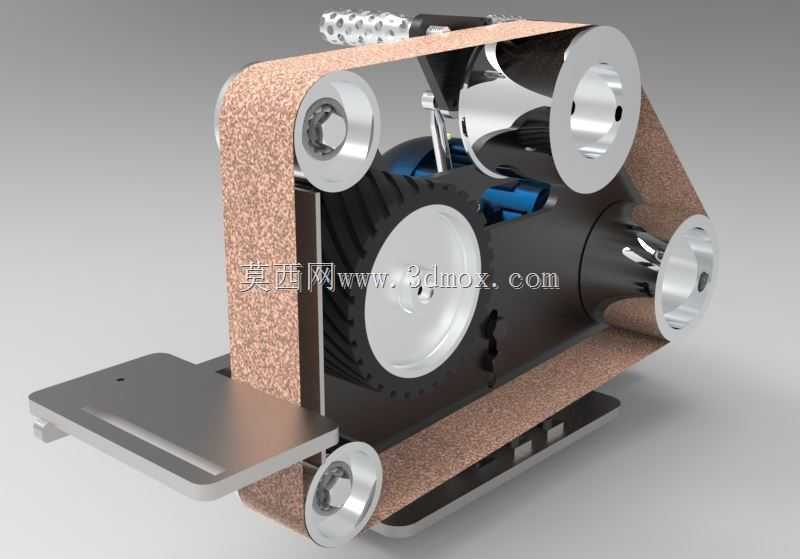

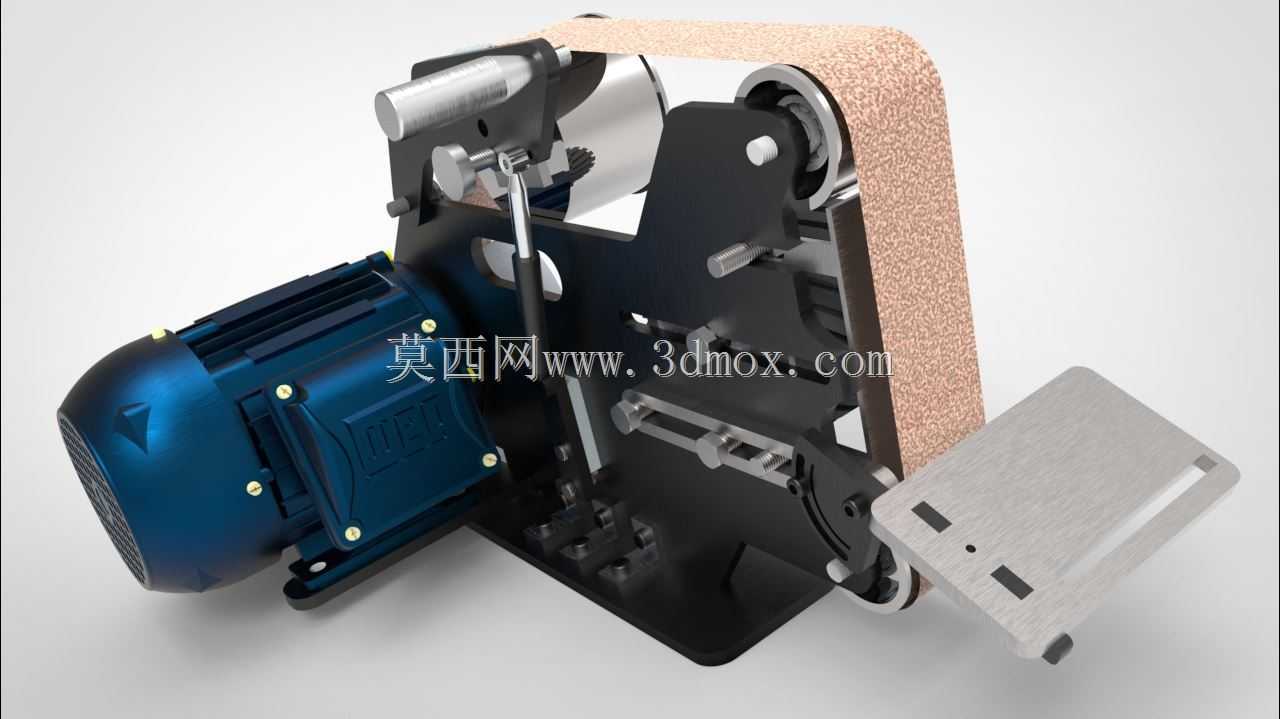

　　该结构围绕2英寸×48英寸环形砂带展开，属于小型手持或台架辅助式砂磨设备，常见于五金修配、模具维护、钣金去毛刺、木工修边及小批量零件倒角作业。与宽幅工业砂光机不同，这类窄砂带设备更适合空间受限位置，能够对焊缝余高、冲压切口、机加工飞边、异形曲面和狭小内腔进行连续磨削，也可在夹具辅助下完成平面修整、刃口倒钝和表面拉丝。整机布局以砂带闭环路径为核心，主动轮提供驱动力，从动轮承担张紧与调偏功能，下部托板或接触臂为工件提供支撑边界。砂带绕过多个轮系形成三角形包络，既保证足够接触长度，又让操作者能够利用不同区段完成粗磨、精磨和仿形打磨。接触区附近设置刚性工作台面，便于手持送料时控制磨削深度；轮系中心距、轮径和砂带周长相互匹配，

　　避免运行中出现跳带、翻边或局部应力集中。传动部分采用齿轮与内部构件组合，将动力传递至主动轮。设计时需要重点控制轮系平行度、砂带线速度、张紧力和包角，轮面通常带微凸 crown 量，用于促使砂带自动回中。机架承担张紧反力与磨削载荷，壁厚、加强筋和连接位置需兼顾轻量化与刚性，否则在持续侧压下会产生振动，影响表面质量并加速轴承磨损。外壳轮廓兼顾握持与排屑空间，动力部件、齿轮腔和操作手柄集中布置，使整机重心靠近接触区，降低长时间操作疲劳。外形尺寸由48英寸砂带周长和2英寸砂带宽度决定，安装边界主要集中在底座、工作台和轮系支架。底座平面可作为台式固定基准，工作台前缘与砂带之间保留稳定间隙，轮罩外缘则限定安全距离。若接入产线或工装，

　　需要预留主动轮轴线、张紧调节行程和砂带更换空间；侧向轮廓不宜过度突出，以便伸入箱体、管件和焊接组件附近作业。维护层面，砂带更换、张紧释放、轮面清理和轴承润滑都应在不拆解主体的情况下完成。该模型对轮系包角、齿轮啮合、壳体分模、紧固件避让和工作台支撑关系表达较完整，可用于理解小型砂磨设备的动力传递、砂带导向和人机操作边界，也可为同类手持打磨工具、台式砂光机或去毛刺工位的结构改型提供参考。
