管道连接用球头式Nipolet接头

　　在压力管路、液压站、工艺配管及小型设备集成现场，支管引出与角度转接往往受限于狭小安装空间。常规弯头、三通或对焊支管台需要较大操作半径，焊接时还容易产生热变形；而这组球头式Nipolet接头正是针对这类边界条件提出的紧凑连接方案。

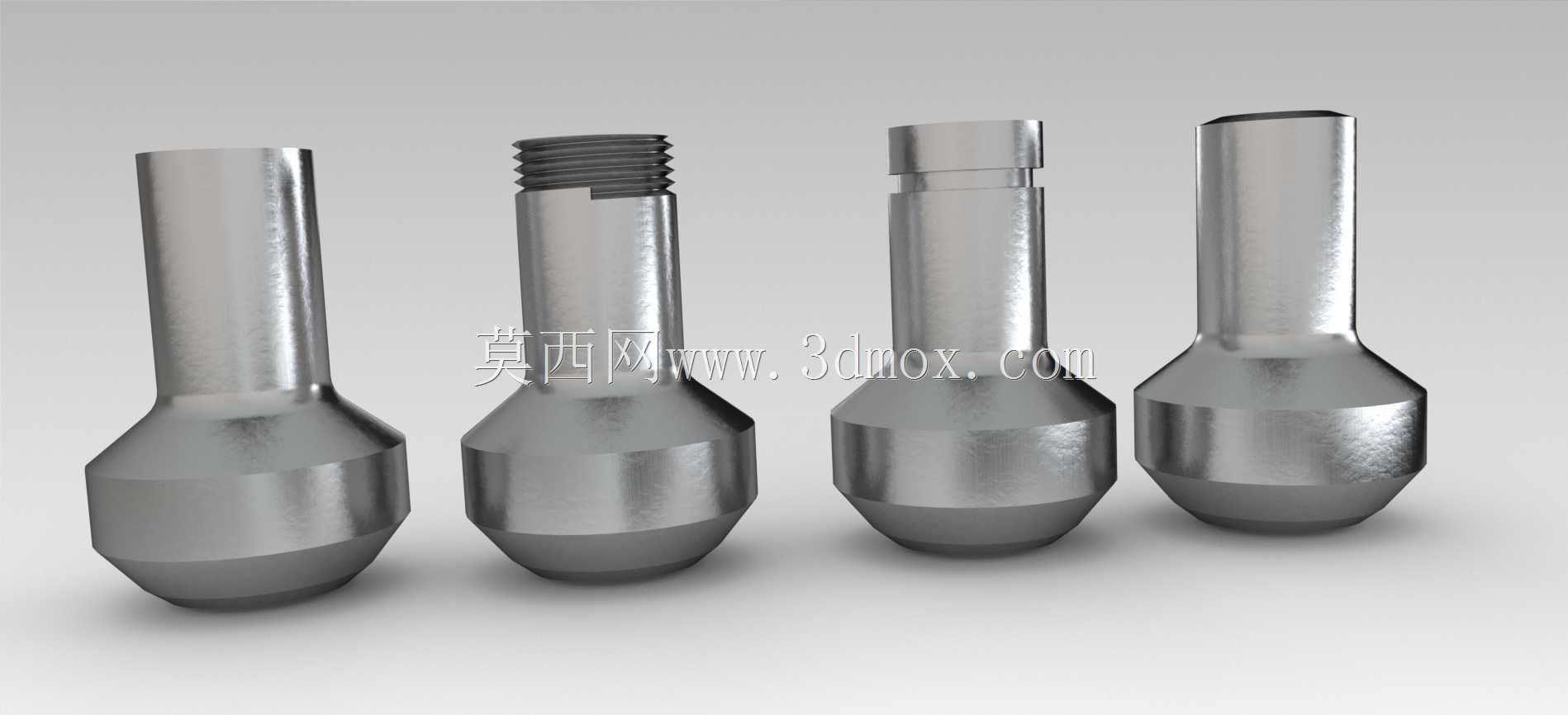

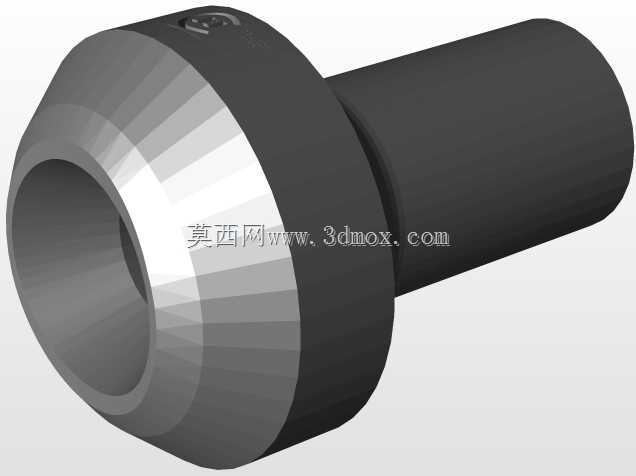

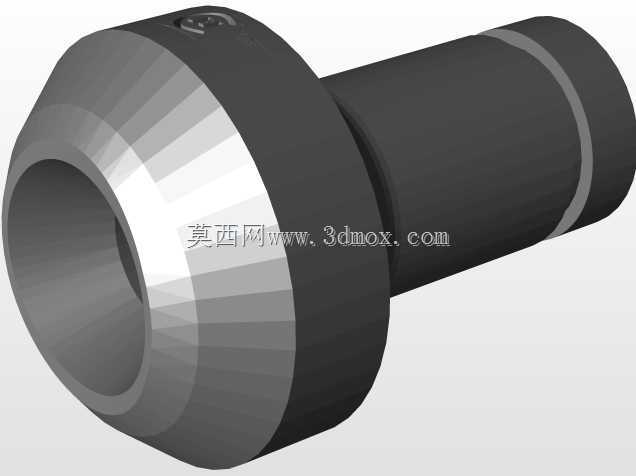

　　从结构上看，零件下端采用近似球面的过渡外形，上端则根据使用场景分化出光杆、外螺纹及卡套预紧等多种接口形式。球面段并非单纯为了造型，它允许接头在安装时获得一定角度偏转，补偿管路预制误差、设备振动位移以及支架沉降带来的不对中。对于需要频繁拆装或现场配焊的工位，这种自位能力能显著降低附加弯矩，避免支管根部因应力集中而开裂。

　　设计思路围绕“少焊缝、小轮廓、高互换”展开。球头与杆部之间以平滑锥面过渡，截面变化连续，流体经过时不易形成明显涡流；外表面无深槽和尖角，既便于探伤，也减少了涂装或钝化后的积液死角。上端螺纹版本适合直接拧入阀块或油路板，光杆版本可用于插入焊接，卡套式结构则服务于薄壁仪表管，在同一球头主体上派生多种端部，有利于备件统一。

　　实际选型时，应先确认主管开孔直径与球面落座范围。球头外径决定密封接触带位置，若开孔过大，接头会下沉过多，影响角度调整；开孔过小则无法完全贴合。杆部长度需计入管壁厚度、螺母压紧行程以及扳手空间，尤其在密集管排中，要预留手指或开口扳手操作余量。端面到球心的距离是关键尺寸，它直接影响支管轴线偏摆后的干涉边界。

　　安装过程通常先清理孔口毛刺，将接头球面落座于主管表面，确认所需偏转方向后再进行点焊或螺纹紧固。对于焊接结构，建议采用对称断续焊控制变形，焊后对密封面进行二次检查；螺纹连接则需控制扭矩，避免球头局部过载。该类接头常见于润滑系统、气动控制盘、水处理支管及实验装置配管，尤其适合管路走向需要微调、设备布局紧凑且维护可达性受限的场合。
